Определение токов, напряжений и мощностей, проверка баланса мощности, построение векторной диаграммы токов и напряжений.

Название работы:
Методы расчета электрических цепей однофазного переменного тока.
ТЗ:
Для электрической схемы, изображенной на рисунке 10 и данными,
приведёнными в таблице 2, требуется:
1) определить токи, напряжения и мощности;
2) результаты расчетов проверить методом баланса мощности;
3) построить векторную диаграмму токов и напряжений.
Входные данные:
Методы расчета (Порядок выполнения работы):1.Перевод синусоидальных величин в комплексную форму,2.Метод комплексных сопротивлений (импедансов),3.Преобразование схемы с использованием правил соединения сопротивлений,
4.Переход между алгебраической и показательной формами комплексных чисел,
5.Закон Ома в комплексной форме,
6.Метод баланса мощностей,
7.Векторный метод (фазорный анализ).

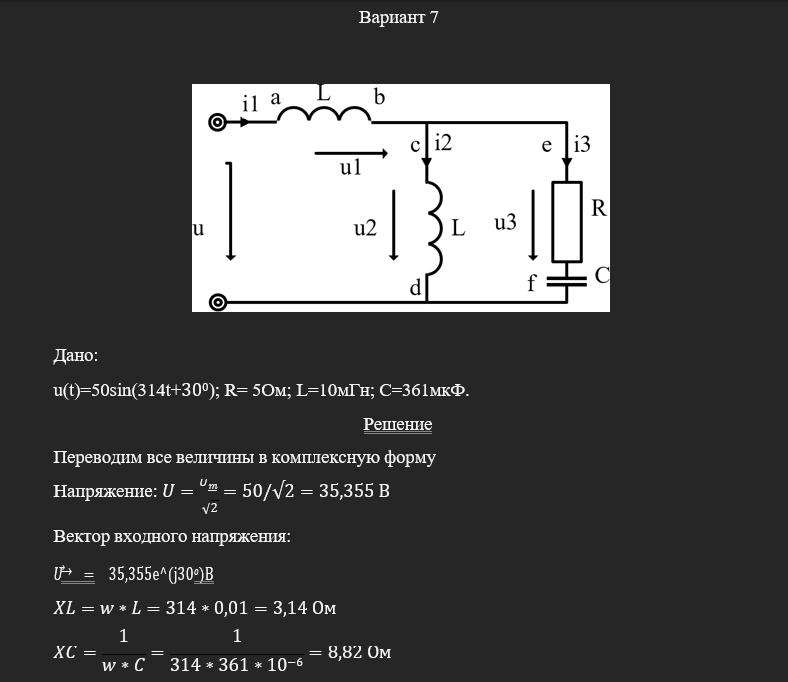

Предпросмотр:
