Для студентов МГТУ им. Н.Э.Баумана по предмету Электротехника (ЭлТех)Анализ установившихся и переходных режимов в линейных электрических цепях 2Анализ установившихся и переходных режимов в линейных электрических цепях 2
2021-04-212021-04-21СтудИзба
Курсовая работа: Анализ установившихся и переходных режимов в линейных электрических цепях 2 вариант 2
-51%
Описание
Техническое задание
1. Расчет источника гармонических колебаний (ИГК) 1.1. Представить исходную схему ИГК относительно первичной обмотки трансформатора эквивалентным источником напряжения. Определить его параметры (ЭДС и внутреннее сопротивление) и значение тока в первичной обмотке трансформатора. В качестве первичной обмотки трансформатора выбрать индуктивность в любой ветви, кроме ветви с идеальным источником тока. 1.2. Записать мгновенные значения тока и напряжения в первичной обмотке трансформатора и построить их волновые диаграммы. 1.3. Определить значения Mnq, Mnp, Lq, Lp ТР из условия, что индуктивность первичной обмотки Ln известна, U1 = 5 B, U2 = 10 B. Коэффициент магнитной связи обмоток k следует выбрать самостоятельно в диапазоне: 0,5 < k < 0,95 (n, p, q, - номера индуктивностей Т1). Записать мгновенные значения u1(t) и u2(t). 2. Расчет установившихся значений напряжений и токов в четырехполюснике при синусоидальном входном воздействии 2.1. Рассчитать токи и напряжения в схеме четырехполюсника методом входного сопротивления (или входной проводимости). 2.2. Записать мгновенные значения u1 = u3 = uвх , iвх и uвых , определить сдвиг по фазе между выходным и входным напряжениями, а также отношение их действующих значений. 2.3. Определить передаточные функции: W(s) = Uвых(s)/Uвх(s), W(jw) = Uвых/Uвх . 2.4. Определить и построить амплитудно-частотную и фазочастотную характеристики. АЧХ и ФЧХ построить в диапазоне частот от 0 до 5000 1/с. Используя частотные характеристики, определить uвых при заданном uвх. Сравнить этот результат с результатом, полученным в п. 2.3. 2.5. Построить годограф – линию семейства точек комплексной передаточной функции в диапазоне частот от 0 до ∞ на комплексной плоскости.
1. Расчет источника гармонических колебаний (ИГК) 1.1. Представить исходную схему ИГК относительно первичной обмотки трансформатора эквивалентным источником напряжения. Определить его параметры (ЭДС и внутреннее сопротивление) и значение тока в первичной обмотке трансформатора. В качестве первичной обмотки трансформатора выбрать индуктивность в любой ветви, кроме ветви с идеальным источником тока. 1.2. Записать мгновенные значения тока и напряжения в первичной обмотке трансформатора и построить их волновые диаграммы. 1.3. Определить значения Mnq, Mnp, Lq, Lp ТР из условия, что индуктивность первичной обмотки Ln известна, U1 = 5 B, U2 = 10 B. Коэффициент магнитной связи обмоток k следует выбрать самостоятельно в диапазоне: 0,5 < k < 0,95 (n, p, q, - номера индуктивностей Т1). Записать мгновенные значения u1(t) и u2(t). 2. Расчет установившихся значений напряжений и токов в четырехполюснике при синусоидальном входном воздействии 2.1. Рассчитать токи и напряжения в схеме четырехполюсника методом входного сопротивления (или входной проводимости). 2.2. Записать мгновенные значения u1 = u3 = uвх , iвх и uвых , определить сдвиг по фазе между выходным и входным напряжениями, а также отношение их действующих значений. 2.3. Определить передаточные функции: W(s) = Uвых(s)/Uвх(s), W(jw) = Uвых/Uвх . 2.4. Определить и построить амплитудно-частотную и фазочастотную характеристики. АЧХ и ФЧХ построить в диапазоне частот от 0 до 5000 1/с. Используя частотные характеристики, определить uвых при заданном uвх. Сравнить этот результат с результатом, полученным в п. 2.3. 2.5. Построить годограф – линию семейства точек комплексной передаточной функции в диапазоне частот от 0 до ∞ на комплексной плоскости.

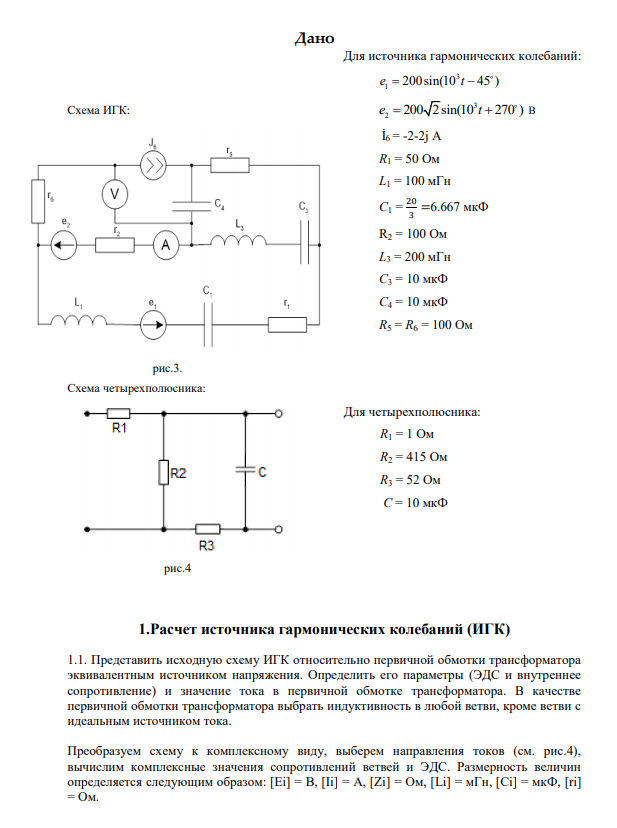

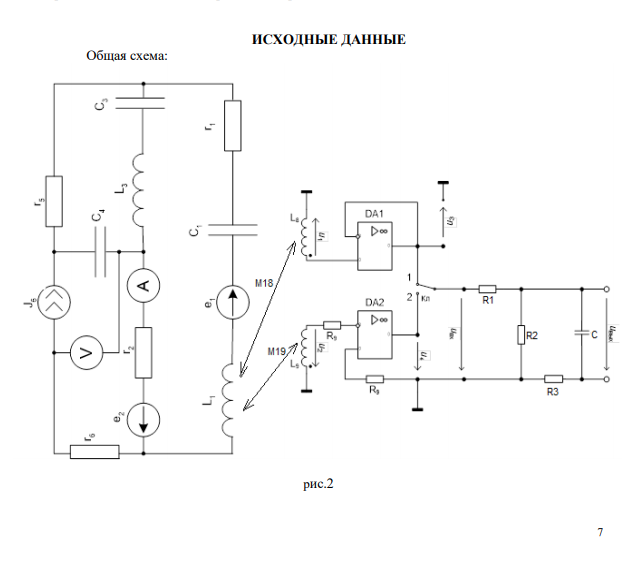

Файлы условия, демо
Характеристики курсовой работы
Предмет
Учебное заведение
Вариант
Просмотров
433
Покупок
1
Размер
1,74 Mb
