ДЗ 2: Растяжение — сжатие, Кручение вариант 7
Описание
Зачтено на максимальный балл
Задача 2.1

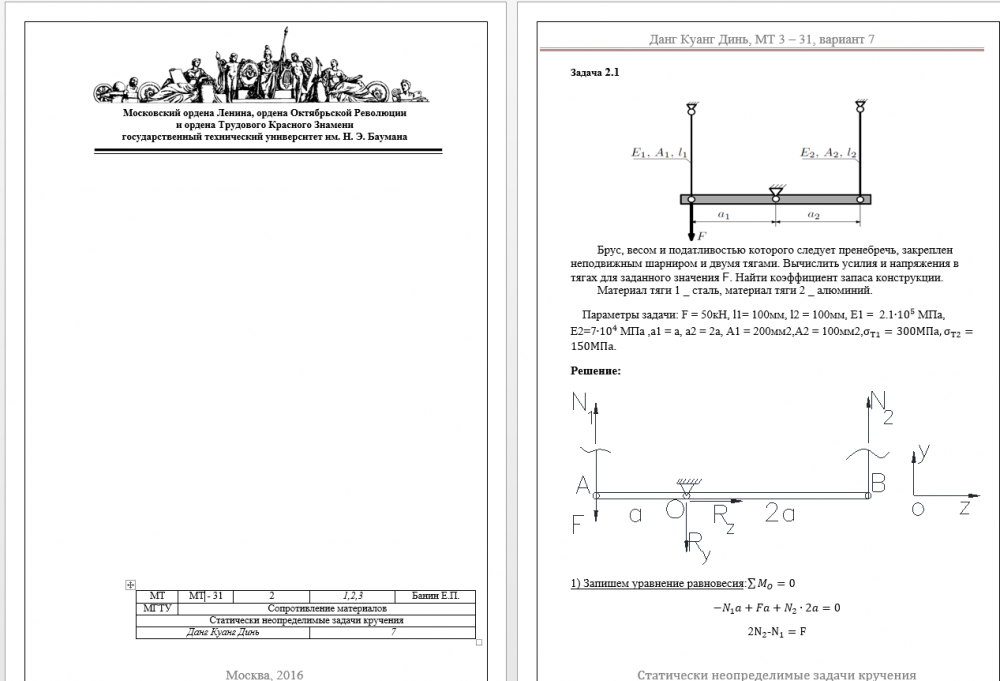

Брус, весом и податливостью которого следует пренебречь, закреплен неподвижным шарниром и двумя тягами. Вычислить усилия и напряжения в тягах для заданного значения F. Найти коэффициент запаса конструкции.
Материал тяги 1 _ сталь, материал тяги 2 _ алюминий.
Параметры задачи: F = 50кН, l1= 100мм, l2 = 100мм, E1 = 2.1∙ МПа, E2=7∙ МПа ,a1 = a, a2 = 2a, A1 = 200мм2,A2 = 100мм2, .Задача 2.2
Для заданной системы из идеально упруго-пластичного материала:
1. Определить силу начала текучести Fт;
2. Построить эпюры нормальных сил и напряжений в каждом из сечений при найденном значении силы;
3. Определить перемещение сечения C.
Параметры задачи: A = 1000мм2, l = 500мм, Eст = 2 · 105МПа, = 200МПа, Eм = Eст, =
Задача 2.3Участки вала соединяются абсолютно жёсткими фланцами, толщиной которых следует пренебречь. Для заданного вала:
1. Раскрыть статическую неопределимость и построить эпюры моментов, напряжений и углов поворотов сечений;
2. Подсчитать работу внешних моментов и потенциальную энергию деформации;
3. Подобрать размеры поперечных сечений и вычислить максимальный угол поворота.
Параметры задачи: M = 400Н · м, l = 100мм, = 200МПа, G = 8 · 104МПа,
[nт] = 2, l1 = l, l2 = 3l, = l, = 4l.
