Курсовая работа: Разработка системы электроснабжения микрорайона в г. Муром
Описание
Определить расчетную нагрузку на вводах в жилые дома и общественные здания согласно заданному генеральному плану и варианту.
2. Определить суммарную расчетную нагрузку всего условного жилого микрорайона.
3. Определить и обосновать количество, мощность и местоположение ТП.
4. Выбрать структуру, напряжение и предложить схему электроснабжения микрорайона с техническим обоснованием.
Характеристики жилых домов и общественных зданий приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Характеристика жилых зданий микрорайона
Таблица 2 - Характеристика общественно-административных зданий и
коммунально-бытовых предприятий микрорайона
Генеральный план микрорайона представлен на рисунке 1.
![]()
Оглавление
СОДЕРЖАНИЕ 2
СПИСОК СОКРАЩЕНИЙ 3
ВВЕДЕНИЕ 4
ЗАДАНИЕ 5
1. ИСХОДНЫЕ ДАННЫЕ 6
2. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК 8
Расчет нагрузок жилых зданий 8
Расчет нагрузок общественных зданий 10
3. ОПРЕДЕЛЕНИЕ СУММАРНОЙ НАГРУЗКИ МИКРОРАЙОНА 12
Расчет нагрузок «условных» домов 12
Расчет уличного и внутриквартального освещения 13
– для категории А: Уличный светодиодный светильник КЕDR 2.0 СКУ 150 Вт 13
– для категории Б: Уличный светодиодный светильникLEDeffect KEDR 2.0 СКУ 150 13
Определение суммарной расчетной нагрузки микрорайона 14
4. ОПРЕДЕЛЕНИЕ ЧИСЛА, МОЩНОСТИ И МЕСТОРАСПОЛОЖЕНИЯ ТП 16
Определение числа и мощности ТП 16
Расчет мощности нагрузок, подключенных к ТП 17
Расчет мощности нагрузки, подключенной к ТП1 18
Определение местоположения ТП 18
5. ВЫБОР ТЕХНИЧЕСКИ ЦЕЛЕСООБРАЗНЫХ ВАРИАНТОВ СХЕМ ЭЛЕКТРОСНАБЖЕНИЯ МИКРОРАЙОНА 21
6. РАСЧЕТ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 24
Проверка выбранных кабельных линий по допустимой потере напряжения 27
Выбор сечений кабелей для лифтовых установок и проверка на предельно допустимое падение напряжения у самой дальней лифтовой установки 29
Проверка выбранных кабельных линий по допустимой потере напряжения 30
Расчет токов короткого замыкания и проверка аппаратов защиты ТП и кабелей на стойкость к токам короткого замыкания 33
Расчет трехфазных токов КЗ и проверка аппаратов защиты на предельную отключающую способность 34
7.ПОТЕРИ ЭЛЕКТРОЭНЕРГИИ В КАБЕЛЬНОЙ ЛИНИИ И ТРАНСФОРМАТОРАХ ТП. 38
Потери мощности и электроэнергии в распределительной сети 0,4 кВ 38
ЗАКЛЮЧЕНИЕ 41
СПИСОК ЛИТЕРАТУРЫ 42
2. Определить суммарную расчетную нагрузку всего условного жилого микрорайона.
3. Определить и обосновать количество, мощность и местоположение ТП.
4. Выбрать структуру, напряжение и предложить схему электроснабжения микрорайона с техническим обоснованием.
Характеристики жилых домов и общественных зданий приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Характеристика жилых зданий микрорайона
| № поз. | Количество | Тип плит для пищеприготовл. | Кол-во лифтов | Категория по надежности | ||
| подъездов nп | этажей nэ | квартир nкв | пасаж. Nл/Pл | |||
| Артёма, 27 | 4 | 9 | 144 | Электрическая | 4/4,5 | II |
| Артёма, 29 | 2 | 5 | 20 | Газовая | - | III |
| Артёма, 29а | 1 | 2 | 8 | Газовая | - | III |
| Артёма, 31 | 1 | 2 | 6 | Газовая | - | III |
| Карла Маркса, 48 | 3 | 2 | 24 | Газовая | - | III |
| Карла Маркса, 50 | 1 | 11 | 44 | Электрическая | 1/ 4,5; 1/ 7,5 | II |
| Карла Маркса, 60 | 1 | 9 | 36 | Электрическая | 1/ 4,5 | II |
| Карла Маркса, 66 | 5 | 5 | 72 | Газовая | - | III |
| Комсомольская, 41 | 1 | 2 | 8 | Газовая | - | III |
| Комсомольская, 49 | 1 | 9 | 36 | Электрическая | 1/ 4,5 | II |
| Куликова, 10 | 8 | 6 | 103 | Электрическая | - | III |
| Куликова, 14 | 3 | 4 | 48 | Газовая | - | III |
| Куликова, 14а | 3 | 4 | 48 | Газовая | - | III |
| Мечникова, 46а | 2 | 2 | 16 | Газовая | - | III |
| Мечникова, 49 | 6 | 5 | 74 | Газовая | - | III |
| Мечникова, 50 | 4 | 5 | 56 | Газовая | - | III |
| Мечникова, 56 | 5 | 5 | 75 | Газовая | - | III |
| Мечникова, 65 | 5 | 5 | 81 | Газовая | - | III |
Таблица 2 - Характеристика общественно-административных зданий и
коммунально-бытовых предприятий микрорайона
| № поз. | Наименование объекта | Ед. измерения количественного показателя | Количественный показатель М | Категория по надежности |
| Артёма, 27 | Парикмахерская | мест | 4 | III |
| Комсомольская, 45 | Детский сад №1 | мест | 260 | II |
| Куликова, 10 | Салон красоты "Я и Ты" | мест | 6 | III |
| Карла Маркса, 60 | Магнит | м2 | 480 | II |
| Мечникова, 65 | Библиотека семейного чтения | мест | 25 | III |

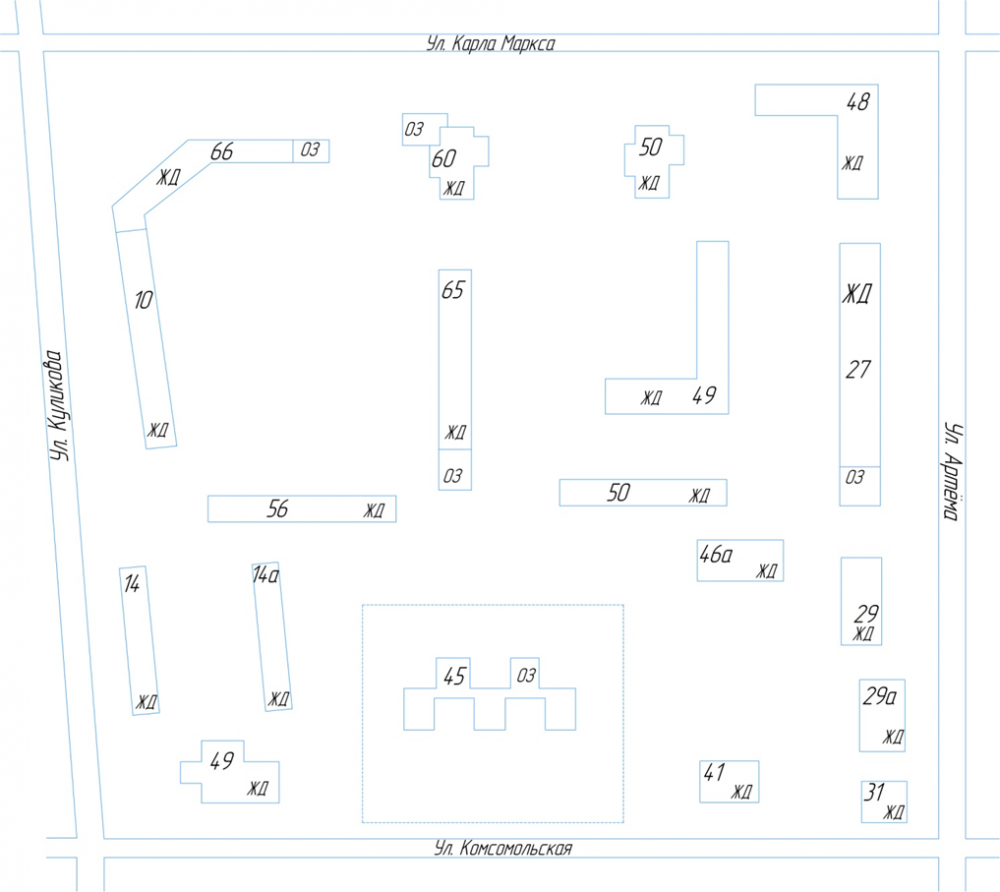

Генеральный план микрорайона представлен на рисунке 1.
Оглавление
СОДЕРЖАНИЕ 2
СПИСОК СОКРАЩЕНИЙ 3
ВВЕДЕНИЕ 4
ЗАДАНИЕ 5
1. ИСХОДНЫЕ ДАННЫЕ 6
2. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК 8
Расчет нагрузок жилых зданий 8
Расчет нагрузок общественных зданий 10
3. ОПРЕДЕЛЕНИЕ СУММАРНОЙ НАГРУЗКИ МИКРОРАЙОНА 12
Расчет нагрузок «условных» домов 12
Расчет уличного и внутриквартального освещения 13
– для категории А: Уличный светодиодный светильник КЕDR 2.0 СКУ 150 Вт 13
– для категории Б: Уличный светодиодный светильникLEDeffect KEDR 2.0 СКУ 150 13
Определение суммарной расчетной нагрузки микрорайона 14
4. ОПРЕДЕЛЕНИЕ ЧИСЛА, МОЩНОСТИ И МЕСТОРАСПОЛОЖЕНИЯ ТП 16
Определение числа и мощности ТП 16
Расчет мощности нагрузок, подключенных к ТП 17
Расчет мощности нагрузки, подключенной к ТП1 18
Определение местоположения ТП 18
5. ВЫБОР ТЕХНИЧЕСКИ ЦЕЛЕСООБРАЗНЫХ ВАРИАНТОВ СХЕМ ЭЛЕКТРОСНАБЖЕНИЯ МИКРОРАЙОНА 21
6. РАСЧЕТ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 24
Проверка выбранных кабельных линий по допустимой потере напряжения 27
Выбор сечений кабелей для лифтовых установок и проверка на предельно допустимое падение напряжения у самой дальней лифтовой установки 29
Проверка выбранных кабельных линий по допустимой потере напряжения 30
Расчет токов короткого замыкания и проверка аппаратов защиты ТП и кабелей на стойкость к токам короткого замыкания 33
Расчет трехфазных токов КЗ и проверка аппаратов защиты на предельную отключающую способность 34
7.ПОТЕРИ ЭЛЕКТРОЭНЕРГИИ В КАБЕЛЬНОЙ ЛИНИИ И ТРАНСФОРМАТОРАХ ТП. 38
Потери мощности и электроэнергии в распределительной сети 0,4 кВ 38
ЗАКЛЮЧЕНИЕ 41
СПИСОК ЛИТЕРАТУРЫ 42
