Курсовая работа: Проектирование электрических сетей авиационного завода
Новинка
Описание
Исходными данными для проектирования электрических сетей предприятия являются: генеральный план предприятия, установленная мощность цехов, нагрузка поселков городского типа, характеристики источников питания.
В ходе проектирования электрических сетей предприятия необходимо тщательным образом проработать следующие пункты:
1. описать технологию производства и режимы электроприемников;
2. рассчитать электрические нагрузки завода;
3. выбрать число мощности и расположения цеховых трансформаторных подстанций и компенсирующих устройств;
4. выбрать схему питания подстанций и рассчитать питающие линии;
5. рассчитать токи короткого замыкания и проверить на устойчивость токам короткого замыкания основного электрооборудования;
6. заземление цеховой ТП;
7. измерение и учет электроэнергии;
8. рассчитать основные технико-экономические показатели.

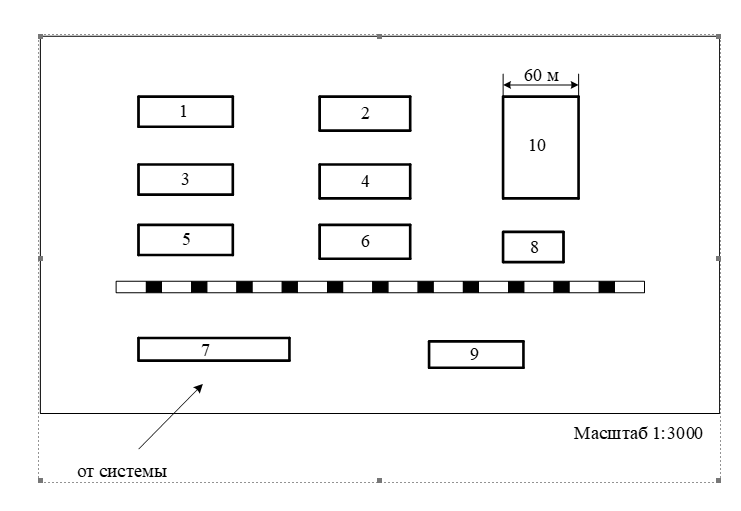

Авиационный завод (задание 3). Электроснабжение осуществляется от ТЭЦ (вариант 3). Генеральный план завода прилагается (рисунок 1).
Таблица 1
Электрические нагрузки цехов.
Таблица 2
Параметры связи с ТЭЦ
СОДЕРЖАНИЕ
1. Исходные данные к проекту. 5
2. Технология производства и характеристика электроприёмников. 7
3. Определение расчётных электрических нагрузок предприятия. 9
3.1. Расчёт силовой нагрузки цехов. 9
3.2. Расчёт осветительной нагрузки цехов. 10
3.3. Расчёт суммарной нагрузки предприятия. 12
4. Выбор числа мощности и расположения цеховых трансформаторов и компенсирующих устройств. 17
4.1. Выбор числа и мощности цеховых трансформаторов. 17
4.2. Конструктивное выполнение трансформаторных подстанций. 21
4.3. Картограмма электрических нагрузок. 21
4.4. Балансовый расчет компенсирующих устройств предприятия. 23
5. Выбор схемы питания подстанций и расчет питающих линий. 26
5.1. Выбор схемы внешнего электроснабжения предприятия. 26
5.2. Расчет питающих линий. 27
5.3 Выбор схемы внутризаводского электроснабжения предприятия. 30
5.4. Выбор сечения кабельных линий на напряжение выше 1кв. 31
6. Расчет токов короткого замыкания и проверка на устойчивость к токам кз основного электрооборудования. 36
6.1. Расчет тока кз для точки к1. 38
6.2. Расчет тока кз для точки к2. 39
6.3. Расчет тока кз для точки к3. 40
7. Расчет заземления. 42
8. Измерение и учет электроэнергии на промышленном предприятии. 45
Заключение. 47
Список используемых источников. 49
В ходе проектирования электрических сетей предприятия необходимо тщательным образом проработать следующие пункты:
1. описать технологию производства и режимы электроприемников;
2. рассчитать электрические нагрузки завода;
3. выбрать число мощности и расположения цеховых трансформаторных подстанций и компенсирующих устройств;
4. выбрать схему питания подстанций и рассчитать питающие линии;
5. рассчитать токи короткого замыкания и проверить на устойчивость токам короткого замыкания основного электрооборудования;
6. заземление цеховой ТП;
7. измерение и учет электроэнергии;
8. рассчитать основные технико-экономические показатели.
Авиационный завод (задание 3). Электроснабжение осуществляется от ТЭЦ (вариант 3). Генеральный план завода прилагается (рисунок 1).
Таблица 1
Электрические нагрузки цехов.
№ п/п | Наименование цехов | Установленная мощность, кВт |
1 | Литейный цех черных металлов (вентиляторы СД - 30% U выше 1 кВ) | 2500 |
2 | Литейный цех цветных металлов (вентиляторы СД - 20% U выше 1 кВ) | 2550 |
3 | Гальванический цех | 1500 |
4 | Цех обработки деталей двигателей | 1480 |
5 | Цех сборки и испытания двигателей | 2270 |
6 | Штамповочный цех | 1350 |
7 | Цех производства мелких деталей | 1460 |
8 | Кузнечно-термический цех | 2360 |
9 | Цех сборки остова самолетов | 1520 |
10 | Цех сборки самолетов полностью | 750 |
11 | Бытовая нагрузка поселка ГТ | 3000 |
12 | Осветительная нагрузка посёлка ГТ | 3800 |
13 | Суточный график нагрузок и соsφ предприятий ремонтно-механического профиля | - |
Таблица 2
Параметры связи с ТЭЦ
№ п/п | Показатели | Вариант 3 |
1 | Коэффициент увеличения мощности пром. нагрузки | 2,0 |
2 | Линии связи ГПП (ЦРП) с ТЭЦ или подстанцией | кабель |
3 | Длина линий связи (км) | 6 |
4 | Мощность генератора ТЭЦ (МВт) | 2х60 |

СОДЕРЖАНИЕ
1. Исходные данные к проекту. 5
2. Технология производства и характеристика электроприёмников. 7
3. Определение расчётных электрических нагрузок предприятия. 9
3.1. Расчёт силовой нагрузки цехов. 9
3.2. Расчёт осветительной нагрузки цехов. 10
3.3. Расчёт суммарной нагрузки предприятия. 12
4. Выбор числа мощности и расположения цеховых трансформаторов и компенсирующих устройств. 17
4.1. Выбор числа и мощности цеховых трансформаторов. 17
4.2. Конструктивное выполнение трансформаторных подстанций. 21
4.3. Картограмма электрических нагрузок. 21
4.4. Балансовый расчет компенсирующих устройств предприятия. 23
5. Выбор схемы питания подстанций и расчет питающих линий. 26
5.1. Выбор схемы внешнего электроснабжения предприятия. 26
5.2. Расчет питающих линий. 27
5.3 Выбор схемы внутризаводского электроснабжения предприятия. 30
5.4. Выбор сечения кабельных линий на напряжение выше 1кв. 31
6. Расчет токов короткого замыкания и проверка на устойчивость к токам кз основного электрооборудования. 36
6.1. Расчет тока кз для точки к1. 38
6.2. Расчет тока кз для точки к2. 39
6.3. Расчет тока кз для точки к3. 40
7. Расчет заземления. 42
8. Измерение и учет электроэнергии на промышленном предприятии. 45
Заключение. 47
Список используемых источников. 49
Характеристики курсовой работы
Предмет
Просмотров
1
Качество
Идеальное компьютерное
Размер
1,14 Mb
Список файлов
165875z-primer.docx

Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
