Курсовая работа: Электроснабжение и электрооборудование кузнечного цеха №62

Исходные данные:

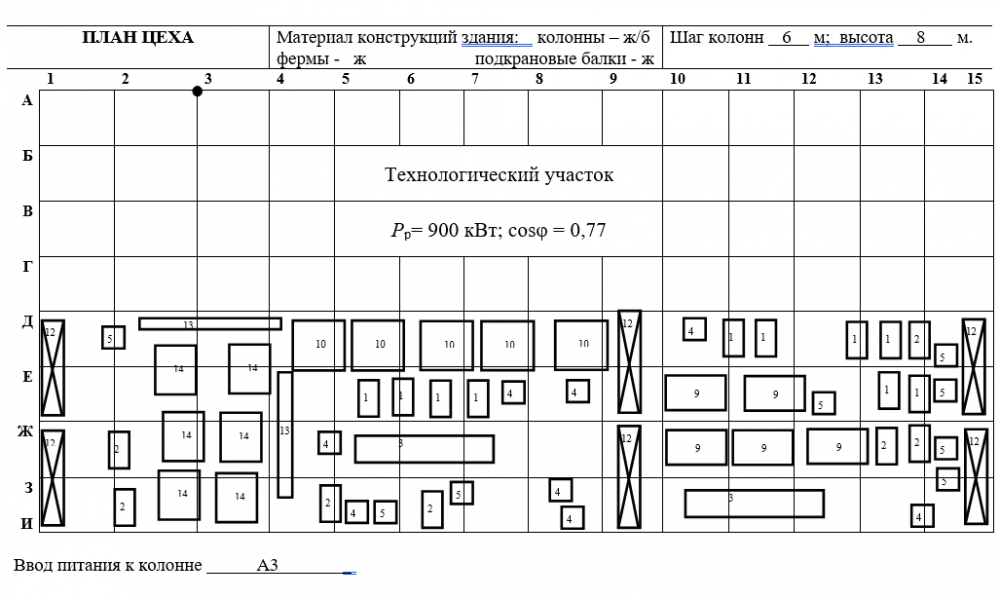

Задание по силовым электроприемникам напряжением до 1000 В

СОДЕРЖАНИЕ

1 Краткая характеристика потребителей цеха 6
2 Выбор напряжения цеховой сети 8
3 Выбор схемы электроснабжения 9
4 Подбор двигателей, пусковой и защитной аппаратуры для электроприемников 10
4.1 Выбор электродвигателей 10
4.2 Выбор пусковой и защитной аппаратуры 11
5 Расчёт электроосвещения 16
5.1 Выбор системы освещения и освещённости цеха 16
5.2 Выбор типа и мощности источников света 16
5.3 Выбор схемы питания осветительной установки 18
5.4 Выбор питающей сети 19
5.5 Выбор распределительной сети 21
6 Расчёт электрических нагрузок цеха 26
6.1 Расчет сварочной нагрузки методом эффективных мощностей 26
6.2 Приведение электрических нагрузок индукционных печей 28
6.3 Расчёт электрических нагрузок методом упорядоченных диаграмм 28
6.4 Распределение нагрузки по распределительным шинопроводам 31
6.5 Выбор троллейных шинопроводов 35
7 Выбор числа и мощности цеховых трансформаторов 37
7.1 Расчет необходимой компенсирующей мощности, выбор компенсирующего оборудования и места его размещения 38
7.2 Выбор места подключения компенсирующего оборудования 39
7.3 Уточнение расчетных нагрузок и мощности трансформаторов с учетом компенсации. Уточнение расчетных нагрузок цеха 40
7.4 Выбор мощности цеховых трансформаторов 40
8 Выбор питающей и распределительной сети 43
8.1 Выбор питающих кабелей от ГПП до КТП 43
8.2 Выбор сечения кабеля по нагреву 43
8.3 Выбор сечения кабеля по экономической плотности тока 43
8.4 Выбор сечения кабеля по термической стойкости 44
8.5 Выбор магистральных шинопроводов 44
8.6 Расчёт ответвлений к электроприёмникам 45
8.7 Выбор кабелей и аппаратов защиты для присоединения ШРА и ШТР к ШМА 46
9 Выбор аппаратуры ячейки КРУ на ГПП 48
10 Расчёт токов короткого замыкания и построение карты селективной защиты 50
10.1 Расчёт токов трехфазного короткого замыкания 50
10.2 Расчёт сопротивлений элементов сети 50






10.3 Расчёт токов однофазного короткого замыкания 54
10.4 Построение карты селективности 58
11 Расчёт показателей качества электрической энергии 61
11.1 Расчёт уровней напряжения в режиме максимальной 61
нагрузки 61
11.2 Расчёт уровней напряжения в режиме минимальной нагрузки 65
12 Расчёт заземляющего устройства 67
Основные технические показатели проекта 70
Список использованных источников 71
