Курсовая работа: Электроснабжение цеха обработки корпусных деталей

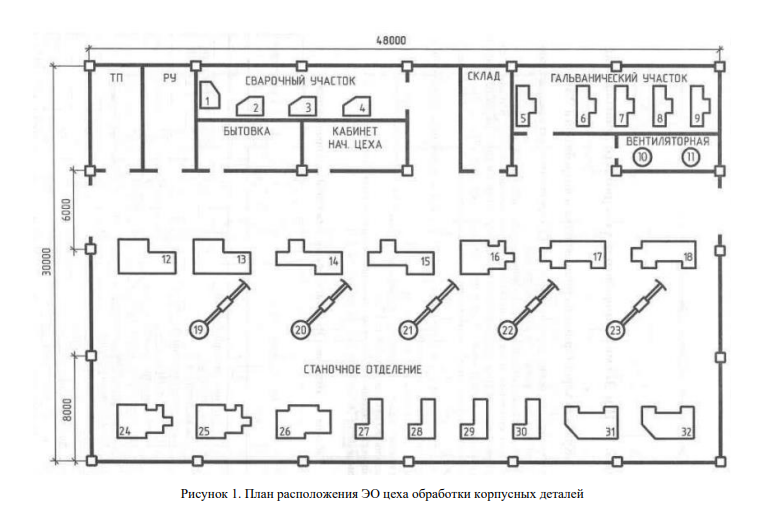

Цех обработки корпусных деталей (ЦОКД) предназначен для механической и антикоррозийной обработки изделий. Он содержит станочное отделение, гальванический и сварочные участки. Кроме того, имеются вспомогательные, бытовые и служебные помещения. Цех получает ЭСН от ГПП. Расстояние от ГПП до цеховой ТП – 0,8 км, а от энергосистемы до ГПП – 16 км. Низкое напряжение на ГПП – 6-10 кВ. Количество рабочих смен – 2. Потребители цеха относятся к 2 и 3 категории надежности ЭСН. Грунт в районе цеха – суглинок при температуре +5 ºС. Каркас здания смонтирован из блоков-секций длиной 8 м каждый. Размеры цеха А×В×Н=48×30×8 м. Все помещения, кроме станочного отделения, двухэтажные высотой 3,6 м


Содержание.............................................................................................................. 2
Введение................................................................................................................... 3
1. Характеристика производства и потребителей электроэнергии. ............. 4
2. Анализ помещения по взрыво-, пожаро-, электробезопасности .............. 6
3. Определение категории надежности потребителей, выбор схем электроснабжения ...................................... 8
4. Расчет электрических нагрузок цеха. .......................................................... 9
5. Выбор числа и мощности питающих трансформаторов. ........................ 13
6. Расчет и выбор компенсирующих устройств. .......................................... 14
7. Определение центра нагрузок цеха. .......................................................... 16
8. Расчет линий электроснабжения................................................................ 18
9. Расчет токов короткого замыкания............................................................ 42
10. Расчет и выбор аппаратов защиты............................................................. 52
11. Используемое оборудование для электроснабжения цеха...................... 54
Заключение ............................................................................................................ 55
Список литературы ............................................................................................... 56
