Вопросы/задания к контрольной работе: Конвейеры
Описание
Исходные данные Вариант 15
Таблица 1 – Исходные данные к варианту 15
№ на плане | Наименование электрооборудования | Мощность, Рн, кВт | Кол-во, шт |
1 | Конвейеры | 20 | 1 |
2 | Конвейеры | 36 | 3 |
3 | Мостовой кран ПВ=40% | 100 | 1 |
4 | Испытательные стенды | 150 | 3 |
5 | Кран-балки ПВ=25% | 20 | 3 |
6 | Металлообрабатывающие станки | 50 | 5 |
7 | Металлообрабатывающие станки | 30 | 5 |
8 | Токарный станок | 18 | 1 |
9 | Сверлильный станок | 2,5 | 1 |
10 | Вентиляторы | 10 | 5 |
В соответствии с исходными данными (план цеха с расставленным технологическим оборудованием (рисунок 1) и ведомость электро-приёмников (табл. 1)) выполнить следующее:
- Наметить узлы питания электро-приёмников станков (силовые шкафы, распределительные шинопроводы и т.д.);
- Определить расчетные нагрузки по узлам питания и цеху в целом методом коэффициентов использования и максимума;
- Выбрать схему питающей и распределительной сетей цеха;
- Выбрать число и мощность трансформаторов, место расположения цеховых подстанций;
- Определить сечение проводов, кабелей и шин сети цеха;
- Произвести расчет тока короткого замыкания на напряжении до 1000 В;
- Произвести выбор электрической аппаратуры и рассчитать ток плавких вставок предохранителей и уставки расцепителей автоматов;
- Начертить план цеха с силовой электрической сетью;
- Начертить схему питающей и распределительной сетей с указанием сечения проводов, параметров отключающей аппаратуры и электро-приёмников.

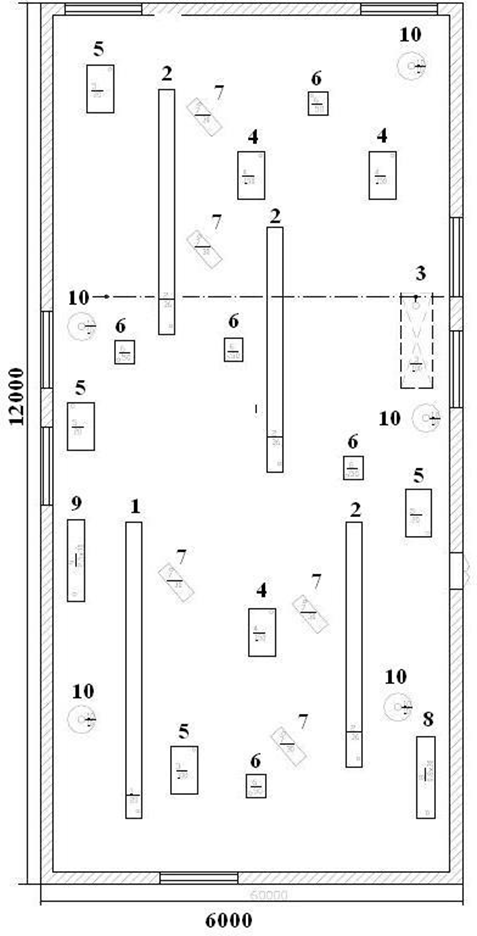

Рисунок 1 – План цеха
ЛИСТ ЗАМЕЧАНИЙ
Содержание
1. ПРОЕТИРОВАНИЕ ЭЛЕКТРОСНАБЖЕНИЯ ЦЕХА............................... 6
1.2 Расчет электрических нагрузок цеха...................................................... 61.3 Учет потерь и компенсация реактивной мощности.............................. 10
1.4 Выбор мощности трансформаторов цеховой подстанции и выбор КТП11
2. ВЫБОР ОБОРУДОВАНИЯ ЦЕХОВОЙ СЕТИ......................................... 132.1 Выбор силовых распределительных пунктов...................................... 13
2.2 Выбор сечения кабелей и аппаратов защиты цеховой сети................ 134. ПРОВЕРКА АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ......................... 23
5. УЧЁТ ЭЛЕКТРОЭНЕРГИИ........................................................................ 24ПРИЛОЖЕНИЕ А 27
