Лабораторная работа: Стабилизатор напряжения 5 В, 1 А.

СОДЕРЖАНИЕ

Аннотация. 3

Список сокращений........................................................................................................................... 4

Введение. 5

Основная часть. 6

1.Перечень приборов и программ, использованных в экспериментах с их краткими характеристиками 6

2.Трассировка печатной платы.. 7

3.Моделирование в различных режимах. 8

Выводы.. 21

Список использованных источников. 22

АННОТАЦИЯ

В работе представлено описание параметров разрабатываемого источника питания, а также входные и выходные характеристики. Моделирование производилось в среде «Proteus 8 Professional ». Проектирование топологии печатной платы проводилось в среде «Altium Designer 21». В заключении представлены выводы о проделанной работе и соответствии разработанного изделия техническому заданию.

Ключевые слова: Proteus 8 Professional, Altium Designer, стабилизатор, источник питания, постоянное напряжение.

ANNOTATION

The paper presents a description of the parameters of the developed power supply, as well as input and output characteristics. The simulation was carried out in the Proteus 8 Professional. The design of the printed circuit board topology was carried out in the Altium Designer 21 environment. In conclusion, conclusions are presented on the work done and the compliance of the developed product with the technical specifications.

Keywords: Proteus 8 Professional, Altium Designer, stabilizer, power supply, constant voltage.

СПИСОК СОКРАЩЕНИЙ

ПО − Программное обеспечение

ПП – Печатная плата

СН − Стабилизатор напряжения

ТВМ – Трансформаторно-выпрямительный модуль

ВВЕДЕНИЕ

Наименование устройства: Стабилизатор напряжения 5 В, 1 А.

Цель работы: разработать и промоделировать стабилизатор напряжения (СН), получить навыки работы с соответствующим программным обеспечением (ПО).

Параметры разрабатываемого источника питания:

• Номинальное выходное напряжение: 5 В;
• Максимальный ток нагрузки: 1 А;
• Входное напряжение ТВМ: 220 В.
• Входное напряжение СН: 9 – 12,5 В.

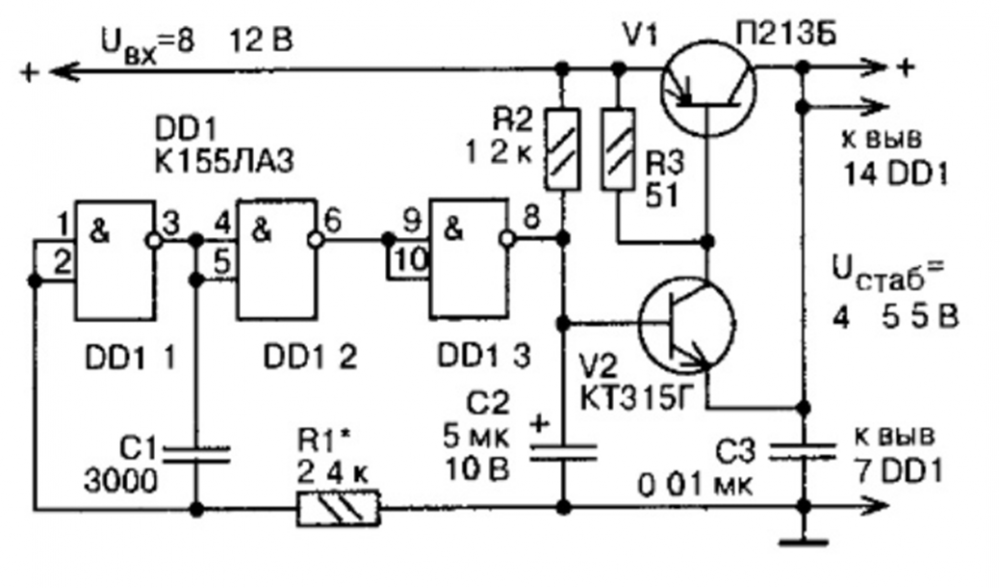

Прототип схемы №32 указан на рисунке 1.

Рисунок 1. Исходная схема стабилизатора напряжения

Схема этого стабилизатора весьма удобна тем, что при питании устройств на цифровых ИМС серий 155, 555, и т.п., можно разместить весь блок питания на одной плате вместе с цифровой частью, при этом используя свободные логические элементы каких-либо микросхем. Выходное напряжение стабилизатора — 5 В, ток нагрузки — 1 А. [1]
