Разработать принципиальную схему присоединения блока генератор-трансформатор без генераторного выключателя к распределительному устройству высшего напряжения с двумя системами сборных шин и тремя выключателями на два присоединения. Показать на схеме
Описание
Разработать принципиальную схему присоединения блока генератор-трансформатор без генераторного выключателя к распределительному устройству высшего напряжения с двумя системами сборных шин и тремя выключателями на два присоединения. Показать на схеме необходимые коммутационные, заземляющие, измерительные аппараты и измерительные приборы, соединительные проводники и шины. Составить перечень элементов схемы. Объяснить назначение элементов схемы.
Параметры генератора и трансформатора выбрать самостоятельно. Коммутационные и измерительные аппараты выбрать по параметрам нормального режима. Схему присоединения выполнить на листе формата А3, используя условные графические обозначения и буквенные коды элементов.
Решение. Выбираем блок генератор-трансформатор (табл. 1):

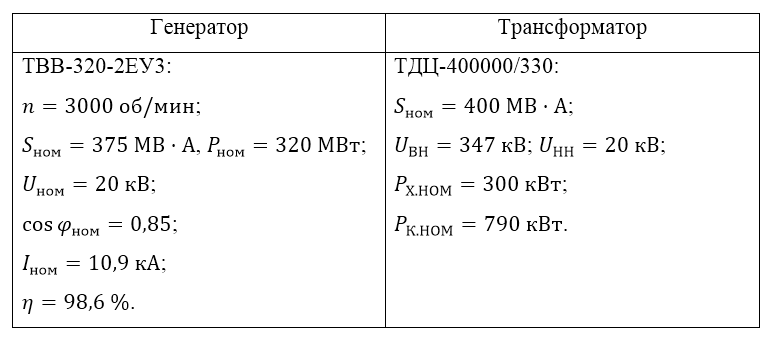

Таблица 1
Характеристики решённой задачи
