Лабораторная работа: ЛР №2 "Отражение и преломление электромагнитных волн на плоской границе раздела двух диэлектрических сред"

Зачтенная лабораторная работа по физике №2 "Отражение и преломление электромагнитных волн на плоской границе раздела двух диэлектрических сред" + КОД
Цель работы: ознакомление с явлениями, возникающими при падении э/м волн на плоскую границу раздела двух диэлектрических сред.
Введение:

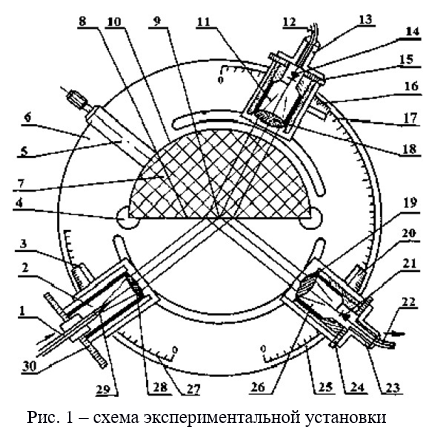

1 — подводящий энергию прямоугольный диэлектрический волновод
2, 26, 11 — передающая, приемная отраженной волны, приемная преломленной волны поворотные остронаправленные антенны
3, 30, 16 — прозрачные визиры для отсчета углов падения, отражения и преломления
4 — вращающиеся упоры 5 — передвижная каретка 6 — станина
7 — диэлектрический полуцилиндр 8 — плоская грань
9 — вертикальная ось симметрии станины
12, 22 — коаксиальные кабели для снятия с антенн продетектированного сигнала 13, 23 — специальные цилиндрические ручки
14, 21 — детекторы в волновом оформлении
15, 24 — кольца для изменения поляризации излучения передающей антенны 17, 25, 27 — шкалы для отсчета углов преломления, отражения и падения
18, 19 — фокусирующие кварцевые линзы 28 — линза из кристаллического кварца 29 — диэлектрических излучатель
30 — кольцо для изменения поляризации излучения передающей антенны
