Задание на проектирование района развития сети

(вариант 37)

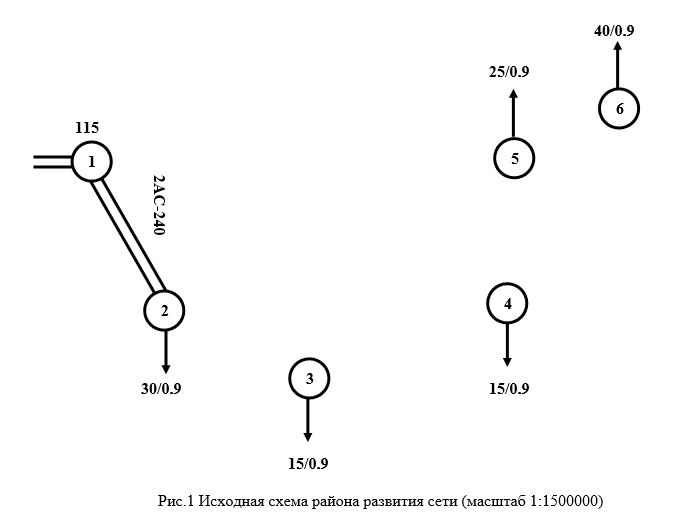

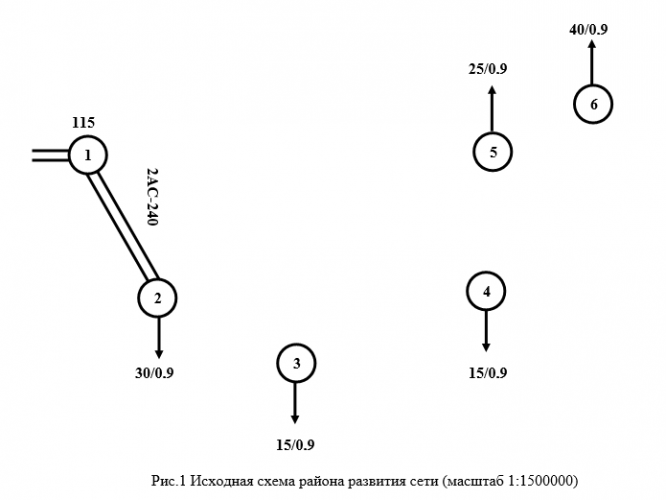

Схема района развития сети представлена на рис.1

Мощности заданных нагрузок, МВт:
узел 2 – 30;
узел 3 – 15;
узел 4 – 15;
узел 5 – 25;
узел 6 – 40.
Дополнительные данные для проектирования.

1. Район проектирования сети – Урал.
2. Значения экономических характеристик, используемых при проектировании:

- коэффициент приведения капитальных вложений к современным ценам, k = 70,2;
- удельная стоимость потерь электроэнергии в сети β₀=2 руб./кВт^.ч.

1. Состав потребителей электроэнергии по категориям надежности: состав потребителей других узлов по надежности одинаков (I категория – 30%,

II категория– 30%, III категория – 40%).

1. Число часов максимальной мощности нагрузок района Т_max = 4500 ч.
2. Для всех нагрузок соsφ =0,9.
3. Номинальное напряжение потребителей -10 кВ,
4. Требуемое напряжение на шинах 10 кВ подстанций выбираются проектировщиком по следующим условиям в максимальном режиме:

- при мощности нагрузки до 15 МВт - U_треб=10 кВ;
- при мощности от 15 до 25 МВт - U_треб=10,2 кВ;
- при мощности от 25 до 35 МВт - U_треб=10,4 кВ;
- при мощности более 35 МВт - U_треб=10,5 кВ.
Реферат
В курсовом проекте рассмотрено проектирование распределительной электрической сети напряжением 110 кВ. Рассчитаны 4 варианта развития распределительной электрической сети, выбраны число и мощность понижающих трансформаторов, определены расчётные токи, выбраны схемы подстанций и сечения ЛЭП. Выполнено технико-экономическое сопоставление вариантов развития электрической сети. С помощью программного комплекса RastrWin произведен расчет самого экономичного варианта в нормальном и послеаварийном режиме. По эксплуатационным показателям выбран наилучший вариант развития электрической сети.
Количество листов – 37.
