Курсовая работа: От шин районной подстанции А энергосистемы

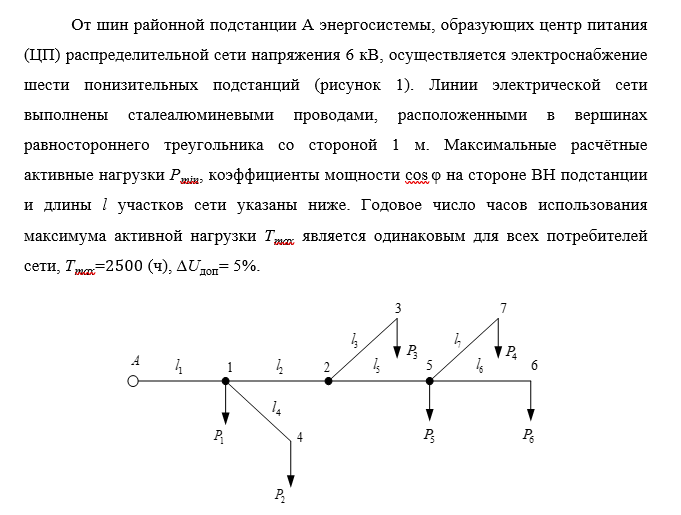

От шин районной подстанции А энергосистемы, образующих центр питания (ЦП) распределительной сети напряжения 6 кВ, осуществляется электроснабжение шести понизительных подстанций (рисунок 1). Линии электрической сети выполнены сталеалюминевыми проводами, расположенными в вершинах равностороннего треугольника со стороной 1 м. Максимальные расчётные активные нагрузки , коэффициенты мощности на стороне ВН подстанции и длины участков сети указаны ниже. Годовое число часов использования максимума активной нагрузки является одинаковым для всех потребителей сети, ,
Таблица 1 – Длины участков энергосистемы
Таблица 2 – Максимальные активные мощности и коэффициенты мощности подстанций
Требуется определить максимальные значения токов и мощностей на участках сети, выбрать площади сечения проводов по экономической плотности тока.

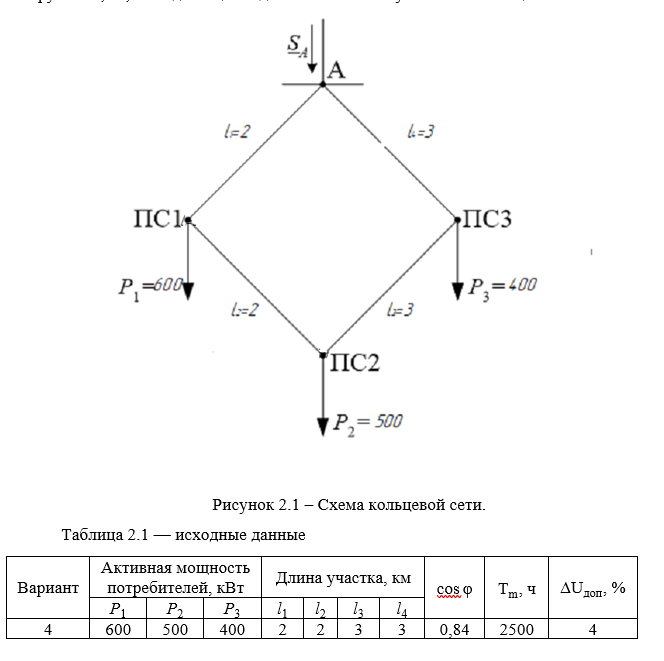

От шин районной подстанции А энергосистемы кольцевой сети напряжением U_ном = 6 кВ осуществляется электроснабжение трех понизительных подстанций ПС1–ПС3 (рис. 2.1). Линии электрической сети выполнены кабелями с алюминиевыми жилами и бумажной пропитанной изоляцией. Расчетные активные нагрузки P₁, P₂, P₃ подстанций и длины l₁–l₄ линии указаны в таблице
ОПРЕДЕЛЕНИЕ НАЧАЛЬНОГО СВЕРХПЕРЕХОДНОГО И УДАРНОГО ТОКОВ ПРИ РАЗЛИЧНЫХ ВИДАХ КЗ ДЛЯ ЗАДАННОЙ ТОЧКИ ЭЛЕКТРИЧЕСКОЙ СЕТИ

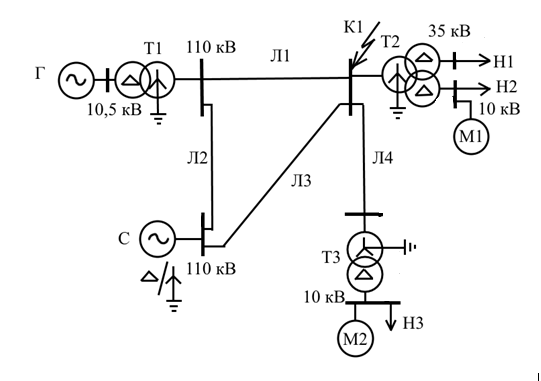

Определить начальный сверхпереходный и ударный токи при различных видах КЗ для заданной точке электрической сети. Схема электрической сети приведена на рисунке 3.1.

Оглавление
1 Расчет разомкнутой электрической сети 6
1.1 Определение максимальных значений мощностей и токов на участках сети. 6
1.2 Выбор площадей сечения проводов 8
1.3 Проверка по условию длительного нагрева 10
1.4 Проверка по условию падения напряжения 10
1.5 Расчет потерь мощности и электроэнергии в линиях сети. 15
1.5 Выделение в сети магистралей и ответвлений от нее. 16
2 Расчет разомкнутой электрической сети 21
2.1 Задание 21
2.2 Расчетные реактивные нагрузки понизительных подстанций определяют по выражению. 22
2.3 Определения мощностей 22
2.4 Определения потоков мощностей 23
2.5 Определение экономического сечения жил кабелей 24
2.6 Проверка кабелей по условию длительного нагрева 26
2.7 Определение потерь напряжения на участках сети mathrm{∆Ukj 27
2.8 Определение токов и потерь напряжения в линиях в послеаварийных режимах 30
2.8 Построение графиков распределения напряжения 34
3 Определение начального сверхпереходного и ударного токов при различных видах кз для заданной точки электрической сети 37
3.1 Исходные данные (вариант №4) 37
3.2 Расчет режима трехфазного короткого замыкания 38
3.2 Расчет токов несимметричных коротких замыканий 44
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 50
