ДЗ: Автоматизированный электропривод по системе ТП-Д

Вариант № 6

СПИСОК СОКРАЩЕНИЙ

АЭП – автоматизированный электрический привод;

ДПТ НВ – двигатель постоянного тока с независимым возбуждением;

КПД – коэффициент полезного действия;

ОВ – обмотка возбуждения двигателя постоянного тока;

ОЯ – обмотка якоря двигателя постоянного тока;

ПВ – продолжительность включения;

РТП – реверсивный тиристорный преобразователь;

ТГ – тахогенератор

ТП – тиристорный преобразователь;

ТП-Д – система АЭП «тиристорный преобразователь – двигатель»

1. Схема регулирования ТП-Д

Данный АЭП с ДПТ НВ реализован по системе ТП-Д с двух зонным регулированием.

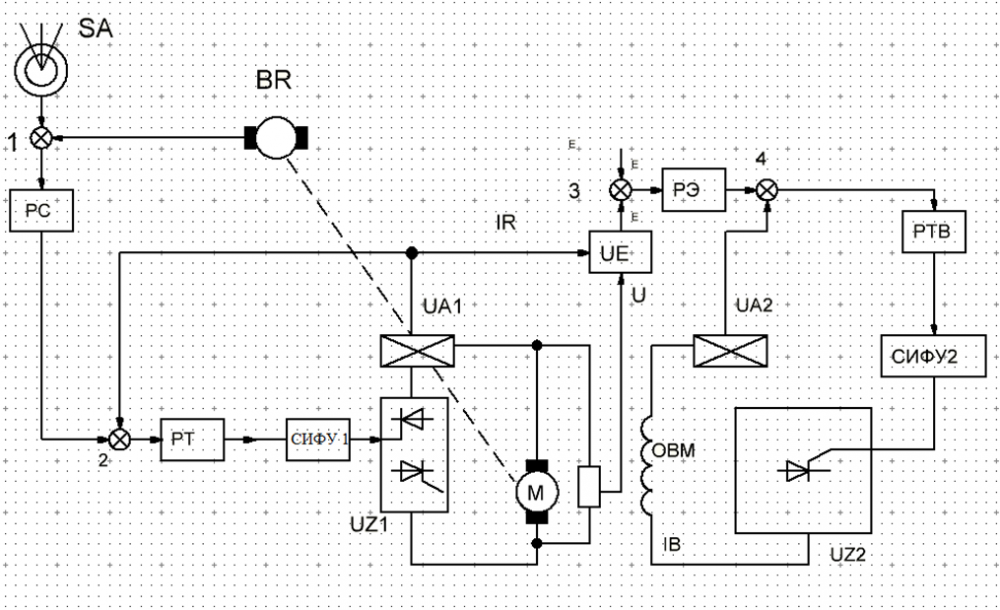

Рисунок 1 – Функциональная схема двухконтурного подчинённого регулирования по системе ТП-Д

В данную схему входят: SA – программируемый логический контроллер или ПК с соответствующим ПО, т.е. электронное устройство, которое задаёт требуемую технологическим процессом скорость вращения вала двигателя. Сигнал с него одновременно поступает и в основной контур, и во вспомогательный контур.

В основной контур входят: BR – тахогенератор, который измеряет фактическую скорость вращения вала прямым измерением; PC - реле скорости; РТ – реле тока; СИФУ1 – система импульсно-фазового управления, в которой окончательно формируется управляющий сигнал; UZ1 – реверсивный тиристорный преобразователь; UA1 – измеряющее разделительное устройство, с помощью которого косвенным методом (по напряжению и току) измеряется фактическая скорость вращения вала; UE – определение напряжения на обмотке якоря.

Во вспомогательный контур входят: РТВ – реле тока обмотки возбуждения; СИФУ2 - система импульсно-фазового управления, в которой окончательно формируется управляющий сигнал; UZ2 – неревесивный тиристорный преобразователь, UA2 - измеряющее разделительное устройство.

Обозначенные на схеме элементы под номерами 1, 2, 3, 4 – сравнивающие устройства.

Основной контур обеспечивает регулирование скорости вращения вала двигателя в первой зоне изменением напряжения на зажимах якоря.

Вспомогательный контур является подчинённым и осуществляет регулирование во второй зоне за счет уменьшения (ослабления) магнитного потока, создаваемого обмоткой возбуждения.

2. Выбор ДПТ НВ

Таблица 1 - Исходные данные для варианта №6

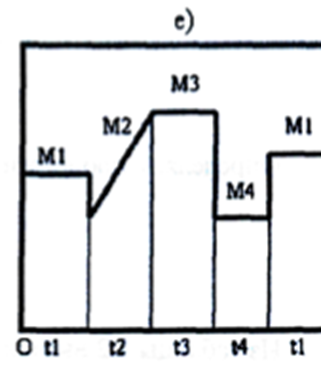

Рисунок 2 - Исходная диаграмма для варианта №6
