ДЗ: Автоматизированный электропривод с асинхронным двигателем с короткозамкнутым ротором
Описание
Вариант № 6
СПИСОК СОКРАЩЕНИЙ
АДК – асинхронный двигатель с короткозамкнутым ротором;
АЭП – автоматизированный электрический привод;
ПЧ-АДК – система АЭП «преобразователь частоты – асинхронный
двигатель с короткозамкнутым ротором».
1. Схема регулирования АЭП по системе ПЧ-АДК
Данный АЭП с АДК реализован по системе ПЧ-АД.
Функциональная схема частотного регулирования представлена на рисунке 1

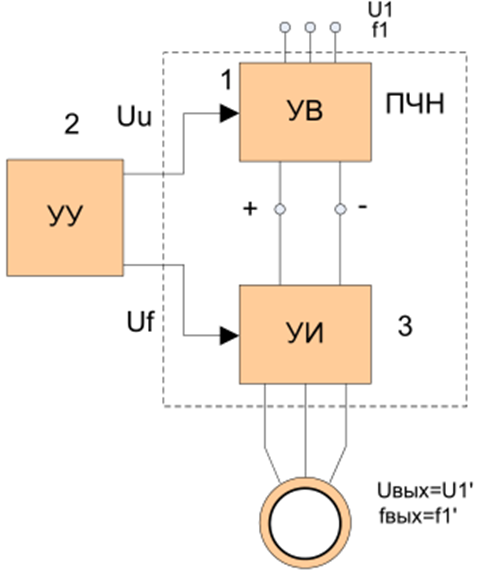

Рисунок 1 - Функциональная схема частотного регулирования
Условные обозначения на рисунке 1:
● U1, В; f1, Гц – входное значение, соответственно, амплитуды питающего напряжения и частоты.
● Uu, В; Uf, Гц – значения, соответственно, амплитуды и частоты, поступающие с контроллера.
● Uвых, В; fвых, Гц – выходные значения, соответственно, амплитуды и частоты, подаваемые на обмотку статора и соответствующие заданной частоте вращения ротора.
● УВ – управляемый выпрямитель, который преобразовывает переменное напряжение в постоянное.
● УУ – управляющее устройство (может быть программируемым логическим контролером или ЭВМ), которое формирует значение амплитуды и частоты, соответствующие заданной частоте вращения ротора.
● УИ – управляемый инвертор, который осуществляет преобразование сформированного значения амплитуды напряжения из постоянной величины в переменную.
2. Выбор асинхронного двигателя
Таблица 1 - Исходные данные для варианта №6
Вариант | Диаграмма | М1, | М2, | М3, | М4 | t1 | t2, | t3, | t4, | n, | Величина напряжения, |
Н*м | Н*м | Н*м | Н*м | с | с | с | с | об/мин | В | ||
6 | а | 200 | 400 | 300 | 0 | 200 | 100 | 150 | 50 | 2827 | 380 |
Рисунок 2 - Исходная диаграмма для варианта №6
