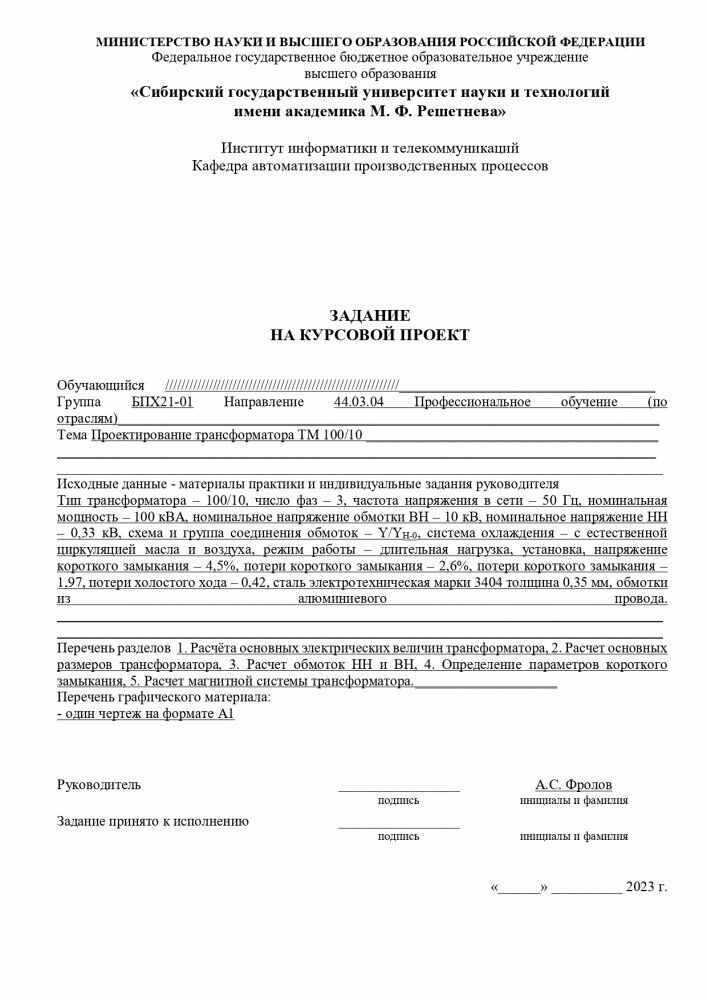

Курсовая работа: Проектирование трансформатора ТМ 100/10

Обучающийся

///////////////////////////////////////////////////////////____________________________________

Группа БПХ21-01 Направление 44.03.04 Профессиональное обучение (по отраслям)____________________________________________________________________________

Тема Проектирование трансформатора ТМ 100/10 _________________________________________ ____________________________________________________________________________________

_____________________________________________________________________________________

Исходные данные - материалы практики и индивидуальные задания руководителя

Тип трансформатора – 100/10, число фаз – 3, частота напряжения в сети – 50 Гц, номинальная мощность – 100 кВА, номинальное напряжение обмотки ВН – 10 кВ, номинальное напряжение НН – 0,33 кВ, схема и группа соединения обмоток – Y/Y_H-0, система охлаждения – с естественной циркуляцией масла и воздуха, режим работы – длительная нагрузка, установка, напряжение короткого замыкания – 4,5%, потери короткого замыкания – 2,6%, потери короткого замыкания – 1,97, потери холостого хода – 0,42, сталь электротехническая марки 3404 толщина 0,35 мм, обмотки из алюминиевого провода. _____________________________________________________________________________________

_____________________________________________________________________________________

Перечень разделов 1. Расчёта основных электрических величин трансформатора, 2. Расчет основных размеров трансформатора, 3. Расчет обмоток НН и ВН, 4. Определение параметров короткого замыкания, 5. Расчет магнитной системы трансформатора.____________________

Перечень графического материала:

- один чертеж на формате А1
