Курсовая работа: Проектирование двухтрансформаторной понизительной подстанции

Реферат

Представленный курсовой проект является учебным. Объем составляет 38 листов пояснительной записки и 2 листа графической части. Пояснительная записка содержит 4 таблиц, 7 рисунков и 12 источников литературы.

Ключевые слова: главная понизительная подстанция, мощность, номинальное напряжение, подстанция, электрическое оборудование, токи короткого замыкания, силовой трансформатор, компенсирующее устройство, трансформатор тока, трансформатор напряжения.

Курсовой проект включает в себя 6 разделов. Основными разделами являются: выбор типа и мощности силового трансформатора; расчет токов короткого замыкания; выбор оборудования подстанции; расчет заземляющих устройств; расчет молниезащиты.

Содержание

Реферат. 2

Содержание. 3

Введение. 5

1 Исходные данные. 6

2 Выбор типа и мощности силового трансформатора. 8

2.1 Определение присоединённой мощности. 9

2.2 Определение суммарной мощности нагрузки на шинах ГПП.. 10

2.3 Определение ориентировочной мощности силового трансформатора 10

2.4 Построение годового графика электрических нагрузок по продолжительности. 10

2.5 Определение времени максимальных потерь и их стоимости. 14

2.6 Определение коэффициента .. 15

2.7 Выбор мощности трансформатора из номограмм. 15

2.8 Проверка выбранного трансформатора по перегрузочной способности 16

2.9 Проверка возможности обеспечения электроснабжения одним трансформатором всей нагрузки в случае выхода из строя одного. 18

3 Расчет токов короткого замыкания. 19

4 Выбор оборудования подстанции. 23

4.1 Выбор выключателей на стороне 110 кВ.. 23

4.2 Выбор разъединителей на стороне 110 кВ.. 24

4.3 Выбор ограничителей перенапряжения на стороне 110 кВ.. 25

4.4 Выбор трансформаторов тока на стороне 110 кВ.. 25

4.5 Выбор трансформаторов напряжения на стороне 110 кВ.. 26

4.6 Выбор выключателей на стороне 10 кВ.. 27

4.7 Выбор разъединителей на стороне 10 кВ.. 28

4.8 Выбор компенсирующих устройств на стороне 10 кВ.. 29

5 Расчет заземляющих устройств. 30

5.1 Расчет сопротивления фундамента трансформатора. 30

5.2 Расчет сопротивления сваи или ж/б стойки. 31

5.3 Расчет суммарного сопротивления естественных заземлителей. 32

6 Расчет молниезащиты.. 34

Заключение. 36

Список использованных источников. 37

Введение

Электроэнергетика является одной из ключевых отраслей современной экономики, обеспечивающей функционирование промышленности, транспорта, коммунального хозяйства и других сфер жизнедеятельности общества. Важнейшим звеном в системе передачи и распределения электроэнергии являются понижающие подстанции, которые преобразуют высокое напряжение в более низкое, пригодное для потребителей.

Главная понижающая подстанция (ГПП) играет особую роль в энергоснабжении крупных промышленных предприятий, городов и других энергоёмких объектов. Её проектирование требует тщательного расчёта и выбора оборудования, учёта требований надёжности, безопасности и экономической эффективности.

Важной задачей курсового проекта является формирование знаний и навыков у студентов необходимых для выполнения поставленных задач в области энергетики, в данном случае – это проектирование ГПП.

1 Исходные данные

Мощность системы: .

Протяженность линий напряжением в 100 кВ: .

Доли категорий электроснабжения: .

Коэффициент мощности на шинах: .

Установленная мощность на 1 секции шин: .

Установленная мощность на 2 секции шин: .

Длина кабельной линии, питающей двигатель: .

Мощность двигателя: .

Число отходящих кабельных ЛЭП от шин ГПП n = 62.

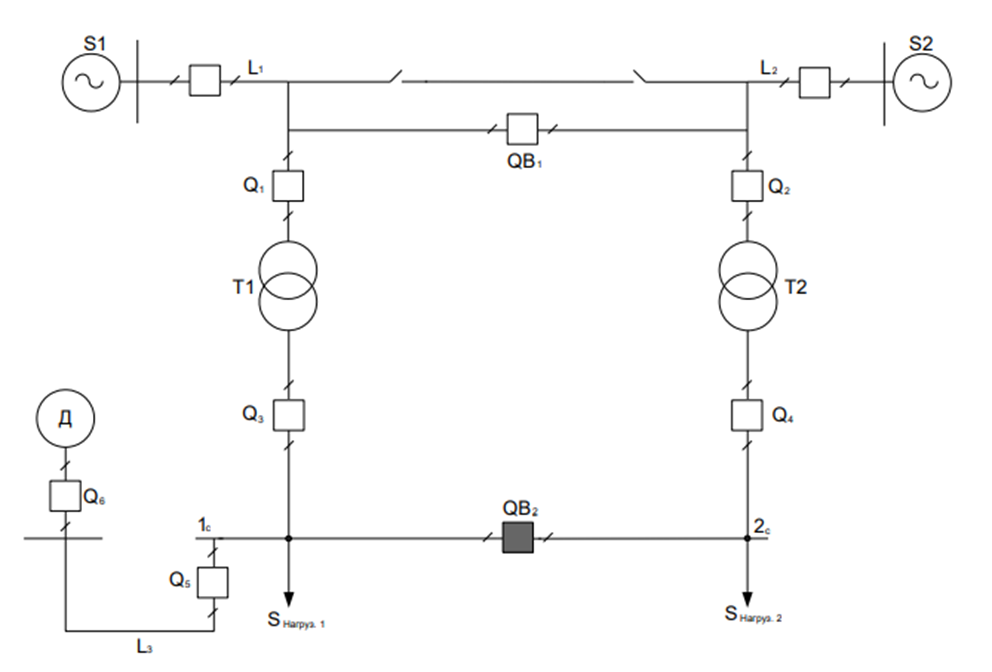

Заданная схема участка цепи двух трансформаторной понизительной подстанции 110/10 кВ на рисунке 1.

Рисунок 1 – Схема электрической сети

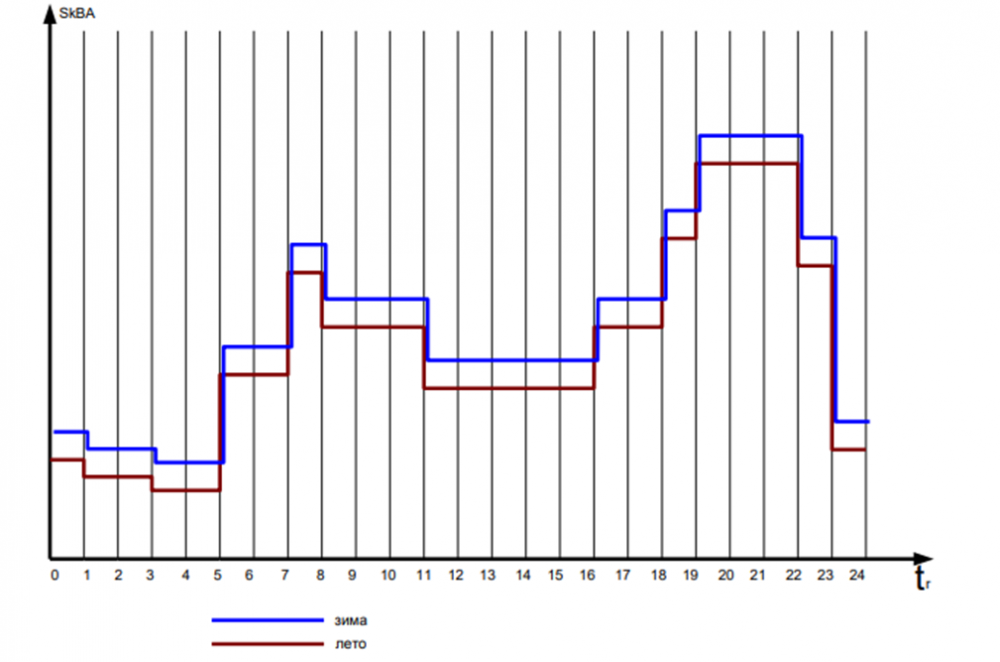

Заданный график нагрузок приведён на рисунке 2.

Рисунок 2 – График нагрузки
