Изучение влияния параметров профиля рельефа дифракционной решетки, сформированной на никелевой матрице, на ее дифракционную эффективность

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ имени М.В.ЛОМОНОСОВА»
ФИЗИЧЕСКИЙ ФАКУЛЬТЕТ МГУ
Кафедра общей физики Изучение влияния параметров профиля рельефа дифракционной решетки, сформированной на никелевой матрице, на ее дифракционную эффективность

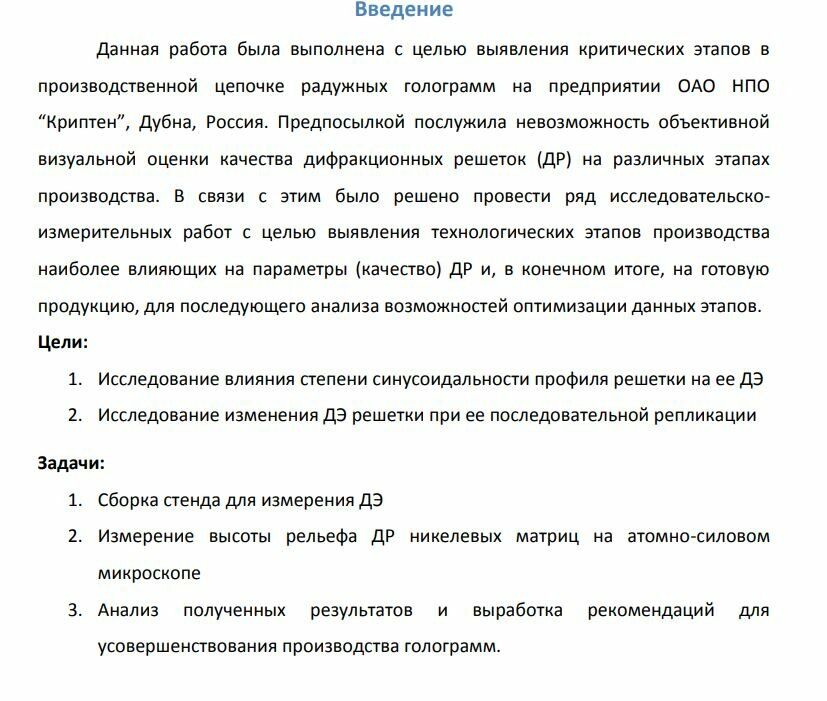

Введение

Данная работа была выполнена с целью выявления критических этапов в производственной цепочке радужных голограмм на предприятии ОАО НПО “Криптен”, Дубна, Россия. Предпосылкой послужила невозможность объективной визуальной оценки качества дифракционных решеток (ДР) на различных этапах производства. В связи с этим было решено провести ряд исследовательскоизмерительных работ с целью выявления технологических этапов производства наиболее влияющих на параметры (качество) ДР и, в конечном итоге, на готовую продукцию, для последующего анализа возможностей оптимизации данных этапов.
Цели: 1. Исследование влияния степени синусоидальности профиля решетки на ее ДЭ 2. Исследование изменения ДЭ решетки при ее последовательной репликации
Задачи: 1. Сборка стенда для измерения ДЭ 2. Измерение высоты рельефа ДР никелевых матриц на атомно-силовом микроскопе 3. Анализ полученных результатов и выработка рекомендаций для усовершенствования производства голограмм.
Голограммы и методы их записи

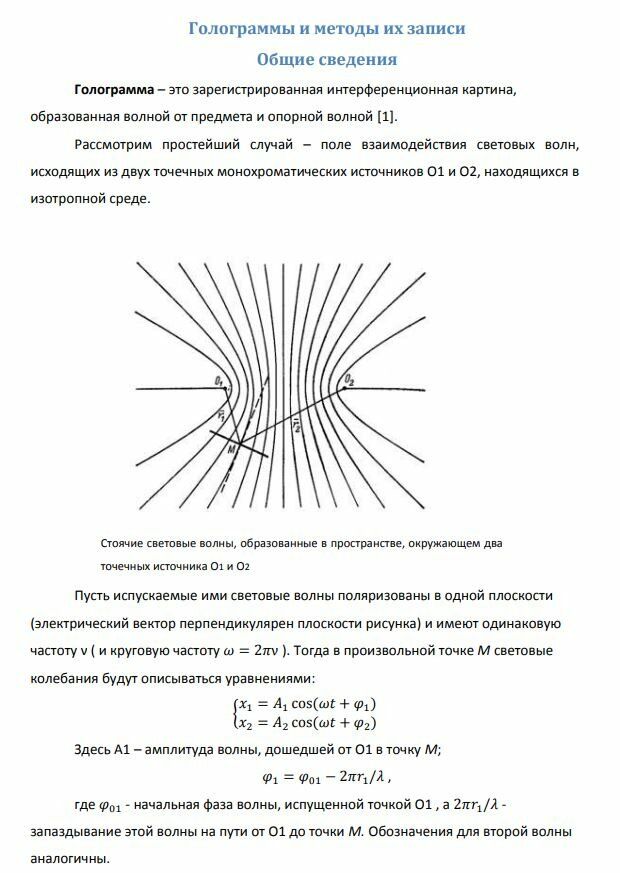

Общие сведения Голограмма – это зарегистрированная интерференционная картина, образованная волной от предмета и опорной волной [1]. Рассмотрим простейший случай – поле взаимодействия световых волн, исходящих из двух точечных монохроматических источников О1 и О2, находящихся в изотропной среде.
