Курсовой - Проектирование ленточного транспортёра с двухступенчатым цилиндрическим редуктором, выполненным по развёрнутой схеме

Описание

Расчётно – пояснительная записка по курсу «Детали машин»

«Проектирование ленточного транспортёра с двухступенчатым цилиндрическим редуктором, выполненным по развёрнутой схеме»

Студент: Зикий Е.В.

Группа: МТ 11-63

Преподаватель: Шубин А.Н.


Оглавление

1. Кинематический расчёт и выбор электродвигателя. 4

2. Расчёт передач. 6

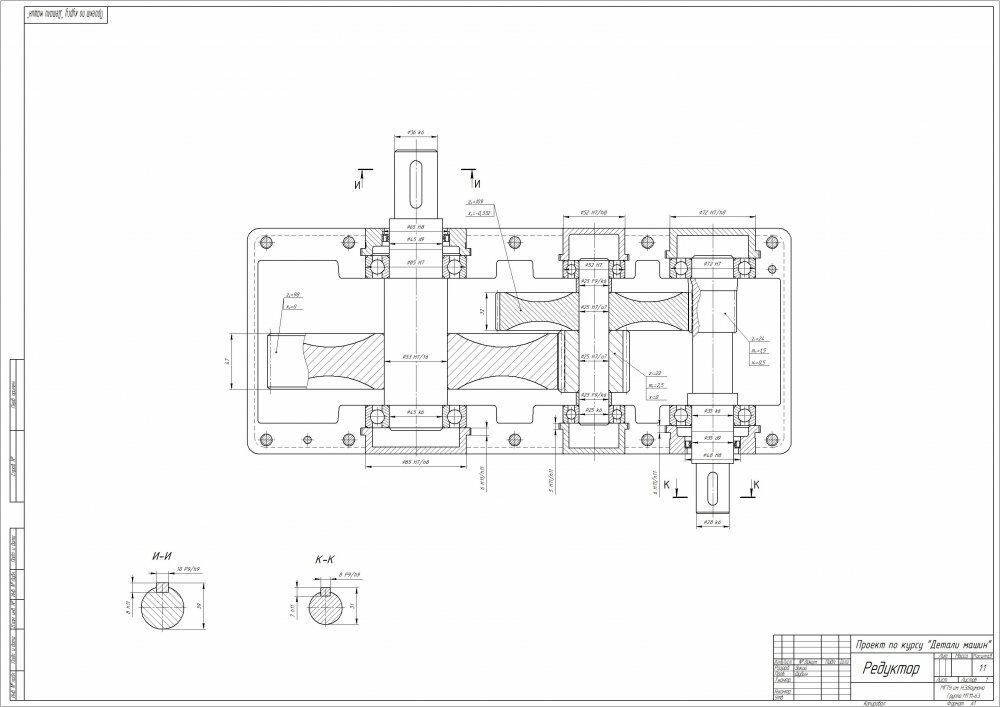

3. Эскизное проектирование. 12

3.1 Проектные расчёты валов. 12

3.2 Составление компоновочной схемы редуктора. Выбор типа подшипников и схемы их установки 13

4. Расчёт соединений для передачи крутящего момента. 13

4.1. Соединение ступицы тихоходного колеса с валом.. 13

4.2. Соединение ступицы быстроходного колеса с валом.. 15

4.3. Соединение ступицы тихоходной шестерни с валом.. 16

5. Конструирование корпусных деталей и крышек подшипников. 17

6. Выбор смазочных материалов и системы смазывания. 19

7. Подбор подшипников. 20

7.1 Быстроходный вал. 20

7.2 Промежуточный вал. 22

7.3. Тихоходный вал. 25

8. Расчёт валов на статическую прочность и сопротивление усталости. 27

8.1. Расчёт быстроходного вала на прочность. 27

8.2. Расчёт промежуточного вала на прочность. 34

8.3. Расчёт тихоходного вала на прочность. 38

9. Компоновка приводного вала. 45

9.1. Подбор подшипников для приводного вала. 45

9.2. Расчёт приводного вала на прочность. 48

10. Выбор муфт. 55

11. Список использованных источников. 56

1. Кинематический расчёт и выбор электродвигателя

с.8-с.14[1]

1.1 Определение требуемой мощности электродвигателя.

Определяется мощность привода, то есть мощность на выходе:

где Ft- окружная сила на барабане, Н; v- скорость ленты, м/с.

Определяется требуемая мощность электродвигателя:

где - общий коэффициент полезного действия привода; ηмуф- КПД муфты; ηопор- КПД опоры; ηцил.пер.-КПД цилиндрической передачи.

1.2 Расчёт частоты вращения вала двигателя и выбор электродвигателя.

Определяется частота вращения приводного вала:

где v- скорость ленты, м/с; D- диаметр барабана, мм.

Определяется требуемая частота вращения вала электродвигателя:

где uT- передаточное число тихоходной ступени зубчатой цилиндрической передачи; uБ- передаточное число быстроходной ступени зубчатой цилиндрической передачи.

По таблице 19.28, с.510[1] выбирается электродвигатель:

100L2/2850: Nдв=5.5кВт, nдв=2850об/мин.

1.3 Расчёт общего передаточного отношения привода.

Определяется общее передаточное число привода:

Так как в схеме привода отсутствуют цепные и ременные передачи передаточное отношение редуктора определяется:

Определяются передаточные числа быстроходной и тихоходной ступеней редуктора:

1.4 Определение моментов на валах и их частот вращения.

Определяется частота вращения вала тихоходной ступени редуктора:

Определяется частота вращения вала колеса промежуточной ступени двухступенчатого редуктора:

Определяется частота вращения быстроходного вала, с.13[1]:

Определяется вращающий момент на приводном валу:

Определяется момент на тихоходном валу редуктора:

Определяется момент на промежуточном валу редуктора:

где ηз.т.= ηцил.пер.- КПД зубчатой передачи тихоходной ступени.

Определяется момент на быстроходном валу редуктора:

где ηз.б.= ηцил.пер.- КПД зубчатой передачи быстроходной ступени.
