Ответы к тесту/контрольной 1: Рубежный контроль

Вопросы к Рубежному контроль №1

• Типы резьб и их классификация. Геометрические параметры треугольной резьбы (показать на эскизе). Расчет резьбы на срез.
• Формула для момента завинчивания. В каких случаях ею пользуются? Что такое приведенный угол трения? Какие мероприятия снижают вероятность самоотвинчивания?
• Изобразить поперечное сечение и рассчитать резьбовое соединение, в котором две пластины стянуты одним болтом, установленным с зазором, и нагружены сдвигающей силой.
• Изобразить поперечное сечение и рассчитать резьбовое соединение, в котором две пластины стянуты одним болтом, установленным без зазора, и нагружены сдвигающей силой.
• Привести эскиз и изложить методику расчета группового резьбового соединения, в котором две пластины стянуты болтами, установленными с зазором, и нагружены в плоскости стыка силой и моментом.
• Привести эскиз и изложить методику расчета группового резьбового соединения, в котором две пластины стянуты болтами, установленными без зазора, и нагружены в плоскости стыка силой и моментом.
• Изложить методику расчета прочности группового резьбового соединения, нагруженного после затяжки болтов растягивающей силой, раскрывающей стык.
• Изложить методику расчета прочности группового резьбового соединения, нагруженного после затяжки болтов опрокидывающим моментом, раскрывающим стык.
• Распределение нагрузки по виткам резьбы. Какой причиной вызвана неравномерность этого распределения? Способы повышения равномерности распределения. Где это нужно и почему? Привести эскизы.
• КПД резьбы и способы его повышения применительно к передаче винт-гайка.
• Расчеты на износостойкость передачи винт-гайка и на устойчивость ее винта.
• Сварные соединения. Изложить расчет сварного соединения двух пластин встык, нагруженных растягивающей силой и моментом. Дать эскиз и указать размеры. Нагрузка постоянная.
• Сварные соединения. Изложить расчет сварного соединения двух пластин внахлестку с наложением двух лобовых и двух фланговых швов, нагруженных растягивающей силой и моментом. Дать эскиз и указать размеры. Нагрузка постоянная.
• Сварные соединения. Изложить расчет сварного соединения двух пластин втаврстыковым швом, нагруженных растягивающей силой и моментом. Дать эскиз и указать размеры. Нагрузка постоянная.
• Сварные соединения. Изложить расчет сварного соединения двух пластин втавругловыми швами, нагруженных растягивающей силой и моментом. Дать эскиз и указать размеры. Нагрузка постоянная.
• Шпоночные соединения. Изобразить поперечный и продольный разрезы соединения призматической шпонкой, обозначить его размеры и изложить расчет такого соединения, используя введенные обозначения.
• Шпоночные соединения. Изобразить поперечный и продольный разрезы соединения сегментной шпонкой, обозначить его размеры и изложить расчет такого соединения, используя введенные обозначения.
• Шпоночные соединения. Изобразить поперечный и продольный разрезы соединения круглой шпонкой, обозначить его размеры и изложить расчет такого соединения, используя введенные обозначения.
• Шлицевые соединения. Изобразить поперечный разрез прямобочного шлицевого соединения с центрированием по наружному диаметру, обозначить его размеры и изложить расчет такого соединения, используя введенные обозначения.
• Шлицевые соединения. Изобразить поперечный разрез прямобочного шлицевого соединения с центрированием по внутреннему диаметру, обозначить его размеры и изложить расчет такого соединения, используя введенные обозначения.
• Шлицевые соединения. Изобразить поперечный разрез эвольвентного шлицевого соединения, обозначить его размеры и изложить расчет такого соединения, используя введенные обозначения.
• Виды шлицевых соединений, их сравнительная оценка и области применения. Привести эскизы.
• Изложить методику подбора посадки с натягом для передачи заданного крутящего момента и осевой силы, если заданы материал деталей, чистота обработки поверхностей и размеры соединения.
• Способы сборки соединения с натягом. Как найти необходимую силу запрессовки, Как найти необходимую температуру нагрева или охлаждения при сборке температурным деформированием деталей?

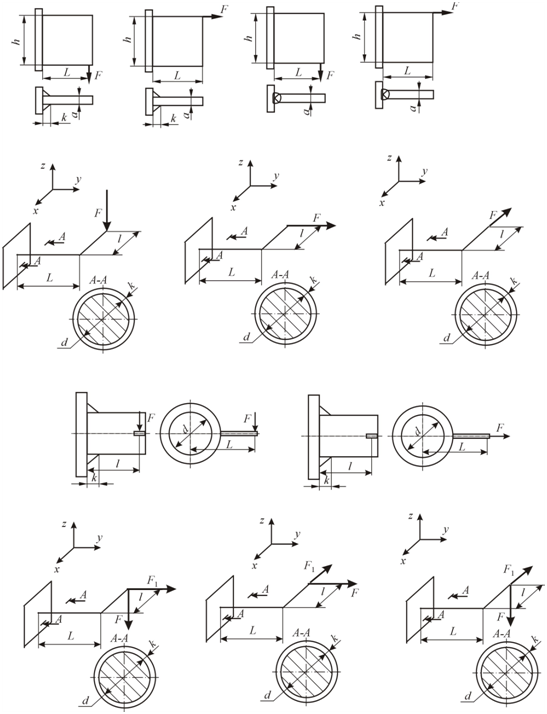

• Рассчитать одно из сварных соединений, изображенных на эскизе.

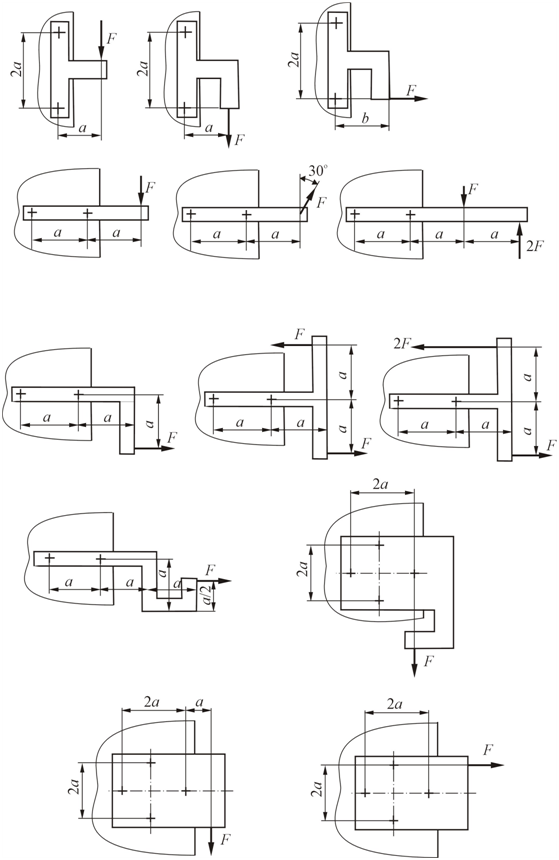

• Сила приложена в плоскости стыка. Болты установлены с зазором. Изобразить поперечное сечение соединения по болту. Рассчитать одно из резьбовых соединений двух пластин.
• Задачи решены в общем виде
