Лабораторная работа: Заклёпочное соединение

РЕФЕРАТ

Пояснительная записка: 15 страниц, 5 рисунков, 2 таблицы, 4 источника, 1 приложение.

Графическая часть: 2 листа формата А4.

ЗАКЛЁПКИ, ОБШИВКА, НАПРЯЖЕНИЯ, СМЯТИЕ, СРЕЗ, ЛИСТ.

Объектом исследования является заклёпочное соединение стыка листов из материала Д16АТ с одной накладкой, нагруженное нормальными силами, касательными силами и одновременно обеими погонными силами.

Цель лабораторной работы – расчётное определение прочностных и геометрических характеристик объекта исследования.

В процессе работы были учтены следующие условия: соединение должно выдержать нагрузки на смятие листа и срез заклёпки.

В процессе работы были определены диаметр и длина заклёпки, шаг заклёпочного шва, количество заклёпочных рядов, а также расстояние от стыка листов до заклёпки. В результате работы представлены таблица с результатами расчётов для трёх случаев нагружения и конструкторская документация, которая состоит из сборочного чертежа и спецификации заклёпочного соединения при третьем случае нагружения.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4

ЗАДАНИЕ 5

1 ПОДБОР ДИАМЕТРА ЗАКЛЁПКИ. 6

2 ОПРЕДЕЛЕНИЕ ШАГА В ЗАКЛЁПОЧНОМ ШВЕ 8

2.1 Определение шага при нагружении нормальными силами. 8

2.2 Определение шага при нагружении касательными силами. 9

2.3 Определение шага при комбинированном нагружении. 10

3 ОПРЕДЕЛЕНИЕ ДЛИНЫ ЗАКЛЕПКИ И РАССТОЯНИЯ ОТ КРАЯ. 12

ЗАКЛЮЧЕНИЕ 14

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. 15

ВВЕДЕНИЕ

Заклёпочное соединение – это неподвижное неразъёмное соединение, которое широко применяется на производстве самолётов и вертолётов. В промышленности существует множество различных типов заклёпочных соединений, которые отличаются материалом, геометрией закладной головки, назначением, конструкцией и технологией клёпки [1].

Обычно в авиастроении заклёпки применяются для соединения листов обшивки с силовым набором крыла или соединения элементов поперечного силового набора с элементами продольного силового набора.

В этой лабораторной работе исследуется заклепочное многорядное соединение с одной накладкой с плоско-скруглённой головкой заклёпки стыка двух листов.

ЗАДАНИЕ

Сконструировать стык листов из материала Д16АТ с помощью одной накладки для трех случаев нагружения:

1. Обшивка нагружена постоянным по величине потоком нормальных сил N.

2. Обшивка нагружена постоянным по величине потоком касательных сил T.

3. Обшивка нагружена одновременно потоками нормальных сил N и касательных сил T. Напряжения в регулярной зоне для этого случая принять равными s = 0,6[s ], t = 0,8[t ].

Исходные данные указаны в таблице 1.

Таблица 1 – Исходные данные

Принять толщину накладки [1].

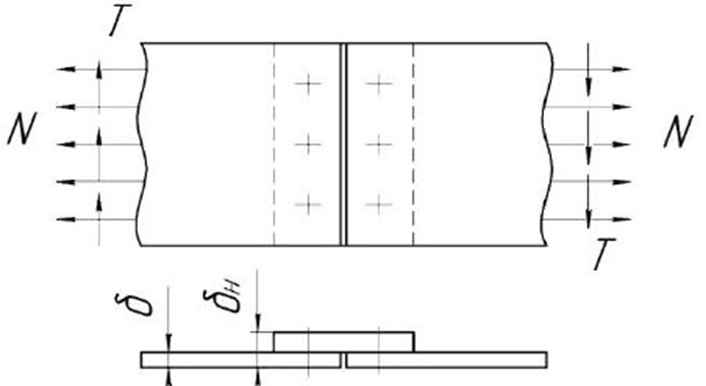

Схема нагружения стыка листов обшивки изображена рисунке 1.
