Цель работы

Цель работы состоит в изучении и практическом усвоении раздела курса технической термодинамики, посвященного процессам истечения газов и паров.

Задание

1. Ознакомиться по учебнику и конспекту лекций с основными положениями раздела истечения газов и паров.

2 Исследовать зависимость расхода водяного пара, протекающего через суживающееся сопло от давления за соплом.

3 Определить скоростной коэффициент (р и коэффициент расхода ц сопла.

Описание экспериментальной установки

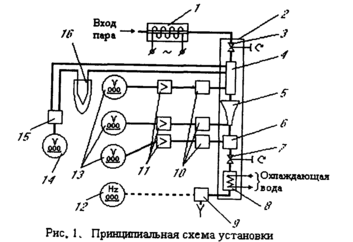

Принципиальная схема экспериментальной установки для исследования истечения водяного пара представлена на рис 1.

Установка работает на водяном паре, поступающем с ТЭЦ МЭИ из отбора турбины при давлении 0,4 - 0,5 МПа. Перед поступлением в установку пар нагревается до температуры 250 °С при помощи нагревателя /, установленного на трубе, подводящей пар к экспериментальной установке.

Основным элементом экспериментальной установки является рабочая ячейка 2, которая включает в себя входной вентиль 3, верхнюю измерительную камеру 4, суживающееся сопло 5, нижнюю измерительную камеру 6, выходной вентиль 7 и теплообменник 8.

Перегретый пар последовательно протекает через входной вентиль 3 в верхнюю измерительную камеру 4, где измеряются параметры пара на входе в сопло - давление р\ и температура /i. Далее происходит процесс истечения водяного пара через суживающееся сопло 5, в выходном сечении которого сделан отбор для измерения давления в минимальном (выходном) сечении сопла - рг . В нижней измерительной камере 6, куда происходит истечение из сопла, измеряется давление -рср, которое регулируется выходным вентилем 7. Затем пар поступает в теплообменник 8, где он конденсируется с помощью охлаждающей воды. Образовавшийся конденсат поступает в предварительно тарированную по объему емкость-расходомер 9 с электромагнитным клапаном.

Для измерения давлений р\, р^ и р^ используются манометры сильфонные 10 типа МС-Э2, преобразующие величину давления в электрический сигнал. Эти сигналы поступают на усилители // типа УП-20, генерирующие постоянный ток, пропорциональный величинам измеряемых давлений. Цифровые вольтметры 13 типа Ф-203 показывают избыточные давления p^,pгv^ р^ в кг/см² . Температура /, измеряется хромель - алюмелевой термопарой в комплекте со вторичными приборами преобразователями 15 типа П-1312 и цифровым вольтметром 14 типа Щ-1312, который дает показания температуры в °С. Холодные спаи термопары находятся в сосуде Дьюара 16 с тающим льдом.

Так как скорость прохождения пара через сопло очень велика, то процесс истечения весьма близок к адиабатному. Размеры сопла (диаметр минимального сечения </э) приводятся на стенде.
