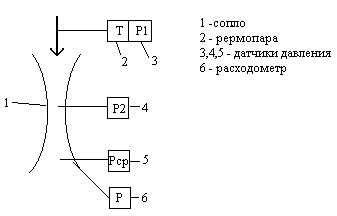

Схема установки.
Т
аблица измерений.
| № | t, C | P1изб кгс/см2 | P1 абс бар | P2изб кгс/см2 | P2 абс бар | Pсризб кгс/см2 | Pср абс бар | = Рср/Р1 | r, c | m=k/r, кг/с |
| 1 | 219 | 1.8 | 2.75 | 0,56 | 1,54 | 0,28 | 1,26 | 0,46 | 131,4 | 0,00122 |
| 2 | 219 | 1.8 | 2.75 | 0,56 | 1,54 | 0,41 | 1,39 | 0,51 | 132,5 | 0,00121 |
| 3 | 219 | 1.8 | 2.75 | 0,57 | 1,55 | 0,52 | 1,5 | 0,55 | 131 | 0,00123 |
| 4 | 219 | 1.8 | 2.75 | 0,62 | 1,6 | 0,62 | 1,6 | 0,58 | 133 | 0,00121 |
| 5 | 221 | 1.8 | 2.75 | 0,78 | 1,75 | 0,81 | 1,79 | 0,65 | 135,7 | 0,00119 |
| 6 | 219 | 1.8 | 2.75 | 1,02 | 1,99 | 1,02 | 1,99 | 0,72 | 146,8 | 0,00110 |
| 7 | 218 | 1.8 | 2.75 | 1,22 | 2,19 | 1,21 | 2,18 | 0,79 | 163,3 | 0,00098 |
| 8 | 212 | 1.8 | 2.75 | 1,45 | 2,41 | 1,42 | 2,38 | 0,87 | 205,5 | 0,00078 |
| 9 | 202 | 1.8 | 2.75 | 1,64 | 2,6 | 1,62 | 2,58 | 0,94 | 361,9 | 0,00044 |
Р = 751мм рт. ст.=0.99бар k = 160.8 г dc = 2,0 мм
1 кгс/см2 = 735 мм рт. ст.; 1 бар = 735 мм рт. ст.
Погрешность 2д 1м/с
Для расчета точек 1 и 2.
Критическое давление
Ркр = крР1 = 0,551.8= 1,8 бар
-
для точки 2
теоретический массовый расход
;
P1=3,297 бар Т1 = 223 С h1 = 2917 кДж/кг v1 = 0,685 м3/кг s1=7,36 кДж/(кг/К)
P2=1,8 бар h2 = 2797 кДж/кг v2 = 1,1 м3/кг
Pср = 1,307 бар < Ркр то процесс идет до давления Ркр = 1,8 бар
тогда m = 1,6910-3 кг/с
Действительная скорость истечения из сопла
mд = 0,00149 кг/с
h2д = 2818,8 кДж/кг v2д = 1,13 м3/кг
w2д = 443,157 м/с w2д = 442,924 м/с
Для точки 11
P1 = 3,297 Т1 = 202 С => h1 = 2867 кДж/кг s1 = 7,285 кДж/(кг/К)
P2 = Рср = 2,856 бар => h2 = 2843 кДж/кг v2 = 0.741м3/кг
, тогда m = 1,12410-3 кг/с
Действительная скорость истечения из сопла
mд = 0,00099 кг/с
h2д = 2847,9 кДж/кг v2д = 0,748 м3/кг
w2д = 195,44 м/с w2д = 194,82 м/с
