Цель работы : Экспериментальное исследование изотермического процесса сжатия реального газа – диоксида углерода, составление термического уравнения состояния и расчет термодинамических свойств СО2.
1. Принципиальная схема установки и комментарии к ней.

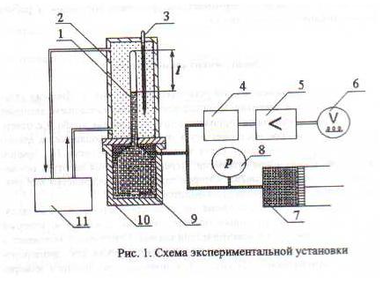

Схема экспериментальной установки дана на рис. 1. Диоксид углерода находится в стеклянном капилляре 1, выдерживающем давление 70-100 бар. К капилляру припаяна снизу стеклянная колба 9 с отверстием, через которое поступает ртуть и сжимает находящееся в капилляре исследуемое в-во. Ртуть залита в стальной сосуд 10, причем ее уровень всегда выше отверстия. Передача давления на ртуть осуществляется с помощью
масла, которое заполняет пространство над ртутью в сосуде. Сжатие масла производится
прессом 7.
Давление масла измеряется индукционным преобразователем давления 4, который давление преобразует в электрический сигнал. Усилитель 5 усиливает и преобразует этот сигнал в постоянный эл. ток, пропорциональный измеряемому давлению. Ток протекает во внешней измерительной цепи через эл. сопротивление. Падение напряжения на этом сопротивлении измеряется цифровым вольтметром 6. Сопротивление подобрано так, что цифровой вольтметр 6 показывает абсолютное давление в барах. В схеме предусмотрен контрольный манометр 8.
Для обеспечения изотермичности капилляр 1 помещен в резервуар 2, через который непрерывно протекает вода. В резервуар 2 может подаваться вода либо из водопровода, либо из термостата 11; переключающий вентиль смонтирован на стенде.
Резервуар 2 изготовлен из оргстекла, поэтому процесс сжатия диоксида углерода в капилляре 1 и происходящая при этом конденсация хорошо видна.
Температура воды измеряется лабораторным термометром 3, при равновесном состоянии температуры диоксида углерода и воды равны.
2. Расчетные формулы:
3. Журнал наблюдений:
Таблица эксп. изотермы при t = 4,8 оС
| t , оС | P, бар | l, град | l, мм | v, м3/кг | Z |
| 4,8 | 5,2 | 53,7 | 311,46 | 0,098 | 0,9699 |
| 4,8 | 5,4 | 51,7 | 299,86 | 0,095 | 0,9764 |
| 4,8 | 5,6 | 49,7 | 288,26 | 0,091 | 0,9698 |
| 4,8 | 5,9 | 47,7 | 276,66 | 0,087 | 0,9769 |
| 4,8 | 6,1 | 45,7 | 265,06 | 0,084 | 0,9752 |
| 4,8 | 6,5 | 42,7 | 247,66 | 0,078 | 0,9649 |
| 4,8 | 7,1 | 39,7 | 230,26 | 0,073 | 0,9864 |
| 4,8 | 7,6 | 36,7 | 212,86 | 0,067 | 0,9691 |
| 4,8 | 8,3 | 33,7 | 195,46 | 0,062 | 0,9794 |
| 4,8 | 9,0 | 30,7 | 178,06 | 0,056 | 0,9592 |
| 4,8 | 9,9 | 27,7 | 160,66 | 0,051 | 0,9609 |
| 4,8 | 11,0 | 24,7 | 143,26 | 0,045 | 0,9421 |
| 4,8 | 12,4 | 21,7 | 125,86 | 0,04 | 0,9440 |
| 4,8 | 14,2 | 18,7 | 108,46 | 0,034 | 0,9189 |
| 4,8 | 16,5 | 15,7 | 91,06 | 0,029 | 0,9107 |
| 4,8 | 19,7 | 12,7 | 73,66 | 0,023 | 0,8624 |
| 4,8 | 24,8 | 9,7 | 56,26 | 0,018 | 0,8496 |
| 4,8 | 32,7 | 6,7 | 44,89 | 0,012 | 0,7468 |
| 4,8 | 39,6 | 3,9 | 22,62 | 0,007 | 0,5276 |
| 4,8 | 39,7 | 3,5 | 20,3 | 0,006 | 0,4534 |
| 4,8 | 39,8 | 3 | 17,4 | 0,005 | 0,3787 |
| 4,8 | 40,0 | 2,2 | 12,76 | 0,004 | 0,3045 |
| 4,8 | 40,4 | 1,2 | 6,96 | 0,002 | 0,1538 |
| 4,8 | 41,7 | 0,6 | 3,48 | 0,001 | 0,0794 |
| 4,8 | 47,3 | 0,6 | 3,48 | 0,001 | 0,09 |
| 4,8 | 49,7 | 0,6 | 3,48 | 0,001 | 0,0946 |
Таблица экспериментальной изотермы t = 40,2 оС
| t , оC | P, бар | l, град | l, мм | v, м3/кг | Z |
| 40,2 | 6,2 | 51,7 | 299,86 | 0,095 | 0,9945 |
| 40,2 | 6,6 | 48,7 | 282,46 | 0,089 | 0,9918 |
| 40,2 | 7,0 | 45,7 | 265,06 | 0,084 | 0,9929 |
| 40,2 | 7,5 | 42,7 | 247,66 | 0,078 | 0,9878 |
| 40,2 | 8,1 | 39,7 | 230,26 | 0,073 | 0,9984 |
| 40,2 | 8,7 | 36,7 | 212,86 | 0,067 | 0,9842 |
| 40,2 | 9,5 | 33,7 | 195,46 | 0,062 | 0,9945 |
| 40,2 | 10,4 | 30,7 | 178,06 | 0,056 | 0,9834 |
| 40,2 | 11,4 | 27,7 | 160,66 | 0,051 | 0,9817 |
| 40,2 | 12,7 | 24,7 | 143,26 | 0,045 | 0,9652 |
| 40,2 | 14,4 | 21,7 | 125,86 | 0,04 | 0,9726 |
| 40,2 | 16,5 | 18,7 | 108,46 | 0,034 | 0,9473 |
| 40,2 | 19,3 | 15,7 | 91,06 | 0,029 | 0,9451 |
| 40,2 | 23,5 | 12,7 | 73,66 | 0,023 | 0,9126 |
| 40,2 | 29,7 | 9,7 | 56,26 | 0,018 | 0,9027 |
| 40,2 | 40,1 | 6,7 | 38,86 | 0,012 | 0,8125 |
| 40,2 | 48,1 | 5,5 | 31,9 | 0,01 | 0,8122 |
Изотерма идеального газа при t = 40,2 oC
| t , оC | P, бар | v, м3/кг |
| 40,2 | 6,23 | 0,095 |
| 40,2 | 8,11 | 0,073 |
| 40,2 | 10,58 | 0,056 |
| 40,2 | 14,81 | 0,04 |
| 40,2 | 32,9 | 0,018 |
4. Вариант а.
Сравнение изотермы Ван-дер-Ваальса с экспериментальными изотермами.
