Цель работы : Экспериментальное исследование изотермического процесса сжатия реального газа – диоксида углерода, составление термического уравнения состояния и расчет термодинамических свойств СО2.
1. Принципиальная схема установки и комментарии к ней.

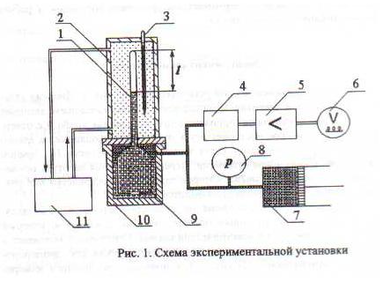

Схема экспериментальной установки дана на рис. 1. Диоксид углерода находится в стеклянном капилляре 1, выдерживающем давление 70-100 бар. К капилляру припаяна снизу стеклянная колба 9 с отверстием, через которое поступает ртуть и сжимает находящееся в капилляре исследуемое в-во. Ртуть залита в стальной сосуд 10, причем ее уровень всегда выше отверстия. Передача давления на ртуть осуществляется с помощью
масла, которое заполняет пространство над ртутью в сосуде. Сжатие масла производится
прессом 7.
Давление масла измеряется индукционным преобразователем давления 4, который давление преобразует в электрический сигнал. Усилитель 5 усиливает и преобразует этот сигнал в постоянный эл. ток, пропорциональный измеряемому давлению. Ток протекает во внешней измерительной цепи через эл. сопротивление. Падение напряжения на этом сопротивлении измеряется цифровым вольтметром 6. Сопротивление подобрано так, что цифровой вольтметр 6 показывает абсолютное давление в барах. В схеме предусмотрен контрольный манометр 8.
Для обеспечения изотермичности капилляр 1 помещен в резервуар 2, через который непрерывно протекает вода. В резервуар 2 может подаваться вода либо из водопровода, либо из термостата 11; переключающий вентиль смонтирован на стенде.
Резервуар 2 изготовлен из оргстекла, поэтому процесс сжатия диоксида углерода в капилляре 1 и происходящая при этом конденсация хорошо видна.
Температура воды измеряется лабораторным термометром 3, при равновесном состоянии температуры диоксида углерода и воды равны.
2. Расчетные формулы:
3. Журнал наблюдений:
Таблица эксп. изотермы при t = 2,9 оС
| t , оС | P, бар | l, град | l, мм | v, м3/кг | Z |
| 2,9 | 3,1 | 55,10 | 303,05 | 0,06713 | 0,924 |
| 2,9 | 3,5 | 50,10 | 275,55 | 0,06104 | 0,922 |
| 2,9 | 4,0 | 45,10 | 248,05 | 0,05495 | 0,914 |
| 2,9 | 4,7 | 40,10 | 220,55 | 0,04886 | 0,915 |
| 2,9 | 5,6 | 35,10 | 193,05 | 0,04277 | 0,907 |
| 2,9 | 6,8 | 30,10 | 165,55 | 0,03667 | 0,897 |
| 2,9 | 8,5 | 25,10 | 138,05 | 0,03058 | 0,877 |
| 2,9 | 11,1 | 20,10 | 110,55 | 0,02449 | 0,857 |
| 2,9 | 16,1 | 15,10 | 83,05 | 0,01840 | 0,819 |
| 2,9 | 19,8 | 10,10 | 55,55 | 0,01231 | 0,743 |
| 2,9 | 24,8 | 8,10 | 44,55 | 0,00987 | 0,685 |
| 2,9 | 28,5 | 6,10 | 33,55 | 0,00743 | 0,547 |
| 2,9 | 33,4 | 5,60 | 30,80 | 0,00682 | 0,503 |
| 2,9 | 37,4 | 5,10 | 28,05 | 0,00621 | 0,458 |
| 2,9 | 38,1 | 4,60 | 25,30 | 0,00560 | 0,413 |
| 2,9 | 38,2 | 4,10 | 22,55 | 0,00500 | 0,369 |
| 2,9 | 38,5 | 3,60 | 19,80 | 0,00439 | 0,324 |
| 2,9 | 38,5 | 3,10 | 17,05 | 0,00378 | 0,279 |
| 2,9 | 38,5 | 2,60 | 14,30 | 0,00317 | 0,235 |
| 2,9 | 42,0 | 2,10 | 11,55 | 0,00256 | 0,190 |
| 2,9 | 50,0 | 1,60 | 8,80 | 0,00195 | 0,164 |
Таблица эксп. изотермы при t = 39 оС
| t , оC | P, бар | l, град | l, мм | v, м3/кг | Z |
| 39 | 8,20 | 55,1 | 303,05 | 0,06713 | 0,933103 |
| 39 | 9,00 | 50,1 | 275,55 | 0,06104 | 0,931203 |
| 39 | 10,00 | 45,1 | 248,05 | 0,05495 | 0,931409 |
| 39 | 11,30 | 40,1 | 220,55 | 0,04886 | 0,935808 |
| 39 | 12,80 | 35,1 | 193,05 | 0,04277 | 0,927857 |
| 39 | 14,80 | 30,1 | 165,55 | 0,03667 | 0,920009 |
| 39 | 17,50 | 25,1 | 138,05 | 0,03058 | 0,907143 |
| 39 | 21,50 | 20,1 | 110,55 | 0,02449 | 0,89248 |
| 39 | 27,70 | 15,1 | 83,05 | 0,01840 | 0,863815 |
| 39 | 38,80 | 10,1 | 55,55 | 0,01231 | 0,809314 |
| 39 | 46,00 | 8,1 | 44,55 | 0,00987 | 0,769497 |
| 39 | 56,60 | 6,1 | 33,55 | 0,00743 | 0,713034 |
Изотерма идеального газа при t = 39 oC
| t , оC | P, бар | v, м3/кг |
| 39 | 8,20 | 0,0719468 |
| 39 | 9,00 | 0,0655515 |
| 39 | 10,00 | 0,0589964 |
| 39 | 11,30 | 0,0522092 |
| 39 | 12,80 | 0,0460909 |
| 39 | 14,80 | 0,0398624 |
| 39 | 17,50 | 0,0337122 |
| 39 | 21,50 | 0,0274402 |
| 39 | 27,70 | 0,0212983 |
| 39 | 38,80 | 0,0152052 |
| 39 | 46,00 | 0,0128253 |
| 39 | 56,60 | 0,0104234 |
4. Вариант а.
Сравнение изотермы Ван-дер-Ваальса с экспериментальными изотермами.
4.1. Расчетные формулы:
Все расчеты сведем в таблицы:
Изотерма Ван-дер-Ваальса Изотерма Ван-дер-Ваальса
при t = 2,9 оС при t = 39 оС
| t , оC | P, бар |
| 2,9 | 7,4864631 |
| 2,9 | 8,2000581 |
| 2,9 | 9,0636707 |
| 2,9 | 10,129992 |
| 2,9 | 11,47953 |
| 2,9 | 13,241595 |
| 2,9 | 15,637392 |
| 2,9 | 19,077323 |
| 2,9 | 24,40786 |
| 2,9 | 33,609541 |
| 2,9 | 39,290772 |
| 2,9 | 46,586248 |
| 2,9 | 48,605518 |
| 2,9 | 50,609391 |
| 2,9 | 52,468184 |
| 2,9 | 53,939115 |
| 2,9 | 54,569697 |
| 2,9 | 53,525027 |
| 2,9 | 49,369035 |
| 2,9 | 40,695856 |
| 2,9 | 39,650773 |
| t , C | P, бар |
| 39 | 8,49503867 |
| 39 | 9,31093904 |
| 39 | 10,2999548 |
| 39 | 11,523595 |
| 39 | 13,076327 |
| 39 | 15,110954 |
| 39 | 17,8915132 |
| 39 | 21,9156441 |
| 39 | 28,2391301 |
| 39 | 39,5023217 |
| 39 | 46,7996998 |
| 39 | 56,9328117 |
