Билет 2

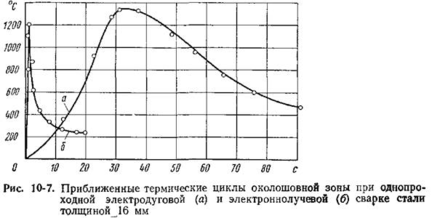

4. Термические циклы и их влияние на свойства сварного соединения околошовной зоны. Сварка дна однопроходная.

5. Сущность, схемы, технологические возможности, области применения автоматической сварки под флюсом.

6. Выберите способ сварки пластины толщиной 2 мм встык из титанового сплава. Нарисуйте схему сварки выбранного способа (это стыковая сварка 2мм, надо применить автоматическую дуговую сварку с неплавящимся электродом в среде защитных газов или электронно-лучевую).

4.В результате теплового воздействия дуги металл изделия в точках на самом шве или вблизи него претерпевает нагрев и охлаждение. Каждый участок металла подвергается термической обработке, в результате которой меняется его структура. Совокупность участков основного металла, в которых в результате воздействия источника тепла изменилась структура или свойства, называют зоной термического влияния. Термическое воздействие чаще ухудшает свойства околошовной зоны. Для оценки характера влияния сварки на свойства сварного соединения важно установить характер термических циклов точек и влияние этих циклов на структуру и свойства металла. Получить качественное сварное соединение можно правильным выбором режима и техники сварки, а также хорошей подготовкой кромок свариваемых частей.

Однопроходная сварка осуществляется в вертикальном или близком к нему положении электрической дугой, горящей на торце пластинчатого электрода, предварительно введенного в стык. Электрод имеет на поверхности специальное электроизолирующее покрытие и продольные внутренние каналы для подачи присадочной проволоки. После сборки стыка и возбуждения дуги процесс осуществляется в автоматическом режиме. Кроме закладного электрода и порошковой проволоки, применение других материалов не требуется.

5. Для автоматической дуговой сварки под флюсом используют непокрытую электродную проволоку и флюс для защиты дуги и сварочной ванны от воздуха.

Дуга 10 горит между провол.3 и основн. Мет. 8.

В анна мет.9, флюс 5 (толщина 30-50мм), жидкий шлак 4, сварной шов 7, шлак. Корка 6.

Характерно глубокое проплавление мет. Мет. Движется противоположно перемещ. Электрода.

Плюсы: производительность и качество в 5-20 раз выше ручной, ниже стоимость. КПД=0.9-0.95

Увеличение тока позволяет сваривать мет. До 20мм без разделки кромок.

Улучш. Кач-ва обусловлено получением улучш. Механич. Св-в.

Наплавке мет. Благодаря защите свар. Ванны флюсом.

Применение: для резервуаров для жидкостей и газов, корпусов судов, мостовых балок , труб прямошовных и спиральных и автомобильных колёс.

6. Это стыковая сварка 2мм, надо применить автоматическую дуговую сварку с неплавящимся электродом в среде защитных газов или электронно-лучевую. Возьмём первый вариант.

1 -присадочный пруток или проволока

2-сопло, 3-токоподводящий мундштук

4-корпус горелки, 5-неплавящийся электрод

6-рукоядь горелки, 7-атмосфера защитного газа

8-сварочная дуга, 9-ванна распл. Мет.

10-касета с проволокой, 11-механизм подачи
