МОСКОВСКИЙ

ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

им. Н. Э. Баумана

Домашнее задание по курсу

«Электронные устройства роботов»

Расчёт усилительного каскада

Студенты: Санников М.

Арепьева Н.

Группа: СМ 11-51

Преподаватель: Панков В. А.

Москва 2004 г.

Исходные данные.

U_{н max}=10B.

I_{н max}=0.3 A.

R_н=33 Ом.

f_раб=100 Гц.

K_u

Транзистор:

Тип: BSX 45-10 n-p-n

P_k max = 5 Вт

I_К max = 1 А

U_КЭ max= 40 В

I_КБ0 = 0.01мА

h_21Э:63…160

fгр = 50 МГц

1 ) Проведем статические испытания заданного транзистора в цепи :

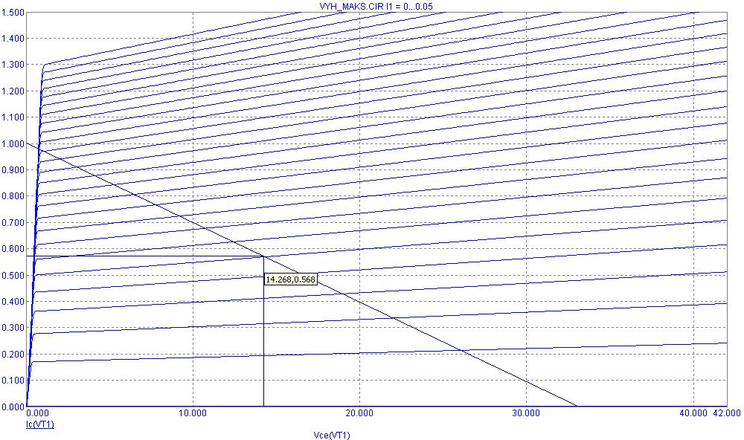

По выходной характеристике выбираем рабочую точку :

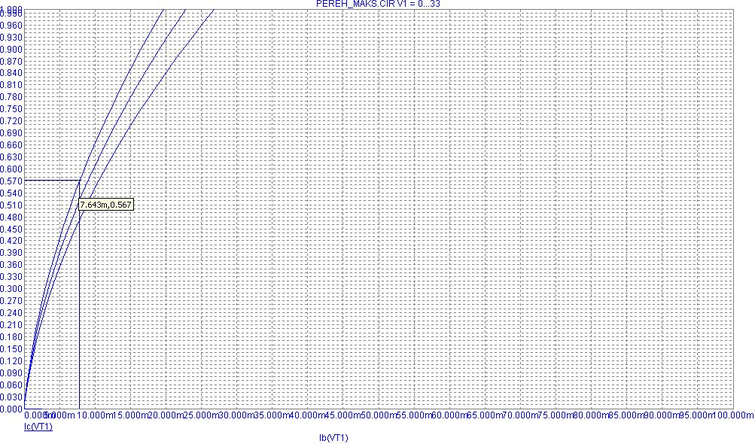

По переходной характеристике находим коэф. усиления по току :

, тогда

Выбираем значение коэффициента усиления по току – 75

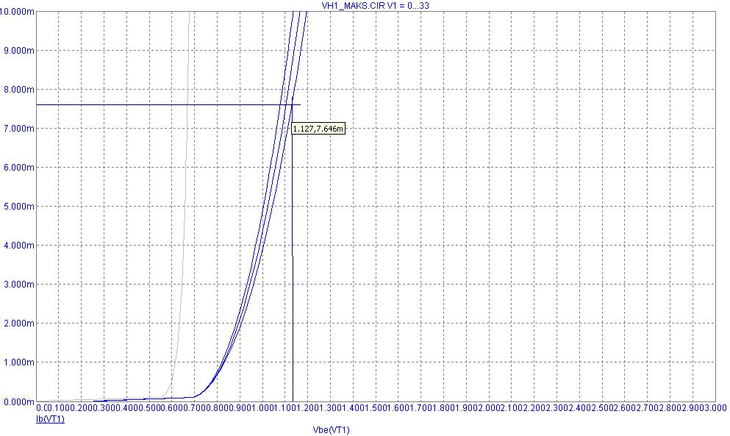

По входной характеристике получаем :

.

Таким образом получили следующие данные для расчета каскада :

S_ik = 2

2) Расчет каскада :

Сопротивление резистора коллекторной цепи :

Сопротивление резистора эммитерной цепи:

, т.е

Сопротивления базового делителя :

Конденсаторы:

Корректируя, значения сопротивлений по нормальному ряду получаем:

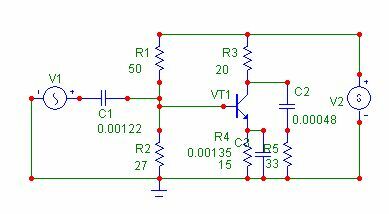

Схема каскада:

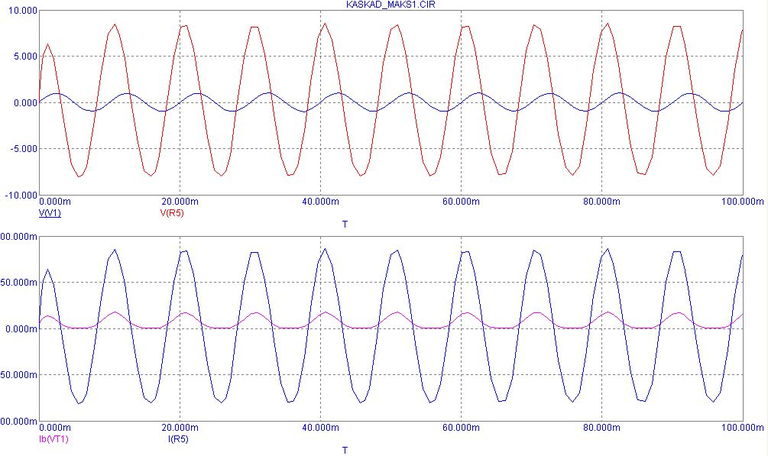

Результаты моделирования:

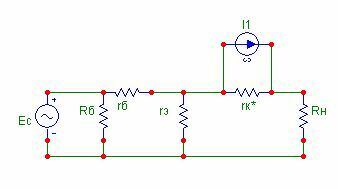

3)Расчет технических показателей схемы:

1. =75

2.

3. =13.6
