МОСКОВСКИЙ

ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

им. Н. Э. Баумана

Домашнее задание по курсу

«Электронные устройства роботов»

Расчёт усилительного каскада

Студенты: Дусаев А. Ф.

Смоленцева Б. А.

Группа: СМ 11-51

Преподаватель: Панков В. А.

Москва 2004 г.

Исходные данные.

U_{н max}=100B.

I_{н max}=2 A.

R_н=50 Ом.

f_раб=200 Гц.

K_u

Транзистор:

Тип: BUV24 n-p-n

P_k max = 250 Вт

I_К max = 20 А

U_{КЭ0 гр}= 400В

U_{КБ0 max}= 450В

I_КБ0 мА

h_21Э:15…60

fгр = 8 МГц

1 ) Проведем статические испытания заданного транзистора в цепи :

По выходной характеристике выбираем рабочую точку :

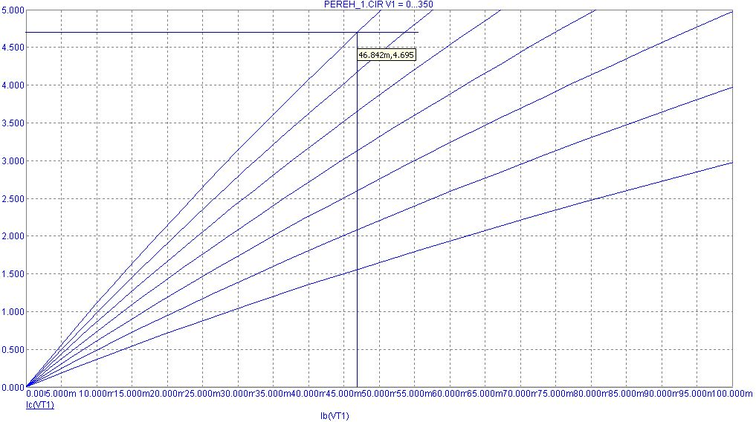

По переходной характеристике находим коэф. усиления по току :

, тогда

Выбираем значение коэффициента усиления по току – 100

По входной характеристике получаем :

.

Таким образом получили следующие данные для расчета каскада :

S_ik = 2

2) Расчет каскада :

Сопротивление резистора коллекторной цепи :

Сопротивление резистора эммитерной цепи:

, т.е

Сопротивления базового делителя :

Конденсаторы:

В процессе отладки схемы, так как при найденных параметрах каскад не обеспечивает необходимого напряжения на нагрузке, корректируем сопротивления базового делителя и индуктивность на эмиттере:

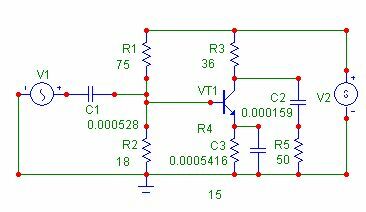

Схема каскада:

Результаты моделирования:

3)Расчет технических показателей схемы:

С учетом скорректированных параметров

и

1. =100

2.

3. =8.2
