• Сингулярная антенна^[19]

• Чип-антенна^[20]

Фрактальная антенна

• Сверхширокополосные антенны

• Антенны на принципе электродинамического подобия

• Биконическая антенна

• Дискоконусная антенна

• Излучатель типа "бабочка"

• Логопериодическая антенна^[21]

• Вибраторная логопериодическая антенна

• Спиральная логопериодическая антенна

• Фрактальная антенна^[22][23][24]

• Т-рупор

• Антенна Вивальди

• Антенная решетка^[25]

• Фазированная антенная решётка

• Пассивные ФАР

• Активные ФАР

• Цифровая антенная решётка^[24][26]

• Многолучевая антенная решетка

• MIMO-антенна

• CTS-антенна^[27]

• Антенна с обработкой сигнала

• Радиоинтерферометр

• Антенна с синтезированной апертурой ^[28]

• Радиооптическая антенная решетка^[29]

• Антенны с линейными размерами << λ

• Магнитная антенна

• Рамочная

• С ферритовым сердечником

• Распределённые антенны

• Частично излучающий кабель^[30]

• Антенны для преобразования энергии электромагнитной волны в электрическую энергию и для средств RFID

• Ректенна = антенна + выпрямитель

• Наноантенна — антенна для резонансного преобразования излучения оптического диапазона в электрическую энергию^[31][32]

• Псевдо-антенны (антенны с мифическими техническими характеристиками)

• Ртутная антенна

• CFA-антенна

• EH-антенна (шутливо называемая «НЕ-антенна» из-за ошибочного обоснования механизма работы)^[33][34]

• Концептуальные антенны

• Гравитационная антенна

37. Антенны. Диполи

Симметричный вибратор (Диполь) — простейшая и наиболее распространённая антенна. В наиболее простом варианте он представляет собой прямолинейный проводник длиной 2l радиуса a, питаемый в середине от генератора токами высокой частоты.

Тонкий вибратор

Если радиус проводников вибратора a <<l, a << λ, то такой вибратор называется тонким. Коротким вибратором называется вибратор у которого l<0.5*λ, а длинным — вибратор у которого l>0.5*λ.

38. Параболлические антенны.

Существует 2 основных вида параболических антенн — прямофокусные и офсетные.

Прямофокусная (симметричная) антенна[править | править вики-текст]

Прямофокусная параболическая спутниковая антенна

Прямофокусная (осесимметричная) антенна является антенной с апертурой в виде параболоида вращения. Диаметр антенны определяет ее усиление и соответственно стабильность приема спутниковых сигналов. В зависимости от используемого геостационарного спутника, диаметры приемных антенн могут быть от 0,55 м до 5 м. В фокусе параболического зеркала установлены облучатели. Обычно такие антенны используются для приёма сигналов в C-диапазоне и в Ku-диапазоне. Параболические антенны используются и для передачи сигналов на спутники. К облучателям спутниковых антенн присоединяют малошумящие усилители (МШУ) с низкими уровнями шумов и конверторы, что позволяет усиливать высокочастотный сигнал непосредственно после облучателей и конвертировать его в сигнал промежуточной частоты. Сигнал промежуточной частоты передаётся уже по кабелям, соединенными с конвертерами для дальнейшего усиления и детектирования.

Офсетная параболическая спутниковая антенна

Офсетная антенна — наиболее распространена в индивидуальном приёме спутникового телевидения, хотя в настоящее время используются и другие принципы построения наземных спутниковых антенн. Офсетная антенна представляет собой несимметричную вырезку из параболоида вращения с облучателем в фокусе параболоида. Фокус такого сегмента расположен ниже геометрического центра антенны. Это устраняет затенение полезной площади антенны облучателем и его опорами, что повышает ее коэффициент полезного использования при одинаковой площади зеркала с осесимметричной антенной. К тому же, облучатель установлен ниже центра тяжести антенны, тем самым увеличивая ее устойчивость при ветровых нагрузках. Зеркало офсетной антенны крепится почти вертикально. В зависимости от географической широты угол ее наклона немного меняется. Такое положение исключает собирание в чаше антенны атмосферных осадков, которые сильно влияют на качество приема. На просвет антенна представляет не круг а эллипс, вытянутый по вертикали. Размеры офсетной антенны обычно приводят в эквиваленте усиления по отношению к прямофокусным. Если по горизонтали данный размер совпадает, то по вертикали он будет, примерно, на 10 % больше.

Обычно офсетные антенны используются для приёма сигнала С и Ku-диапазона (в линейной и круговой поляризации). Однако возможен и приём сигнала в Ка-диапазоне, а также комбинированный.

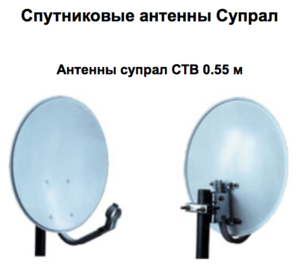

39. Пример характеристик современных антенн

Основные характеристики антенн:

Материал: Сталь (0.55 мм)

Тип зеркальной системы: offset

Размеры рефлектора: 520x550мм.

Ширина луча: 3.3гр.

Фокусное расстояние: 367мм.

Диапазон частот, Ггц: 10,7-12,75

Коэффициент усиления: 34,5

Тип подвески: Азимутальная

Диапазон установки: 10 "-70"

Масса антенны: 3,5 кг.

Страна-производитель: Россия
