В настоящее время используются два принципа построения проверочной матрицы кода. Первый основан на генерации начальной проверочной матрицы с помощью псевдослучайного генератора. Коды, полученные таким способом называют случайными (англ. random-like codes). Второй — использование специальных методов, основанных, например, на группах и конечных полях. Коды, полученные этими способами называют структурированными. Лучшие результаты по исправлению ошибок показывают именно случайные коды, однако структурированные коды позволяют использовать методы оптимизации процедур хранения, кодирования и декодирования, а также получать коды с более предсказуемыми характеристиками.

В своей работе Галлагер предпочёл с помощью генератора псевдослучайных чисел создать начальную проверочную матрицу небольшого размера с заданными характеристиками, а далее увеличить её размер, дублируя матрицу и используя метод перемешивания строк и столбцов для избавления от циклов определённой длины.

В 2003 году Джеймсом МакГованом и Робертом Вильямсоном был предложен способ удаления циклов из матрицы LDPC-кода, в связи с чем стало возможным в начале сгенерировать матрицу с заданными характеристиками (n, j, k), а затем удалить из неё циклы. Так происходит в схеме Озарова-Вайнера^[5].

В 2007 году в журнале «IEEE Transactions on Information Threory» была опубликована статья об использовании конечных полей для построения квази-цикличных LDPC-кодов для каналов с аддитивным белым Гауссовым шумом и двоичных каналов со стиранием.

Декодирование[править | править вики-текст]

34. Антенны. Основные характеристики

Антенны - радиотехнические устройства, предназначенные для приема или излучения электромагнитных волн. Антенны является составной частью любой радиотехнической системы, связанной с излучением или приемом радиоволн. К таким системам относят: системы радиосвязи, радиовещания, телевидения, радиорелейной связи, радиолокации и др.

Конструктивно антенны представляет собой набор трубок, металлических пластин, проводов, металлических рупоров, отражающих металлических зеркал различной конфигурации, волноводов с металлическими стенками, в которых вырезаны щели, диэлектриков и магнитодиэлектриков.

Принцип работы: электромагнитные колебания высокой частоты, модулированные полезным сигналом, сформированном в передающем устройстве, преобразуются передающей антенной в электромагнитные волны и излучаются в пространство.

Связь между передающим устройством и антенной осуществляется с помощью фидера (специальный кабель).

Электромагнитные волны, поступающие через фидер от передатчика, преобразуются антенной в расходящиеся электромагнитные волны свободного пространства.

Приемная антенна улавливает радиоволны, распространяемые в свободном пространстве (эфире) и преобразует их в высокочастотный сигнал, подводимый с помощью фидера к приемнику. В соответствии с принципом обратимости, свойства антенны, работающей в режиме передачи, не изменяются при работе этой антенны в приемном режиме.

Краткие сведения об основных параметрах антенн

К основным характеристикам и параметрам приёмных и передающих антенн относятся:

полоса пропускания

поляризация

входной импеданс

коэффициент стоячей волны

диаграмма направленности

коэффициент направленного действия

коэффициент усиления антенны

коэффициент полезного действия антенны

шумовая температура антенны

35. Диаграмма направленности антенны

Диаграмма направленности (антенны) — графическое представление зависимости коэффициента усиления антенны или коэффициента направленного действия антенны от направления антенны в заданной плоскости^[1].

Основные положения

Диаграммой направленности (ДН) антенны по полю часто называют зависимость модуля комплексной амплитуды вектора напряженности электрической компоненты электромагнитного поля, создаваемого антенной в дальней зоне, от угловых координат и точки наблюдения в горизонтальной и вертикальной плоскости, то есть зависимость .

ДН обозначается символом . ДН нормируют — все значения делят на максимальное значение и обозначают нормированную ДН символом . Очевидно, .

Также можно определить ДН как комплексную величину. В этом случае, аналогично указанному выше, ДН есть:

,

где — комплексная амплитуда вектора в точке дальней зоны.

ДН характеризуется шириной её главного луча на уровне 0,5 от её максимального значения по мощности и коэффициентом усиления , которые связаны соотношениями:

, , ,

где , — эффективная площадь и протяженность апертуры антенны.

ДН обычно описываются не только в плоскости, но и в трехмерном отображении. Для упрощения их рассмотрения, принимают две проекции ДН:

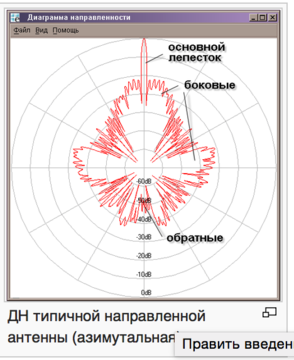

• горизонтальную (азимутальная)

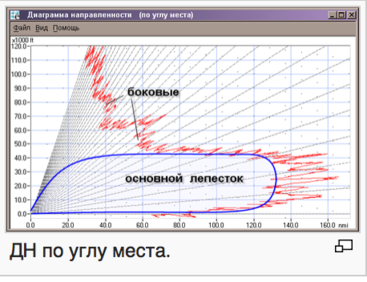

• вертикальную (по углу места)

При совместном рассмотрении проекций проясняется более полная картина самой ДН и, как подтверждает практика, по этим данным можно судить об эффективности антенны применительно к решению конкретной задачи.

Существуют амплитудные , фазовые Δω(θ, φ) и поляризационные ↑↓(θ, φ) ДН.

По форме диаграммы направленности антенны обычно подразделяются на узконаправленные и широконаправленные. Узконаправленные антенны имеют один ярко выраженный максимум, который называют основным лепестком и побочные максимумы, обычно имеющие отрицательное влияние, высоту которых стремятся уменьшить. Узконаправленные антенны применяют для концентрации мощности радиоизлучения в одном направлении для увеличения дальности действия радиоаппаратуры, а также для повышения точности угловых измерений в радиолокации. Широконаправленные антенны имеют хотя бы в одной плоскости диаграмму направленности, которую стремятся приблизить к кругу. Они находят применение например в радиовещании. Часто лепестки диаграммы направленности называют лучами антенны.

Диаграмма направленности антенны определяется амплитудно-фазовым распределением компонент электромагнитного поля в апертуре антенны, некоторой условной расчетной плоскости, связанной с ее конструкцией. Разработка антенны с требуемой диаграммы направленности сводится, таким образом, к задаче обеспечения нужной картины электромагнитного поля в плоскости апертуры. Существуют фундаментальные ограничения связывающие обратной зависимостью ширину луча и относительный размер антенны, то есть размер деленный на длину волны. Поэтому узкие лучи требуют антенн больших размеров или коротких волн. С другой стороны, максимальное сужение луча при данном размере антенны ведет к возрастанию уровня боковых лепестков. Поэтому в данном моменте приходится идти на приемлемый компромисс.

ДН обычно измеряют в горизонтальной или вертикальной плоскостях, для облучателей - в плоскостях Е или Н.

Диаграмма направленности антенн обычно обладает свойством взаимности, то есть аналогично работает на передачу и прием.

Экспериментальное изучени

Исследование ДН небольших антенн производят в безэховых камерах. Для больших антенн, не помещающихся в камеру, используют их уменьшенные модели; длину волны излучения также уменьшают в соответствующее число раз.

В случае построения диаграммы направленности для радиотелескопов выбирается яркий точечный источник на небе (зачастую — Солнце). Далее проводится серия наблюдений под разными углами, позволяющая построить распределение интенсивности в зависимости от направления, то есть искомую диаграмму направленности.

36. Антенны. Типы антенн

Основные типы антенн[править | править вики-текст]

Телевизионные директорные антенны метрового и дециметрового диапазонов горизонтальной поляризации

Уголковые антенны на первом искусственном спутнике Земли разработаны профессором РТФ МЭИ Марковым Г.Т.

• Вибраторная антенна

• Симметричный вибратор (диполь)

• Шунтовой вибратор

• Петлевой вибратор ("Петлевой вибратор Пистолькорса")

• Широкополосный "Диполь Надененко"

• Несимметричный вибратор

• Антенна Ground Plane

• Укороченная штыревая антенна

• Колинеарная антенна

• "Коаксиальная" антенна

• J-образная антенна^[4]

• Антенна зенитного излучения

• Диэлектрическая резонаторная антенна^[5][6]

• Антенна PIFA^[7]

• Вертикальная антенна верхнего питания

• Турникетная антенна

• Директорная антенна

• Волновой канал (антенна Уда-Яги)

• Антенна СГ (синфазная горизонтальная)

• Щелевая антенна

• Щелевой вибратор

• Волноводно-щелевая антенна

• Апертурная антенна^[8]

• Открытый конец металлического волновода

• Рупорная антенна

• Зеркальная антенна

• Прямофокусная зеркальная антенна

• Офсетная зеркальная антенна^[9]

• Антенна Кассегрена^[10]

• Антенна Грегори^[11]

• Зонтичная антенна

• Рупорно-параболические антенны

• Перископическая антенна

• Антенны со специальной формой диаграммы направленности

• Антенна с косекансной диаграммой направленности^[12]

• Линзовая антенна

• Линза Люнеберга

• Линза Ротмана ^[13]

• Линза Ван-Атта

• Антенна бегущей волны

• Спиральная антенна^[14]

• Диэлектрическая стержневая антенна

•

телевизионная комнатная антенна дециметрового диапазона в виде рамки.


Импедансные антенна

• Антенна вытекающей волны

• Антенна Бевереджа^[15]

• V-образная антенна^[16]

• Ромбическая антенна^[17]

• Антенна БС

• Слабонаправленные антенны диапазона СВЧ

• Микрополосковая антенна^[18]

• Патч-антенна

Характеристики
