10. Фазовая модуляция сигнала. Пример/примеры четырехуровневой PSK
Фа́зовая модуля́ция — один из видов модуляции колебаний, при которой фаза несущего колебания управляется информационным сигналом. Фазомодулированный сигнал имеет следующий вид:
,
где — огибающая сигнала;
является модулирующим сигналом;
— частота несущего сигнала; t — время.
Фазовая модуляция, не связанная с начальной фазой несущего сигнала, называется относительной фазовой модуляцией (ОФМ).
В случае, когда информационный сигнал является дискретным, то говорят о фазовой манипуляции. Хотя, строго говоря, в реальных изделиях манипуляции не бывает, так как для сокращения занимаемой полосы частот манипуляция производится не прямоугольным импульсом, а колоколообразным (приподнятым косинусом и др.). Несмотря на это, при модуляции дискретным сигналом говорят только о манипуляции.
Фа́зовая манипуля́ция ( англ. phase-shift keying (PSK)) — один из видов фазовой модуляции, при которой фаза несущего колебания меняется скачкообразно в зависимости от информационного сообщения.
При квадратурной фазовой манипуляции (англ. QPSK — Quadrature Phase Shift Keying или 4-PSK) используется созвездие из четырёх точек, размещённых на равных расстояниях на окружности. Используя 4 фазы, в QPSK на символ приходится два бита, как показано на рисунке. Анализ показывает, что скорость может быть увеличена в два раза относительно BPSK при той же полосе сигнала, либо оставить скорость прежней, но уменьшить полосу вдвое.
Хотя QPSK можно считать квадратурной манипуляцией (QAM-4), иногда её проще рассматривать в виде двух независимых модулированных несущих, сдвинутых на 90°. При таком подходе чётные (нечётные) биты используются для модуляции синфазной составляющей , а нечётные (чётные) — квадратурной составляющей несущей
. Так как BPSK используется для обеих составляющих несущей, то они могут быть демодулированы независимо.
11. Сравнение различных схем модуляции сигнала. Преимущества и недостатки
Двоичная фазовая манипуляция (англ. BPSK — binary phase-shift keying) — самая простая форма фазовой манипуляции. Работа схемы двоичной ФМн заключается в смещении фазы несущего колебания на одно из двух значений, нуль или (180°).
Эта модуляция является самой помехоустойчивой из всех видов ФМн, то есть при использовании бинарной ФМн вероятность ошибки при приёме данных наименьшая. Однако каждый символ несет только 1 бит информации, что обуславливает наименьшую в этом методе модуляции скорость передачи информации.
При квадратурной фазовой манипуляции (англ. QPSK — Quadrature Phase Shift Keying или 4-PSK) используется созвездие из четырёх точек, размещённых на равных расстояниях на окружности. Используя 4 фазы, в QPSK на символ приходится два бита, как показано на рисунке.
Анализ показывает, что скорость может быть увеличена в два раза относительно BPSK при той же полосе сигнала, либо оставить скорость прежней, но уменьшить полосу вдвое. При когерентном детектировании вероятность ошибки на бит для QPSK такая же, как и для BPSK
12. Применение различных схем модуляции в рамках 802.11n.

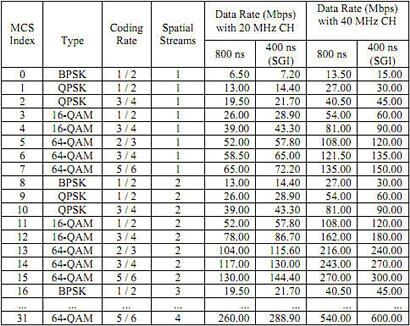

Здесь SGI это защитные интервалы между фреймами.
Spatial Streams это количество пространственных потоков.
Type это тип модуляции.
Data Rate это максимальная теоретическая скорость передачи данных в радиоканале в Mбит/сек.
13. Квадратурно-амплитудная модуляция
Квадратурная амплитудная модуляция КAM — QAM (Quadrature Amplityde Modulation) служит примером модуляции с большим числом бит в символах. Следовательно, можно получить и большее число состояний. Название 16-QAM означает 16 состояний на сигнальном созвездии, a 64-QAM означает 64 состояния. КАМ совмещает в себе амплитудную и фазовую модуляции. Выходные колебания образуются сложением модулированных сигналов квадратурных каналов, как и при фазовой манипуляции, однако обе несущие теперь модулированы и по амплитуде.
Импульсные сигналы в параллельном потоке однополярные. Логической 1 соответствует сигнал ±Am, (знак минус соответствует смене фазы модулированных колебаний на ), а логическому 0 соответствует нулевой уровень. Причем логическая 1 создает на выходе модулятора колебания с амплитудой Am, а логический 0 не создает колебаний. Выходной сигнал, таким образом, будет модулирован (точнее, манипулировав) и по фазе, и по амплитуде. Если входной поток битов после преобразования из последовательного в параллельный преобразовать в многоуровневый импульсный сигнал, то на выходе модулятора будут получаться фазоманипулированные многоуровневые по амплитуде колебания. Схема КАМ модулятора по принципу действия совпадает со схемой QPSK, разница лишь в том, что в преобразователе потока из последовательного в параллельный производится многоуровневое преобразование битовых символов. К настоящему времени освоена техника создания QPSK-модуляторов, имеющих 256 и более состояний.
Один канальный символ такого сигнала может переносить п = log2 m информационных битов.
Ширина спектра КАМ-сигнала примерно такая же, как и m-ичного ФМ-сигнала. Однако данный способ модуляции может обеспечить меньшую вероятность ошибки на бит передаваемой информации и поэтому иногда оказывается более предпочтительным. Следует, однако, отметить, что, так как амплитуда КАМ-сигнала принимает различные значения, то применение этого способа модуляции сопровождается повышением требований к линейности канала передачи.

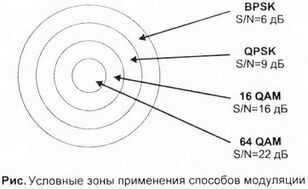

Разные способы модуляции позволяют получить разные скорости передачи при разных отношениях сигнал/шум. Использование КАМ-модуляции обеспечивает более высокую скорость передачи, но требует обеспечения большей величины отношения сигнал/шум. Поэтому такой способ целесообразно применять для пользователей, находящихся вблизи базовой станции. На удалении применяют QPSK и BPSK, позволяющие работать при меньших значениях сигнал/шум. Система автоматически переходит с одного вида модуляции на другой при смене условий передачи (отношения сигнал/шум — S/N). Схематично области применения разных способов модуляции в зависимости от расстояния показаны на рисунке:
14. Уплотнение с пространственным разделением
Одна из основных проблем построения беспроводных систем - это решение задачи доступа многих пользователей к ограниченному ресурсу среды передачи. Существует несколько базовых методов доступа (их еще называют методами уплотнения или мультиплексирования), основанных на разделении между станциями таких параметров, как пространство, время, частота и код. Задача уплотнения - выделить каждому каналу связи пространство, время, частоту и/или код с минимумом взаимных помех и максимальным использованием характеристик передающей среды.
Уплотнение с пространственным разделением
Основано на разделении сигналов в пространстве, когда передатчик посылает сигнал, используя код c, время t и частоту f области si. To есть каждое беспроводное устройство может вести передачу данных только в границах определенной территории, на которой любому другому устройству запрещено передавать свои сообщения.
К примеру, если радиостанция вещает на строго определенной частоте на закрепленной за ней территории, а какая-либо другая станция в этой же местности также начнет вещать на той же частоте, слушатели радиопередач не смогут получить "чистый" сигнал ни от одной из этих станций. Другое дело, если радиостанции работают на одной частоте в разных городах. Искажений сигналов каждой радиостанции не будет в связи с ограниченной дальностью распространения сигналов этих станций, что исключает их наложение друг на друга.
Характерный пример - системы сотовой телефонной связи.
15. Уплотнение с частотным разделением
Уплотнение с частотным разделением (Frequency Division Multiplexing - FDM)
Каждое устройство работает на определенной частоте, благодаря чему несколько устройств могут вести передачу данных на одной территории ( рис. 1.8). Это один из наиболее известных методов, так или иначе используемый в самых современных системах беспроводной связи.

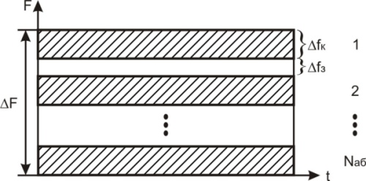

Рис. 1.8. Принцип частотного разделения каналов
Наглядная иллюстрация схемы частотного уплотнения - функционирование в одном городе нескольких радиостанций, работающих на разных частотах. Для надежной отстройки друг от друга их рабочие частоты должны быть разделены защитным частотным интервалом, который позволяет исключить взаимные помехи.
Эта схема, хотя и позволяет использовать множество устройств на определенной территории, сама по себе приводит к неоправданному расточительству обычно скудных частотных ресурсов, поскольку требует выделения своей частоты для каждого беспроводного устройства.
16. Уплотнение с временным разделением
Уплотнение с временным разделением (Time Division Multiplexing - TDM)
В данной схеме распределение каналов идет по времени, т. е. каждый передатчик транслирует сигнал на одной и той же частоте области s, но в различные промежутки времени
(как правило, циклически повторяющиеся) при строгих требованиях ксинхронизации процесса передачи ( рис. 1.9).
Подобная схема достаточно удобна, так как временные интервалы могут динамично перераспределяться между устройствами сети. Устройствам с большим трафиком назначаются более длительные интервалы, чем устройствам с меньшим объемом трафика.
Основной недостаток систем с временным уплотнением - это мгновенная потеря информации при срыве синхронизации в канале, например из-за сильных помех, случайных или преднамеренных. Однако успешный опыт эксплуатации таких знаменитых TDM-систем, как сотовые телефонные сети стандарта GSM, свидетельствует о достаточной надежности механизма временного уплотнения.
увеличить изображение
Рис. 1.9. Принцип временного разделения каналов
