17. Сравнение различных схем мультиплексирования. Преимущества и недостатки

В информационных технологиях и связи, мультиплекси́рование (англ. multiplexing, muxing) — уплотнение канала, т. е. передача нескольких потоков (каналов) данных с меньшей скоростью (пропускной способностью) по одному каналу.

В телекоммуникациях мультиплексирование подразумевает передачу данных по нескольким логическим каналам связи в одном физическом канале. Под физическим каналом подразумевается реальный канал со своей пропускной способностью — медный или оптический кабель, радиоканал.

Мультиплексирование с разделением по частоте (англ. FDM, Frequency Division Multiplexing) предполагает размещение в пределах полосы пропускания канала нескольких каналов с меньшей шириной. Наглядным примером может послужить радиовещание, где в пределах одного канала (радиоэфира) размещено множество радиоканалов на разных частотах (в разных частотных полосах). Используется в сетях мобильной связи для разделения доступа.

Мультиплексирование с разделением по времени (англ. TDM, Time Division Multiplexing) предполагает кадровую передачу данных, при этом переход с каналов меньшей ширины (пропускной способности) на каналы с большей освобождает резерв для передачи в пределах одного кадра большего объёма нескольких кадров меньшего.

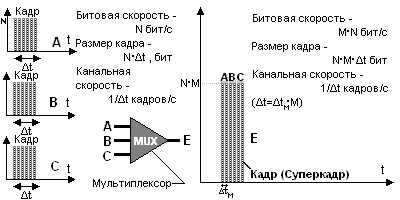

На рисунке: А, В и С — мультиплексируемые каналы с пропускной способностью (шириной) N и длительностью кадра Δt; E — мультиплексированный канал с той же длительносью Δt но с шириной M*N, один кадр которого (суперкадр) несёт в себе все 3 кадра входных мультиплексируемых сигналов последовательно, каждому каналу отводится часть времени суперкадра — таймслот, длиной Δt_M=Δt/M

Таким образом, канал с пропускной способностью M * N может пропускать M каналов с пропускной способностью N, причём при соблюдении канальной скорости (кадров в секунду) результат демультиплексирования совпадает с исходным потоком канала (А, В или С на рисунке) и по фазе, и по скорости, т. е. протекает незаметно для конечного получателя.

Основные применения

• беспроводные TDMA-сети, Wi-Fi, WiMAX;

• канальная коммутация в PDH и SONET/SDH;

• пакетная коммутация в ATM, Frame Relay, Ethernet, FDDI;

• коммутация в телефонных сетях;

• последовательные шины: PCIe, USB.

Мультиплексирование с разделением по длине волны (англ. WDM, Wavelength Division Multiplexing) предполагает передачу по одному оптическому волокну каналов на различных длинах волн. В основе технологии лежит факт того, что волны с разными длинами распространяются независимо друг от друга. Выделяют три основных типа спектрального уплотнения: WDM, CWDM и DWDM.

Основные применения

• городские сети передачи данных

• магистральные сети передачи данных

18. OFDM

OFDM (англ. Orthogonal frequency-division multiplexing — мультиплексирование с ортогональным частотным разделением каналов) является цифровой схемой модуляции, которая использует большое количество близко расположенных ортогональных поднесущих. Каждая поднесущая модулируется по обычной схеме модуляции (например, квадратурная амплитудная модуляция) на низкой символьной скорости, сохраняя общую скорость передачи данных, как и у обычных схем модуляции одной несущей в той же полосе пропускания. На практике сигналы OFDM получаются путем использования БПФ (Быстрое преобразование Фурье).

Основным преимуществом OFDM по сравнению со схемой с одной несущей является её способность противостоять сложным условиям в канале. Например, бороться с затуханием в области ВЧ в длинных медных проводниках, узкополосными помехами и частотно-избирательным затуханием, вызванным многолучевым характером распространения, без использования сложных фильтров-эквалайзеров. Канальная эквализация упрощается вследствие того, что OFDM сигнал может рассматриваться как множество медленно модулируемых узкополосных сигналов, а не как один быстро модулируемый широкополосный сигнал. Низкая символьная скорость делает возможным использование защитного интервала между символами, что позволяет справляться с временным рассеянием и устранять межсимвольную интерференцию (МСИ).

Применение

Проводная связь

• ADSL и VDSL

• DVB-C2, улучшенная версия цифрового кабельного телевидения стандарта DVB-C

Беспроводная связь

• беспроводные системы связи стандарты IEEE 802.11 и HIPERLAN/2;

• наземные системы цифрового телевидения DVB-T, DVB-T2 и ISDB-T;

• наземные системы мобильного телевидения DVB-H, DVB-T2, T-DMB, ISDB-T и MediaFLO;

• система цифрового радиовещания DRM;

• беспроводные системы связи стандарта Flash-OFDM;

• беспроводные системы связи стандарта LTE;

• беспроводные системы связи стандарта IEEE 802.16 (WiMAX);

• беспроводные системы связи стандарта IEEE 802.20, IEEE 802.16e (Mobile WiMAX) and WiBro;

• беспроводные системы связи стандарта IEEE 802.15.3a.

19. Технология расширенного спектра. FHSS

Технология расширенного спектра

Изначально метод расширенного спектра создавался для разведывательных и военных целей. Основная идея метода состоит в том, чтобы распределить информационный сигнал по широкой полосе радиодиапазона, что в итоге позволит значительно усложнить подавление или перехват сигнала. Первая разработанная схема расширенного спектра известна как метод перестройки частоты. Более современной схемой расширенного спектра является метод прямого последовательного расширения. Оба метода используются в различных стандартах и продуктах беспроводной связи.

Расширение спектра скачкообразной перестройкой частоты (Frequency Hopping Spread Spectrum - FHSS)

Для того чтобы радиообмен нельзя было перехватить или подавить узкополосным шумом, было предложено вести передачу с постоянной сменой несущей в пределах широкого диапазона частот. В результате мощность сигнала распределялась по всему диапазону, и прослушивание какой-то определенной частоты давало только небольшой шум. Последовательность несущих частот была псевдослучайной, известной только передатчику и приемнику. Попытка подавления сигнала в каком-то узком диапазоне также не слишком ухудшала сигнал, так как подавлялась только небольшая часть информации.

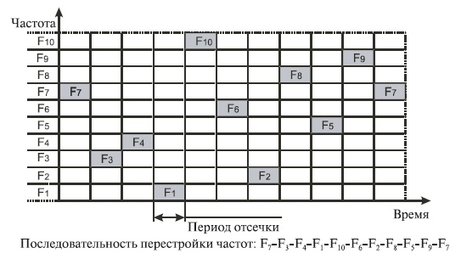

Идею этого метода иллюстрирует рис. 1.10.

В течение фиксированного интервала времени передача ведется на неизменной несущей частоте. На каждой несущей частоте для передачи дискретной информации применяются стандартные методы модуляции, такие как FSK или PSK. Для того чтобы приемник синхронизировался с передатчиком, для обозначения начала каждого периода передачи в течение некоторого времени передаются синхробиты. Так что полезная скорость этого метода кодирования оказывается меньше из-за постоянных накладных расходов на синхронизацию.

Рис. 1.10. Расширение спектра скачкообразной перестройкой частоты

Несущая частота меняется в соответствии с номерами частотных подканалов, вырабатываемых алгоритмом псевдослучайных чисел.Псевдослучайная последовательность зависит от некоторого параметра, который называют начальным числом. Если приемнику и передатчику известны алгоритм и значение начального числа, то они меняют частоты в одинаковой последовательности, называемой последовательностью псевдослучайной перестройки частоты.

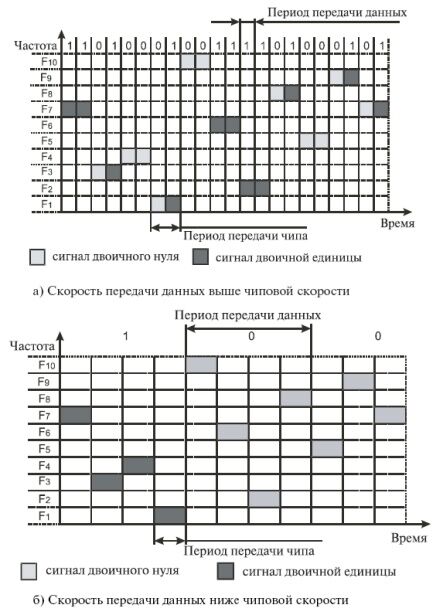

Если частота смены подканалов ниже, чем скорость передачи данных в канале, то такой режим называют медленным расширением спектра (рис. 1.11а); в противном случае мы имеем дело с быстрым расширением спектра (рис. 1.11б).

Метод быстрого расширения спектра более устойчив к помехам, поскольку узкополосная помеха, которая подавляет сигнал в определенном подканале, не приводит к потере бита, так как его значение повторяется несколько раз в различных частотных подканалах. В этом режиме не проявляется эффект межсимвольной интерференции, потому что ко времени прихода задержанного вдоль одного из путей сигнала система успевает перейти на другую частоту.

Метод медленного расширения спектра таким свойством не обладает, но зато он проще в реализации и сопряжен с меньшими накладными расходами.

увеличить изображение
Рис. 1.11. Соотношение между скоростью передачи данных и частотой смены подканалов

Методы FHSS используются в беспроводных технологиях IEEE 802.11 и Bluetooth.

В FHSS подход к использованию частотного диапазона не такой, как в других методах кодирования - вместо экономного расходования узкой полосы делается попытка занять весь доступный диапазон. На первый взгляд это кажется не очень эффективным - ведь в каждый момент времени в диапазоне работает только один канал. Однако последнее утверждение не всегда справедливо - коды расширенного спектра можно использовать и для мультиплексирования нескольких каналов в широком диапазоне. В частности, методы FHSS позволяют организовать одновременную работу нескольких каналов путем выбора для каждого канала таких псевдослучайных последовательностей, чтобы в каждый момент времени каждый канал работал на своей частоте (конечно, это можно сделать, только если число каналов не превышает числа частотных подканалов).

20. Технология расширенного спектра. DHSS

Прямое последовательное расширение спектра (Direct Sequence Spread Spectrum - DSSS)

В методе прямого последовательного расширения спектра также используется весь частотный диапазон, выделенный для одной беспроводной линии связи. В отличие от метода FHSS, весь частотный диапазон занимается не за счет постоянных переключений с частоты на частоту, а за счет того, что каждый бит информации заменяется N-битами, так что тактовая скорость передачи сигналов увеличивается в N раз. А это, в свою очередь, означает, что спектр сигнала также расширяется в N раз. Достаточно соответствующим образом выбрать скорость передачи данных и значение N, чтобы спектр сигнала заполнил весь диапазон.

Цель кодирования методом DSSS та же, что и методом FHSS, - повышение устойчивости к помехам. Узкополосная помеха будет искажать только определенные частоты спектра сигнала, так что приемник с большой степенью вероятности сможет правильно распознать передаваемую информацию.

Код, которым заменяется двоичная единица исходной информации, называется расширяющей последовательностью, а каждый бит такой последовательности - чипом.

Соответственно, скорость передачи результирующего кода называют чиповой скоростью. Двоичный нуль кодируется инверсным значением расширяющей последовательности. Приемники должны знать расширяющую последовательность, которую использует передатчик, чтобы понять передаваемую информацию.

Количество битов в расширяющей последовательности определяет коэффициент расширения исходного кода. Как и в случае FHSS, для кодирования битов результирующего кода может использоваться любой вид модуляции, например BFSK.

Характеристики
