В
АРИАНТ №7.

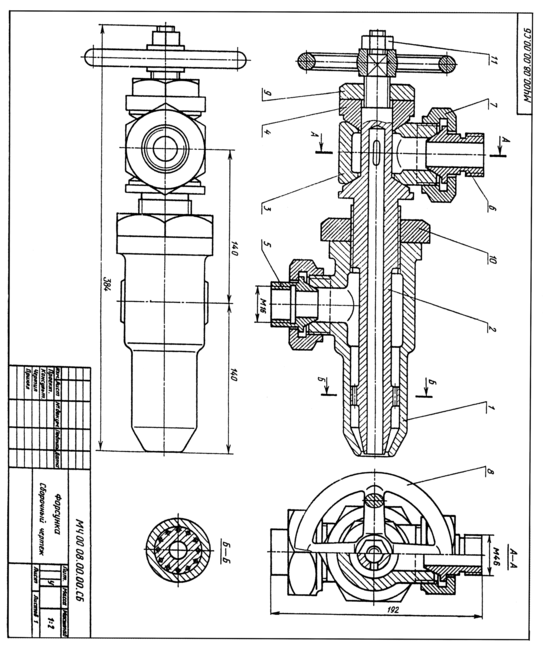

Форсунка.
| Формат | Зона | Пози ция | Обозначение | Наименование | Количе ство | Примечание |
| А2 А3 А3 А3 А4 А4 А4 А4 А4 А4 А4 | 1 2 3 4 5 6 7 8 9 10 11 | МЧ00.08.00.00.СБ МЧ00.08.00.01 МЧ00.08.00.02 МЧ00.08.00.03 МЧ00.08.00.04 МЧ00.08.00.05 МЧ00.08.00.06 МЧ00.08.00.07 МЧ00.08.00.08 МЧ00.08.00.09 МЧ00.08.00.10 | Документация Сборочный чертеж Детали Корпус Сопло Тройник Конус Ниппель Ниппель Гайка накидная Маховик Гайка Гайка Стандартные изделия Гайка М12.5 ГОСТ 5915-70 | 1 1 1 1 1 1 2 1 1 1 1 |
Форсунка предназначена для распыления жидкого топлива при сжигании его в топках паровых котлов. Подача топлива в форсунку осуществляется через ниппель поз.5. Одновременно через ниппель поз.6 подается пар из котла или сжатый воздух из компрессора. По каналу сопла поз.2 пар устремляется к выходу, где он подхватывает жидкое топливо и распыляет его. Количество подаваемого в топку котла топлива можно изменять вращением маховика поз.8, регулируя тем самым величину зазора между коническими поверхностями сопла поз.2 и корпуса поз.1.
Материал Деталей: Поз.1..7 – БрО5Ц5С5 ГОСТ 613-79, Поз. 8 – Ст 3 ГОСТ 380-71,
Поз. 9,10 - Отливка 15Л-1 ГОСТ 977-25
В
АРИАНТ №8.

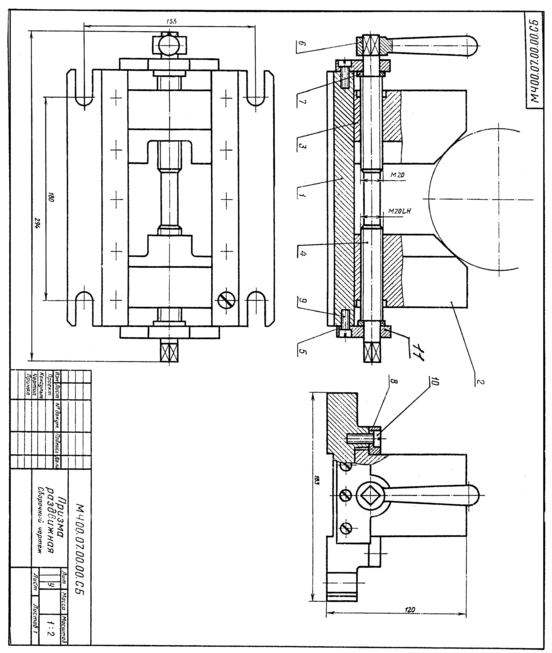

Призма раздвижная.
| Формат | Зона | Пози ция | Обозначение | Наименование | Количе ство | Примечание |
| А2 А3 А3 А3 А4 А4 А4 А4 А4 | 1 2 3 4 5 6 7 8 9 10 | МЧ00.07.00.00.СБ МЧ00.07.00.01 МЧ00.07.00.02 МЧ00.07.00.03 МЧ00.07.00.04 МЧ00.07.00.05 МЧ00.07.00.06 МЧ00.07.00.07 МЧ00.07.00.08 | Документация Сборочный чертеж Детали Корпус Призма Призма Винт Кронштейн Рукоятка Шайба Планка Стандартные изделия Винт А.М8х25.58 ГОСТ 1491-80 Винт А.М12х30.58 ГОСТ 1491-80 | 1 1 1 1 2 1 2 2 6 10 |
Раздвижная призма служит в качестве фиксированной опоры при обработке деталей диаметром 20…400мм на сверлильных, расточных, фрезерных и строгальных станках. Она состоит из корпуса поз.1, который фиксируется относительно инструмента шпонками (шпонка на чертеже не показана) и крепится станочными болтами. Призматические губки поз.2 и поз.3 по направляющим корпуса передвигают вращением винта поз.4 (справой и левой резьбой).
Материал Деталей: Поз.1..3,6 – Отливка 15Л-1 ГОСТ 977-25, Поз. 4,5,7,8 – Ст 5 ГОСТ 380-71.
ВАРИАНТ №9.

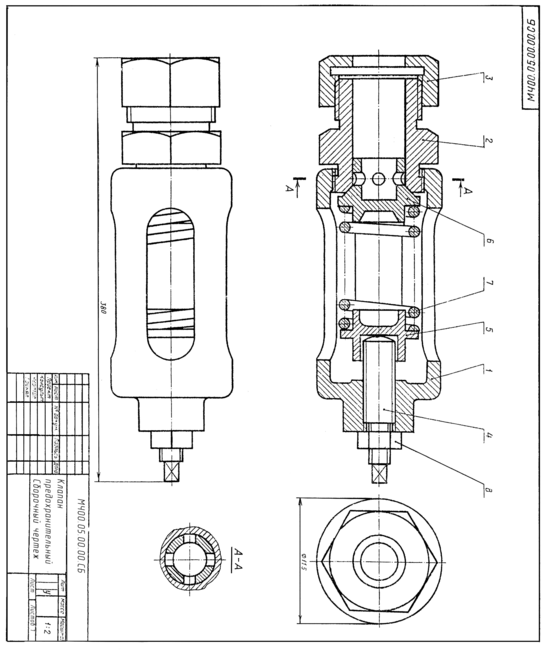

К
лан предохранительный.
| Формат | Зона | Пози ция | Обозначение | Наименование | Количе ство | Примечание |
| А2 А3 А3 А4 А4 А4 А4 А4 | 1 2 3 4 5 6 7 8 | МЧ00.07.00.00.СБ МЧ00.05.00.01 МЧ00.05.00.02 МЧ00.05.00.03 МЧ00.05.00.04 МЧ00.05.00.05 МЧ00.05.00.06 МЧ00.05.00.07 | Документация Сборочный чертеж Детали Корпус Седло Гайка Винт Опора Клапан Пружина Стандартные изделия Гайка М24.5 ГОСТ 5915-70 | 1 1 1 1 1 1 1 1 |
Предохранительный клапан устанавливают в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз.4, который фиксируется гайкой поз.6.
При увеличении давления выше нормы жидкость или пар давят на клапан поз.6, который, сжимая пружину поз.7 перемещается вправо. При этом жидкость или пар выходят через отверстия клапана и корпуса поз.1.
При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз.2.
Материал Деталей: Поз.2,3 – Отливка 15Л-1 ГОСТ 977-25, Поз. 7 – Сталь 65Г ГОСТ 1050-74, Поз. 1 – СЧ 15 ГОСТ 1412-79, Поз. 4…6 – Ст 5 ГОСТ 380-71.
В
АРИАНТ №10.

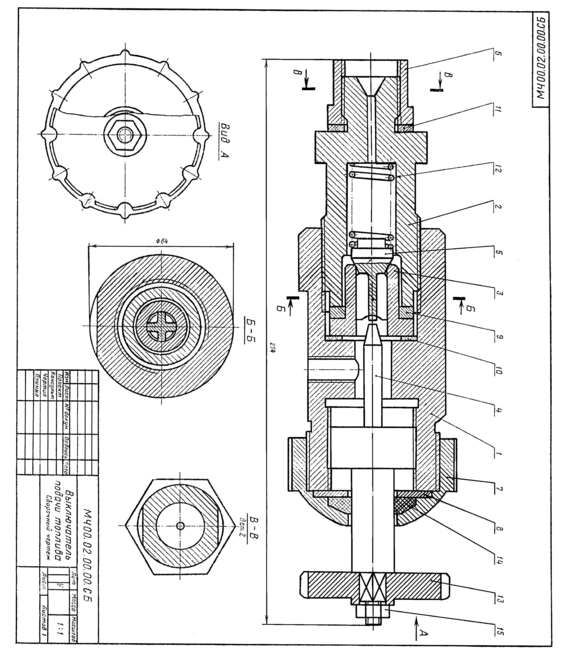

Выключатель подачи топлива.
| Формат | Зона | Пози ция | Обозначение | Наименование | Количе ство | Примечание |
| А2 А3 А3 А3 А3 А4 А4 А4 А4 А4 А4 А4 А4 А4 А4 | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | МЧ00.02.00.00.СБ МЧ00.02.00.01 МЧ00.02.00.02 МЧ00.02.00.03 МЧ00.02.00.04 МЧ00.02.00.05 МЧ00.02.00.06 МЧ00.02.00.07 МЧ00.02.00.08 МЧ00.02.00.09 МЧ00.02.00.10 МЧ00.02.00.11 МЧ00.02.00.12 МЧ00.02.00.13 МЧ00.02.00.14 | Документация Сборочный чертеж Детали Корпус Штуцер Седло Игла Клапан Втулка Крышка Шайба Шайба Шайба Шайба уплотнительная Пружина Маховичок Кольцо Стандартные изделия Гайка М8.5 ГОСТ 5915-70 | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
Выключатель служит для проверки подачи топлива в цилиндры дизеля. Это приспособление устанавливают между секцией топливного насоса и форсункой.
Для включения подачи топлива вращают маховичок поз.13. Игла поз.4 действуя на клапан поз.5, сжимает пружину поз.12 при этом топливо проходит через отверстия деталей поз. 6,3,2 и через нижнее резьбовое отверстие корпуса поз.1 выходит наружу и собирается в мерный стакан (на чертеже не показан). Расход топлива, подаваемого поочередно в цилиндры дизеля, измеряют с помощью специальных устройств (на чертеже не показаны).
Материал Деталей: Поз.1..4,6,8..10 – Сталь 20 ГОСТ 1050-74, Поз.5,7,13 – Сталь 20Л ГОСТ 1050-74, Поз. 12 – Сталь 65Г ГОСТ 1050-74, Поз. 11 – Кожа.
В
АРИАНТ №11.

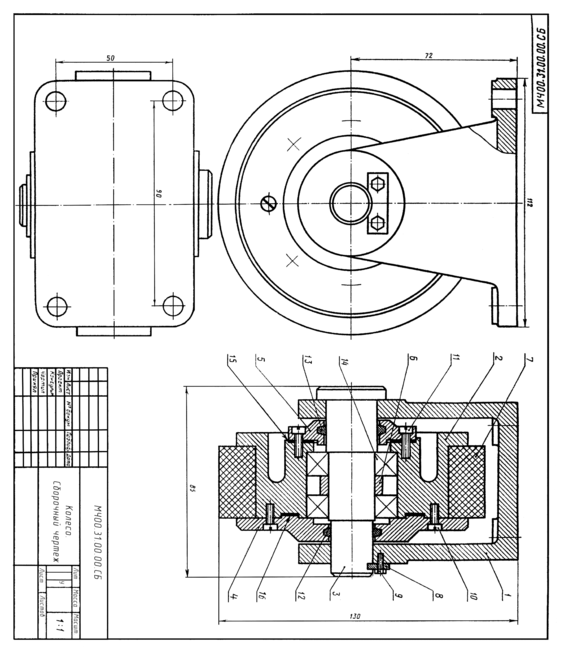

Колесо.
