Для связи с удаленными офисами используются маршрутизатор Сisco 2621.

2.2.3. Серверы локальной вычислительной сети центрального офиса.

При выборе серверов нужно рассматривать серверы на базе микропроцессоров Pentium, PentiumPro и Pentium II.

Сравнительный анализ микросхем для системных плат серверов на базе Pentium и Pentium Pro.

Характеристики плат на основе микропроцессора Pentium.

Характеристики плат на основе микропроцессора Pentium Pro.

Сравнительные характеристики Pentium, Pentium MMX, Pentium Pro и Pentium II.

ЦП Pentium ориентирован на решение 16-разрядных приложений, а ЦП Pentium Pro на 32-разрядные приложения.

При решении 32-разрядных задач замена, например Pentium - 133 на Pentium Pro - 166 позволяет увеличить производительность системы следующим образом:

Прежде чем переходить с МП Pentium на МП Pentium Pro следует использовать следующие методы повышения производительности: Повышение объёма КЕШ-2 и ОЗУ (для серверов приложений); установка более быстрых дисков или более быстрых матриц RAID (для файловых серверов); установка более быстрых дисковых интерфейсов (SCSI).

Например, для Pentium Pro - 200 увеличение КЕШ-2 с 512 до 1024 Кбайт позволяет увеличить производительность:

• для сервера приложений на 10 %.

• для файлового сервера на 6 %.

• для Web-сервера на 3-5 %.

Замена ЦП сервера Pentium Pro - 200 на ЦП Pentium II - 300 позволяет увеличить производительность:

• для сервера приложений менее 10 %.

• для файлового сервера на 2 %.

В качестве серверов центрального офиса целесообразно использовать серверы на базе процессора Pentium II.

Особенности построения сервера на базе процессора Pentium II:

• В настоящее время широко используется только один набор микросхем - Intel 82440 LX.

• На платах используются модули памяти DIMM 3 слота.

• PCI - 4,5 слотов.

• ISA - от 2 до 4 слотов.

• Максимальный объем ОЗУ - 384 Мбайт (только EDO и SDRAM )

• Установка частот и коэффициентов умножений частот осуществляется либо программно (BIOS) либо с помощью джамперов.

В каждой из двух локальных сетей центрального офиса необходимо использовать сервер фирмы Compaq.

Сравнительные характеристики серверов HP.

В сетях центрального офиса будут использованы серверы LX1 Pro.

Схема шин системной платы сервера на базе процессора Pentium II и подключенных к ним устройств (сетевой адаптер и SCSI - контроллер помещаются на шину PCI):

схема центрального офиса: файл office_central.doc

2.3. Удаленный офис №1.

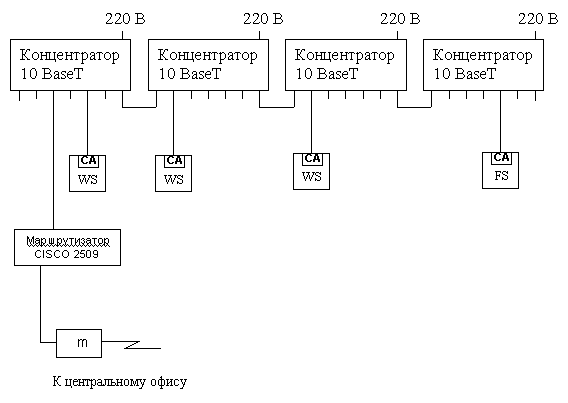

2.3.1. Структурная схема локальной вычислительной сети удаленного офиса № 1.

2.3.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.3.2.1. Локальная вычислительная сеть 10BaseT.

2.3.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• неэкранированная витая пара 3-й категории, волновое сопротивление 100 Ом;

• сетевые адаптеры Ethernet с разъемом Rj-45;

• терминаторы с сопротивлением 50 Ом;

• повторители (устройства, предназначенные для усиления сигнала, проходящего по кабелю).

Правила:

• длина луча сети не должна превышать 100 м;

• концентраторы могут иметь 8, 12, 24, 48 или 72 порта с разъемом Rj-45. К порту концентратора может быть подключен либо узел сети (сервер или рабочая станция), либо соседний концентратор;

• в сети должно быть не более четырех последовательно соединенных концентраторов (или четырех стеков концентраторов);

• в сети должно быть не более 1024 узлов;

• между любыми двумя удаленными узлами сети не должно быть более пяти лучей. Поэтому длина сети не должна превышать 500 м;

• между любыми двумя узлами (компьютерами) в сети должно быть не более 5 концентраторов.

2.3.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы Allided Telesyn:

• сетевые адаптеры AT-2400 PCI (с разъемами Rj-45);

• неэкранированная витая пара 3-й категории, волновое сопротивление 100 Ом;

• терминаторы с сопротивлением 50 Ом;

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде одного сегмента.

2.3.2.2. Связь сетей.

Для связи с центральным офисом используется маршрутизатор Сisco 2621.

2.3.3. Серверы локальной вычислительной сети удаленного офиса № 1.

В сетях центрального офиса будут использованы серверы LD Pro.

2.4. Удаленный офис № 2.

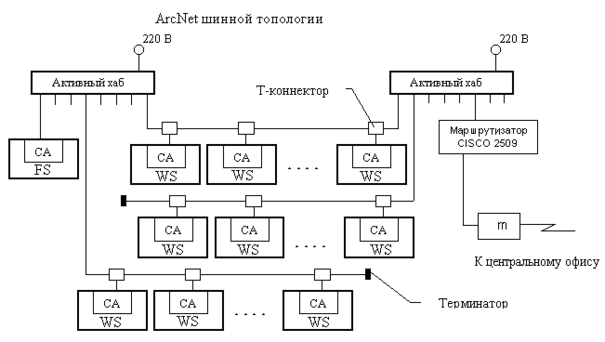

2.4.1. Структурная схема локальной вычислительной сети удаленного офиса № 2.

2.4.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.4.2.1. Локальная вычислительная сеть ArcNet.

2.4.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• активные и пассивные (необязательно) хабы;

• сетевые адаптеры ArcNet;

• коксиальный кабель марки RG62 с волновым сопротивленим р = 93 Ом. Диаметр кабеля составляет около 6 мм.

Правила:

• Пассивные хабы нельзя использовать при создании сети рассматриваемой архитектуры. Активные хабы подключаются к источнику напряжения 220 В. К каждому порту активного хаба подключается либо луч, либо шинный сегмент;

• Минимальное расстояние между двумя соседними узлами составляет 2,5 метра, минимальная длина линии коммутации между активным хабом и узлом сети также равна 2,5 метра. Это обусловлено результатами исследований в области волновой интерференции сигнала, наблюдаемой при его распространении по коаксиальному кабелю. В соответствии со стандартом максимально возможная длина луча 610 метров, длина шинного сегмента не должна превышать 305 метров, если сегмент содержит восемь узлов;

• Заметим, что при подсоединении к лучу с единственной станцией еще одной станции длина сегмента должна быть уменьшена приблизительно на 75 метров, при подключении еще двух – снова на 75 метров и так далее. Это связано с ограничениями, налагаемыми на задержку распространения сигнала в сети, эти ограничения определены стандартом (суммарная задержка не должна превышать 31 мксек);

• Шинный сегмент подключается к активному хабу с обеих сторон, либо шинный сегмент подключается с одной стороны, а с другой его стороны устанавливается терминатор;

• Кольца в сети ARCnet шинной архитектуры недопустимы.

2.4.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы D-Link:

• сетевые адаптеры DE-220PT (12$);

• активные хабы DFE-904 (105$);

• кабель RG62.

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде устройства F-TAU.

2.4.2.2. Связь сетей.

Связь с центральным офисом осуществляется с помощью маршрутизатора фирмы Cisco 2513.

2.4.3. Серверы локальной вычислительной сети удаленного офиса № 2.

В данной сети используется сервер на базе LD Pro (выбор сервера - см. п. 2.3.3. настоящего документа).

3. Методы создания отказоустойчивых

и высокопроизводительных серверов.

3.1. Методы увеличения производительности.

Производительность системы определяется сочетанием ее аппаратно - программных средств.
