Текст из файла (страница 9)

Для определения локального адреса по IP-адресу используется протокол разрешения адреса Address Resolution Protocol, ARP. Протокол ARP работает различным образом в зависимости от того, какой протокол канального уровня работает в данной сети - протокол локальной сети (Ethernet, Token Ring, FDDI) с возможностью широковещательного доступа одновременно ко всем узлам сети, или же протокол глобальной сети (X.25, frame relay), как правило не поддерживающий широковещательный доступ. Существует также протокол, решающий обратную задачу - нахождение IP-адреса по известному локальному адресу. Он называется реверсивный ARP - RARP (Reverse Address Resolution Protocol) и используется при старте бездисковых станций, не знающих в начальный момент своего IP-адреса, но знающих адрес своего сетевого адаптера.

В локальных сетях протокол ARP использует широковещательные кадры протокола канального уровня для поиска в сети узла с заданным IP-адресом.

Узел, которому нужно выполнить отображение IP-адреса на локальный адрес, формирует ARP запрос, вкладывает его в кадр протокола канального уровня, указывая в нем известный IP-адрес, и рассылает запрос широковещательно. Все узлы локальной сети получают ARP запрос и сравнивают указанный там IP-адрес с собственным. В случае их совпадения узел формирует ARP-ответ, в котором указывает свой IP-адрес и свой локальный адрес и отправляет его уже направленно, так как в ARP запросе отправитель указывает свой локальный адрес. ARP-запросы и ответы используют один и тот же формат пакета. Так как локальные адреса могут в различных типах сетей иметь различную длину, то формат пакета протокола ARP зависит от типа сети. На рисунке 3.2 показан формат пакета протокола ARP для передачи по сети Ethernet.

0 8 16 31 Т

Тип сети		Тип протокола
Длина локального адреса	Длина сетевого адреса	Операция
Локальный адрес отправителя (байты 0 - 3)
Локальный адрес отправителя (байты 4 - 5)		IP-адрес отправителя (байты 0-1)
IP-адрес отправителя (байты 2-3)		Искомый локальный адрес (байты 0 - 1)
Искомый локальный адрес (байты 2-5)
Искомый IP-адрес (байты 0 - 3)

Рис. 3.2. Формат пакета протокола ARP

В поле типа сети для сетей Ethernet указывается значение 1. Поле типа протокола позволяет использовать пакеты ARP не только для протокола IP, но и для других сетевых протоколов. Для IP значение этого поля равно 080016.

Длина локального адреса для протокола Ethernet равна 6 байтам, а длина IP-адреса - 4 байтам. В поле операции для ARP запросов указывается значение 1 для протокола ARP и 2 для протокола RARP.

Узел, отправляющий ARP-запрос, заполняет в пакете все поля, кроме поля искомого локального адреса (для RARP-запроса не указывается искомый IP-адрес). Значение этого поля заполняется узлом, опознавшим свой IP-адрес.

В глобальных сетях администратору сети чаще всего приходится вручную формировать ARP-таблицы, в которых он задает, например, соответствие IP-адреса адресу узла сети X.25, который имеет смысл локального адреса. В последнее время наметилась тенденция автоматизации работы протокола ARP и в глобальных сетях. Для этой цели среди всех маршрутизаторов, подключенных к какой-либо глобальной сети, выделяется специальный маршрутизатор, который ведет ARP-таблицу для всех остальных узлов и маршрутизаторов этой сети. При таком централизованном подходе для всех узлов и маршрутизаторов вручную нужно задать только IP-адрес и локальный адрес выделенного маршрутизатора. Затем каждый узел и маршрутизатор регистрирует свои адреса в выделенном маршрутизаторе, а при необходимости установления соответствия между IP-адресом и локальным адресом узел обращается к выделенному маршрутизатору с запросом и автоматически получает ответ без участия администратора.

Отображение символьных адресов на IP-адреса: служба DNS

DNS (Domain Name System) - это распределенная база данных, поддерживающая иерархическую систему имен для идентификации узлов в сети Internet. Служба DNS предназначена для автоматического поиска IP-адреса по известному символьному имени узла. Спецификация DNS определяется стандартами RFC 1034 и 1035. DNS требует статической конфигурации своих таблиц, отображающих имена компьютеров в IP-адрес.

Протокол DNS является служебным протоколом прикладного уровня. Этот протокол несимметричен - в нем определены DNS-серверы и DNS-клиенты. DNS-серверы хранят часть распределенной базы данных о соответствии символьных имен и IP-адресов. Эта база данных распределена по административным доменам сети Internet. Клиенты сервера DNS знают IP-адрес сервера DNS своего административного домена и по протоколу IP передают запрос, в котором сообщают известное символьное имя и просят вернуть соответствующий ему IP-адрес.

Если данные о запрошенном соответствии хранятся в базе данного DNS-сервера, то он сразу посылает ответ клиенту, если же нет - то он посылает запрос DNS-серверу другого домена, который может сам обработать запрос, либо передать его другому DNS-серверу. Все DNS-серверы соединены иерархически, в соответствии с иерархией доменов сети Internet. Клиент опрашивает эти серверы имен, пока не найдет нужные отображения. Этот процесс ускоряется из-за того, что серверы имен постоянно кэшируют информацию, предоставляемую по запросам. Клиентские компьютеры могут использовать в своей работе IP-адреса нескольких DNS-серверов, для повышения надежности своей работы.

База данных DNS имеет структуру дерева, называемого доменным пространством имен, в котором каждый домен (узел дерева) имеет имя и может содержать поддомены. Имя домена идентифицирует его положение в этой базе данных по отношению к родительскому домену, причем точки в имени отделяют части, соответствующие узлам домена.

Корень базы данных DNS управляется центром Internet Network Information Center. Домены верхнего уровня назначаются для каждой страны, а также на организационной основе. Имена этих доменов должны следовать международному стандарту ISO 3166. Для обозначения стран используются трехбуквенные и двухбуквенные аббревиатуры, а для различных типов организаций используются следующие аббревиатуры:

• com - коммерческие организации (например, microsoft.com);

• edu - образовательные (например, mit.edu);

• gov - правительственные организации (например, nsf.gov);

• org - некоммерческие организации (например, fidonet.org);

• net - организации, поддерживающие сети (например, nsf.net).

Каждый домен DNS администрируется отдельной организацией, которая обычно разбивает свой домен на поддомены и передает функции администрирования этих поддоменов другим организациям. Каждый домен имеет уникальное имя, а каждый из поддоменов имеет уникальное имя внутри своего домена. Имя домена может содержать до 63 символов. Каждый хост в сети Internet однозначно определяется своим полным доменным именем (fully qualified domain name, FQDN), которое включает имена всех доменов по направлению от хоста к корню. Пример полного DNS-имени :

citint.dol.ru.

18. Маски. Использование масок .

Структуризация сетей IP с помощью масок

Часто администраторы сетей испытывают неудобства, из-за того, что количество централизовано выделенных им номеров сетей недостаточно для того, чтобы структурировать сеть надлежащим образом, например, разместить все слабо взаимодействующие компьютеры по разным сетям.

В такой ситуации возможны два пути. Первый из них связан с получением от NIC дополнительных номеров сетей. Второй способ, употребляющийся более часто, связан с использованием так называемых масок, которые позволяют разделять одну сеть на несколько сетей.

Маска - это число, двоичная запись которого содержит единицы в тех разрядах, которые должны интерпретироваться как номер сети.

Например, для стандартных классов сетей маски имеют следующие значения:

255.0.0.0 - маска для сети класса А,

255.255.0.0 - маска для сети класса В,

255.255.255.0 - маска для сети класса С.

В масках, которые использует администратор для увеличения числа сетей, количество единиц в последовательности, определяющей границу номера сети, не обязательно должно быть кратным 8, чтобы повторять деление адреса на байты.

Пусть, например, маска имеет значение 255.255.192.0 (11111111 11111111 11000000 00000000). И пусть сеть имеет номер 129.44.0.0 (10000001 00101100 00000000 00000000), из которого видно, что она относится к классу В. После наложения маски на этот адрес число разрядов, интерпретируемых как номер сети, увеличилось с 16 до 18, то есть администратор получил возможность использовать вместо одного, централизованно заданного ему номера сети, четыре:

129.44.0.0 (10000001 00101100 00000000 00000000)

129.44.64.0 (10000001 00101100 01000000 00000000)

129.44.128.0 (10000001 00101100 10000000 00000000)

129.44.192.0 (10000001 00101100 11000000 00000000)

Например, IP-адрес 129.44.141.15 (10000001 00101100 10001101 00001111), который по стандартам IP задает номер сети 129.44.0.0 и номер узла 0.0.141.15, теперь, при использовании маски, будет интерпретироваться как пара:

129.44.128.0 - номер сети, 0.0. 13.15 - номер узла.

Таким образом, установив новое значение маски, можно заставить маршрутизатор по-другому интерпретировать IP-адрес. При этом два дополнительных последних бита номера сети часто интерпретируются как номера подсетей.

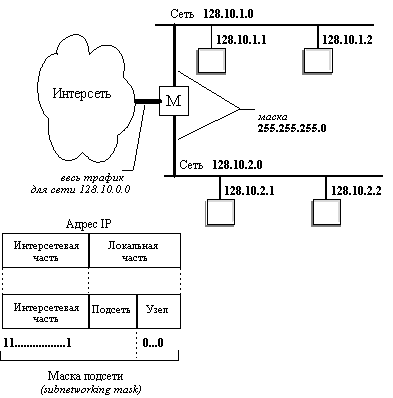

Еще один пример. Пусть некоторая сеть относится к классу В и имеет адрес 128.10.0.0 (рисунок 4.4). Этот адрес используется маршрутизатором, соединяющим сеть с остальной частью интерсети. И пусть среди всех станций сети есть станции, слабо взаимодействующие между собой. Их желательно было бы изолировать в разных сетях. Для этого сеть можно разделить на две сети, подключив их к соответствующим портам маршрутизатора, и задать для этих портов в качестве маски, например, число 255.255.255.0, то есть организовать внутри исходной сети с централизовано заданным номером две подсети класса C (можно было бы выбрать и другой размер для поля адреса подсети). Извне сеть по-прежнему будет выглядеть, как единая сеть класса В, а на местном уровне это будут две отдельные сети класса С. Приходящий общий трафик будет разделяться местным маршрутизатором между подсетями.

Рис. 4.4. Пример использования масок для структурирования сети

Необходимо заметить, что, если принимается решение об использовании механизма масок, то соответствующим образом должны быть сконфигурированы и маршрутизаторы, и компьютеры сети

19. Структура IP пакета.

Формат пакета Ipv4

Пакет IP состоит из заголовка и поля данных. Заголовок пакета имеет следующие поля:

• Поле Номер версии (VERS) указывает версию протокола IP. Сейчас повсеместно используется версия 4 и готовится переход на версию 6, называемую также IPng (IP next generation).

• Поле Длина заголовка (HLEN) пакета IP занимает 4 бита и указывает значение длины заголовка, измеренное в 32-битовых словах. Обычно заголовок имеет длину в 20 байт (пять 32-битовых слов), но при увеличении объема служебной информации эта длина может быть увеличена за счет использования дополнительных байт в поле Резерв (IP OPTIONS).

• Поле Тип сервиса (SERVICE TYPE) занимает 1 байт и задает приоритетность пакета и вид критерия выбора маршрута. Первые три бита этого поля образуют подполе приоритета пакета (PRECEDENCE). Приоритет может иметь значения от 0 (нормальный пакет) до 7 (пакет управляющей информации). Маршрутизаторы и компьютеры могут принимать во внимание приоритет пакета и обрабатывать более важные пакеты в первую очередь. Поле Тип сервиса содержит также три бита, определяющие критерий выбора маршрута. Установленный бит D (delay) говорит о том, что маршрут должен выбираться для минимизации задержки доставки данного пакета, бит T - для максимизации пропускной способности, а бит R - для максимизации надежности доставки.

• Поле Общая длина (TOTAL LENGTH) занимает 2 байта и указывает общую длину пакета с учетом заголовка и поля данных.

• Поле Идентификатор пакета (IDENTIFICATION) занимает 2 байта и используется для распознавания пакетов, образовавшихся путем фрагментации исходного пакета. Все фрагменты должны иметь одинаковое значение этого поля.

• Поле Флаги (FLAGS) занимает 3 бита, оно указывает на возможность фрагментации пакета (установленный бит Do not Fragment - DF - запрещает маршрутизатору фрагментировать данный пакет), а также на то, является ли данный пакет промежуточным или последним фрагментом исходного пакета (установленный бит More Fragments - MF - говорит о том пакет переносит промежуточный фрагмент).

• Поле Смещение фрагмента (FRAGMENT OFFSET) занимает 13 бит, оно используется для указания в байтах смещения поля данных этого пакета от начала общего поля данных исходного пакета, подвергнутого фрагментации. Используется при сборке/разборке фрагментов пакетов при передачах их между сетями с различными величинами максимальной длины пакета.

• Поле Время жизни (TIME TO LIVE) занимает 1 байт и указывает предельный срок, в течение которого пакет может перемещаться по сети. Время жизни данного пакета измеряется в секундах и задается источником передачи средствами протокола IP. На шлюзах и в других узлах сети по истечении каждой секунды из текущего времени жизни вычитается единица; единица вычитается также при каждой транзитной передаче (даже если не прошла секунда). При истечении времени жизни пакет аннулируется.

• Идентификатор Протокола верхнего уровня (PROTOCOL) занимает 1 байт и указывает, какому протоколу верхнего уровня принадлежит пакет (например, это могут быть протоколы TCP, UDP или RIP).

• Контрольная сумма (HEADER CHECKSUM) занимает 2 байта, она рассчитывается по всему заголовку.

• Поля Адрес источника (SOURCE IP ADDRESS) и Адрес назначения (DESTINATION IP ADDRESS) имеют одинаковую длину - 32 бита, и одинаковую структуру.

• Поле Резерв (IP OPTIONS) является необязательным и используется обычно только при отладке сети. Это поле состоит из нескольких подполей, каждое из которых может быть одного из восьми предопределенных типов. В этих подполях можно указывать точный маршрут прохождения маршрутизаторов, регистрировать проходимые пакетом маршрутизаторы, помещать данные системы безопасности, а также временные отметки. Так как число подполей может быть произвольным, то в конце поля Резерв должно быть добавлено несколько байт для выравнивания заголовка пакета по 32-битной границе.

Максимальная длина поля данных пакета ограничена разрядностью поля, определяющего эту величину, и составляет 65535 байтов, однако при передаче по сетям различного типа длина пакета выбирается с учетом максимальной длины пакета протокола нижнего уровня, несущего IP-пакеты. Если это кадры Ethernet, то выбираются пакеты с максимальной длиной в 1500 байтов, умещающиеся в поле данных кадра Ethernet.

Управление фрагментацией

Протоколы транспортного уровня (протоколы TCP или UDP), пользующиеся сетевым уровнем для отправки пакетов, считают, что максимальный размер поля данных IP-пакета равен 65535, и поэтому могут передать ему сообщение такой длины для транспортировки через интерсеть. В функции уровня IP входит разбиение слишком длинного для конкретного типа составляющей сети сообщения на более короткие пакеты с созданием соответствующих служебных полей, нужных для последующей сборки фрагментов в исходное сообщение.
