Статус кадра имеет длину 1 байт и содержит 4 резервных бита и два подполя: бит распознавания адреса и бит копирования кадра. Так как это поле не сопровождается вычисляемой суммой CRC, то используемые биты дублируются в байте. Когда кадр создается, передающая станция устанавливает бит распознавания адреса в 0; получающая станция устанавливает бит в 1, чтобы сообщить, что она опознала адрес получателя. Бит копирования кадра также вначале установлен в 0, но устанавливается в 1 получающей станцией (станцией назначения), когда она копирует содержимое кадра в собственную память (другими словами, когда она реально получает данные). Данные копируются (и бит устанавливается), если только кадр получен без ошибок. Если кадр возвращается с обоими установленными битами, исходная станция знает, что произошло успешное получение. Если бит распознавания адреса не установлен во время получения кадра, это означает, что станция назначения больше не присутствует в сети (возможно, вследствие неполадок). Возможна другая ситуация, когда адрес получателя опознается, но бит копирования кадра не установлен. Это говорит исходной станции, что кадр был искажен во время передачи (бит обнаружения ошибки в конечном ограничителе также будет установлен). Если оба бита опознавания адреса и копирования кадра установлены, и бит обнаружения ошибки также установлен, то исходная станция знает, что ошибка случилась после того, как этот кадр был корректно получен.

Прерывающая последовательность

Состоит из двух байтов, содержащих начальный ограничитель и конечный ограничитель. Прерывающая последовательность может появиться в любом месте потока битов и сигнализирует о том, что текущая передача кадра или маркера отменяется.

Как видно из описания процедур обмена данными, в сети Token Ring на уровнях MAC и LLC применяются процедуры без установления связи, но с подтверждением получения кадров.

Физическая реализация сетей Token Ring

Стандарт Token Ring фирмы IBM предусматривает построение связей в сети как с помощью непосредственного соединения станций друг с другом, так и образование кольца с помощью концентраторов (называемых MAU - Media Attachment Unit или MSAU - Multi-Station Access Unit).

На рисунке 14 показаны основные аппаратные элементы сети Token Ring и способы их соединения.

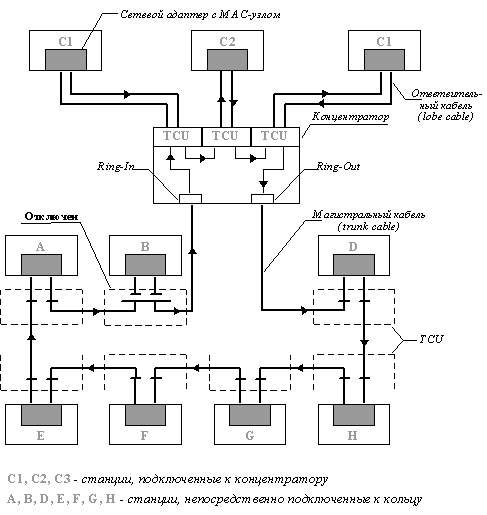

Рис. 14. Конфигурация кольца Token Ring

В приведенной конфигурации показаны станции двух типов.

Станции С1, С2 и С3 - это станции, подключаемые к кольцу через концентратор. Обычно такими станциями являются компьютеры с установленными в них сетевыми адаптерами. Станции этого типа соединяются с концентратором ответвительным кабелем (lobe cable), который обычно является экранированной витой парой (Shielded Twisted Pair, STP), соответствующей стандартному типу кабеля из кабельной системы IBM (Type 1, 2, 6, 8, 9).

Максимальная длина ответвительного кабеля зависит от типа концентратора, типа кабеля и скорости передачи данных. Обычно для скорости 16 Мб/с максимальная длина кабеля Type 1 может достигать 200 м, а для скорости 4 Мб/с - 600 м. Концентраторы Token Ring делятся на активные и пассивные. Пассивные концентраторы обеспечивают только соединения портов внутри концентратора в кольцо, активные выполняют и функции повторителя, обеспечивая ресинхронизацию сигналов и исправление их амплитуды и формы. Естественно, что активные концентраторы поддерживают большие расстояния до станции, чем пассивные.

Остальные станции сети соединены в кольцо непосредственными связями. Такие связи называются магистральными (trunk cable). Обычно связи такого рода используются для соединения концентраторов друг с другом для образования общего кольца. Порты концентраторов, предназначенные для такого соединения, называются портами Ring-In и Ring-Out.

Для предотвращения влияния отказавшей или отключенной станции на работу кольца станции подключаются к магистрали кольца через специальные устройства, называемые устройствами подключения к магистрали (Trunk Coupling Unit, TCU). В функции такого устройства входит образование обходного пути, исключающего заход магистрали в MAC-узел станции при ее отключении или отказе. Обычно для этих целей в TCU используются реле, которые подпитываются постоянным током во время нормальной работы. При пропадании тока подпитки контакты реле переключаются и образуют обходной путь, исключая станцию.

При подключении станции в кольцо через концентратор, устройства TCU встраивают в порты концентратора.

Максимальное количество станций в одном кольце - 250.

Кроме экранированной витой пары существуют сетевые адаптеры и концентраторы Token Ring, поддерживающие неэкранированную витую пару и оптоволокно

Физическая реализация сетей Token Ring

Стандарт Token Ring фирмы IBM предусматривает построение связей в сети как с помощью непосредственного соединения станций друг с другом, так и образование кольца с помощью концентраторов (называемых MAU - Media Attachment Unit или MSAU - Multi-Station Access Unit).

На рисунке 14 показаны основные аппаратные элементы сети Token Ring и способы их соединения.

9. Иерархия в кабельных системах. Выбор типа кабеля.

Методика расчета конфигурации сети Ethernet

Для того, чтобы сеть Ethernet, состоящая из сегментов различной физической природы, работала корректно, необходимо, чтобы выполнялись три основных условия:

• Количество станций в сети не превышает 1024 (с учетом ограничений для коаксиальных сегментов).

• Удвоенная задержка распространения сигнала (Path Delay Value, PDV) между двумя самыми удаленными друг от друга станциями сети не превышает 575 битовых интервалов.

• Сокращение межкадрового расстояния (Interpacket Gap Shrinkage) при прохождении последовательности кадров через все повторители не более, чем на 49 битовых интервалов (напомним, что при отправке кадров станция обеспечивает начальное межкадровое расстояние в 96 битовых интервалов).

Соблюдение этих требований обеспечивает корректность работы сети даже в случаях, когда нарушаются простые правила конфигурирования, определяющие максимальное количество повторителей и максимальную длину сегментов каждого типа.

Физический смысл ограничения задержки распространения сигнала по сети уже пояснялся - соблюдение этого требования обеспечивает своевременное обнаружение коллизий.

Требование на минимальное межкадровое расстояние связано с тем, что при прохождении кадра через повторитель это расстояние уменьшается. Каждый пакет, принимаемый повторителем, ресинхронизируется для исключения дрожания сигналов, накопленного при прохождении последовательности импульсов по кабелю и через интерфейсные схемы. Процесс ресинхронизации обычно увеличивает длину преамбулы, что уменьшает межкадровый интервал. При прохождении кадров через несколько повторителей межкадровый интервал может уменьшиться настолько, что сетевым адаптерам в последнем сегменте не хватит времени на обработку предыдущего кадра, в результате чего кадр будет просто потерян. Поэтому не допускается суммарное уменьшение межкадрового интервала более чем на 49 битовых интервалов. Величину уменьшения межкадрового расстояния при переходе между соседними сегментами обычно называют в англоязычной литературе Segment Variability Value, SVV, а суммарную величину уменьшения межкадрового интервала при прохождении всех повторителей - Path Variability Value, PVV. Очевидно, что величина PVV равна сумме SVV всех сегментов, кроме последнего.

Расчет PDV

Для упрощения расчетов обычно используются справочные данные, содержащие значения задержек распространения сигналов в повторителях, приемопередатчиках и в различных физических средах. В таблице 3 приведены данные, необходимые для расчета значения PDV для всех физических стандартов сетей Ethernet, взятые из справочника Technical Reference Pocket Guide (Volume 4, Number 4) компании Bay Networks.

Таблица 3.

Поясним терминологию, использованную в этой таблице, на примере сети, изображенной на рисунке 11.

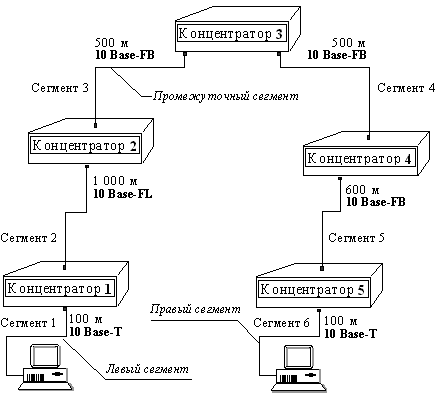

Рис. 11. Пример сети Ethernet, состоящей из сегментов
различных физических стандартов

Левым сегментом называется сегмент, в котором начинается путь сигнала от выхода передатчика (выход Tx) конечного узла. Затем сигнал проходит через промежуточные сегменты и доходит до приемника (вход Rx) наиболее удаленного узла наиболее удаленного сегмента, который называется правым. С каждым сегментом связана постоянная задержка, названная базой, которая зависит только от типа сегмента и от положения сегмента на пути сигнала (левый, промежуточный или правый). Кроме этого, с каждым сегментом связана задержка распространения сигнала вдоль кабеля сегмента, которая зависит от длины сегмента и вычисляется путем умножения времени распространения сигнала по одному метру кабеля (в битовых интервалах) на длину кабеля в метрах.

Общее значение PDV равно сумме базовых и переменных задержек всех сегментов сети. Значения констант в таблице даны с учетом удвоения величины задержки при круговом обходе сети сигналом, поэтому удваивать полученную сумму не нужно.

Так как левый и правый сегмент имеют различные величины базовой задержки, то в случае различных типов сегментов на удаленных краях сети необходимо выполнить расчеты дважды: один раз принять в качестве левого сегмента сегмент одного типа, а во второй раз - сегмент другого типа, а результатом считать максимальное значение PDV. В нашем примере крайние сегменты сети принадлежат к одному типу - стандарту 10Base-T, поэтому двойной расчет не требуется, но если бы они были сегментами разного типа, то в первом случае нужно было бы принять в качестве левого сегмент между станцией и концентратором 1, а во втором считать левым сегмент между станцией и концентратором 5.

Рассчитаем значение PDV для нашего примера.

Левый сегмент 1: 15.3 (база) + 100 м ґ 0.113 /м = 26.6

Промежуточный сегмент 2: 33.5 + 1000 ґ 0.1 = 133.5

Промежуточный сегмент 3: 24 + 500 ґ 0.1 = 74.0

Промежуточный сегмент 4: 24 + 500 ґ 0.1 = 74.0

Промежуточный сегмент 5: 24 + 600 ґ 0.1 = 84.0

Правый сегмент 6: 165 + 100 ґ 0.113 = 176.3

Сумма всех составляющих дает значение PDV, равное 568.4.

Так как значение PDV меньше максимально допустимой величины 575, то эта сеть проходит по величине максимально возможной задержки оборота сигнала. Несмотря на то, что ее общая длина больше 2500 метров.

Расчет PVV

Для расчета PVV также можно воспользоваться табличными значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред (таблица 4 взята из того же справочника, что и предыдущая).
