Рис. 2.5. Стек протоколов при использовании модуля TCP
При работе с прикладными программами, использующими транспортный протокол UDP, например, программные средства Network File System (NFS), используется другой стек, где вместо модуля TCP будет использоваться модуль UDP (рисунок 2.6).
Рис. 2.6. Стек протоколов при работе через транспортный протокол UDP
При обслуживании блочных потоков данных модули TCP, UDP и драйвер ENET работают как мультиплексоры, т.е. перенаправляют данные с одного входа на несколько выходов и наоборот, с многих входов на один выход. Так, драйвер ENET может направить кадр либо модулю IP, либо модулю ARP, в зависимости от значения поля "тип" в заголовке кадра. Модуль IP может направить IP-пакет либо модулю TCP, либо модулю UDP, что определяется полем "протокол" в заголовке пакета.
Получатель UDP-датаграммы или TCP-сообщения определяется на основании значения поля "порт" в заголовке датаграммы или сообщения.
Все указанные выше значения прописываются в заголовке сообщения модулями на отправляющем компьютере. Так как схема протоколов - это дерево, то к его корню ведет только один путь, при прохождении которого каждый модуль добавляет свои данные в заголовок блока. Машина, принявшая пакет, осуществляет демультиплексирование в соответствии с этими отметками.
Технология Internet поддерживает разные физические среды, из которых самой распространенной является Ethernet. В последнее время большой интерес вызывает подключение отдельных машин к сети через TCP-стек по коммутируемым (телефонным) каналам. С появлением новых магистральных технологий типа ATM или FrameRelay активно ведутся исследования по инкапсуляции TCP/IP в эти протоколы. На сегодняшний день многие проблемы решены и существует оборудование для организации TCP/IP сетей через эти системы.
Протокол ARP (RFC 826). Address Resolution Protocol используется для определения соответствия IP-адреса адресу Ethernet. Протокол используется в локальных сетях. Отображение осуществляется только в момент отправления IP-пакетов, так как только в этот момент создаются заголовки IP и Ethernet. Отображение адресов осуществляется путем поиска в ARP-таблице. Упрощенно, ARP-таблица состоит из двух столбцов:
IP-адрес | Ethernet-адрес |
223.1.2.1 | 08:00:39:00:2F:C3 |
223.1.2.3 | 08:00:5A:21:A7:22 |
223.1.2.4 | 08:00:10:99:AC:54 |
В первом столбце содержится IP-адрес, а во втором Ethernet-адрес. Таблица соответствия необходима, так как адреса выбираются произвольно и нет какого-либо алгоритма для их вычисления. Если машина перемещается в другой сегмент сети, то ее ARP-таблица должна быть изменена.
Таблицу ARP можно посмотреть, используя команду arp:
>arp -a
paul.polyn.kiae.su (144.206.192.34) at 0:0:1:16:2:45
polyn.net.kiae.su (144.206.130.137) at 0:1:1b:9:d0:90
arch.kiae.su (144.206.136.10) at 0:0:c:1b:ae:7b
demin.polyn.kiae.su (144.206.192.4) at 0:0:1:16:29:80
Если машина соединена с несколькими сетями, т.е. она является шлюзом, то в таблицу ARP вносятся строки, которые описывают как одну, так и другую IP-сети. При использовании Ethernet и IP каждая машина имеет как минимум один адрес Ethernet и один IP-адрес. Собственно Ethernet-адрес имеет не компьютер, а его сетевой интерфейс. Таким образом, если компьютер имеет несколько интерфейсов, то это автоматически означает, что каждому интерфейсу будет назначен свой Ethernet-адрес. IP-адрес назначается для каждого драйвера сетевого интерфейса. Грубо говоря, каждой сетевой карте Ethernet соответствуют один Ethernet-адрес и один IP-адрес. IP-адрес уникален в рамках всего Internet.
16. Протоколы UDP и TCP.
User Datagram Protocol - UDP
Протокол UDP - это один из двух протоколов транспортного уровня, которые используются в стеке протоколов TCP/IP. UDP позволяет прикладной программе передавать свои сообщения по сети с минимальными издержками, связанными с преобразованием протоколов уровня приложения в протокол IP. Однако при этом, прикладная программа сама должна заботиться о подтверждении того, что сообщение доставлено по месту назначения. Заголовок UDP-датаграммы (сообщения) имеет вид, показанный на рисунке 2.10.
Рис. 2.10. Структура заголовка UDP-сообщения
Единица данных протокола UDP называется UDP-пакетом или пользовательской дейтаграммой (user datagram). UDP-пакет состоит из заголовка и поля данных, в котором размещается пакет прикладного уровня. Заголовок имеет простой формат и состоит из четырех двухбайтовых полей:
-
UDP source port - номер порта процесса-отправителя,
-
UDP destination port - номер порта процесса-получателя,
-
UDP message length - длина UDP-пакета в байтах,
-
UDP checksum - контрольная сумма UDP-пакета
Не все поля UDP-пакета обязательно должны быть заполнены. Если посылаемая дейтаграмма не предполагает ответа, то на месте адреса отправителя могут помещаться нули. Можно отказаться и от подсчета контрольной суммы, однако следует учесть, что протокол IP подсчитывает контрольную сумму только для заголовка IP-пакета, игнорируя поле данных
Порты в заголовке определяют протокол UDP как мультиплексор, который позволяет собирать сообщения от приложений и отправлять их на уровень протоколов. При этом приложение использует определенный порт. Взаимодействующие через сеть приложения могут использовать разные порты, что и отражает заголовок пакета. Всего можно определить 216 разных портов. Первые 256 портов закреплены за, так называемыми "well known services", к которым относятся, например, 53 порт UDP, который закреплен за сервисом DNS.
Поле Length определяет общую длину сообщения. Поле Checksum служит для контроля целостности данных. Приложение, которое использует протокол UDP должно само заботится о целостности данных, анализируя поля Checksum и Length. Кроме этого, при обмене данными по UDP прикладная программа сама должна заботится о контроле доставки данных адресату. Обычно это достигается за счет обмена подтверждениями о доставке между прикладными программами.
Наиболее известными сервисами, основанными на UDP, является служба доменных имен BIND и распределенная файловая система NFS. Если возвратиться к примеру traceroute, то в этой программе также используется транспорт UDP. Собственно, именно сообщение UDP и засылается в сеть, но при этом используется такой порт, который не имеет обслуживания, поэтому и порождается ICMP-пакет, который и детектирует отсутствие сервиса на принимающей машине, когда пакет наконец достигает машину-адресата.
Transfer Control Protocol - TCP
Если для приложения контроль качества передачи данных по сети имеет значение, то в этом случае используется протокол TCP. Этот протокол еще называют надежным, ориентированным на соединение и потокоориентированным протоколом. Прежде чем обсудить эти свойства протокола, рассмотрим формат передаваемой по сети датаграммы (рисунок 2.11). Согласно этой структуре, в TCP, как и в UDP, имеются порты. Первые 256 портов закреплены за WKS, порты от 256 до 1024 закреплены за Unix-сервисами, а остальные можно использовать по своему усмотрению. В поле Sequence Number определен номер пакета в последовательности пакетов, которая составляет все сообщение, за тем идет поле подтверждения Asknowledgment Number и другая управляющая информация.

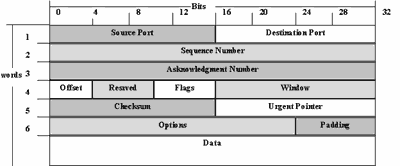

Рис. 2.11. Структура пакета TCP
-
Порт источника (SOURS PORT) занимает 2 байта, идентифицирует процесс-отправитель;
-
Порт назначения (DESTINATION PORT) занимает 2 байта, идентифицирует процесс-получатель;
-
Последовательный номер (SEQUENCE NUMBER) занимает 4 байта, указывает номер байта, который определяет смещение сегмента относительно потока отправляемых данных;
-
Подтвержденный номер (ACKNOWLEDGEMENT NUMBER) занимает 4 байта, содержит максимальный номер байта в полученном сегменте, увеличенный на единицу; именно это значение используется в качестве квитанции;
-
Длина заголовка (HLEN) занимает 4 бита, указывает длину заголовка сегмента TCP, измеренную в 32-битовых словах. Длина заголовка не фиксирована и может изменяться в зависимости от значений, устанавливаемых в поле Опции;
-
Резерв (RESERVED) занимает 6 битов, поле зарезервировано для последующего использования;
-
Кодовые биты (CODE BITS) занимают 6 битов, содержат служебную информацию о типе данного сегмента, задаваемую установкой в единицу соответствующих бит этого поля:
-
URG - срочное сообщение;
-
ACK - квитанция на принятый сегмент;
-
PSH - запрос на отправку сообщения без ожидания заполнения буфера;
-
RST - запрос на восстановление соединения;
-
SYN - сообщение используемое для синхронизации счетчиков переданных данных при установлении соединения;
-
FIN - признак достижения передающей стороной последнего байта в потоке передаваемых данных.
-
Окно (WINDOW) занимает 2 байта, содержит объявляемое значение размера окна в байтах;
-
Контрольная сумма (CHECKSUM) занимает 2 байта, рассчитывается по сегменту;
-
Указатель срочности (URGENT POINTER) занимает 2 байта, используется совместно с кодовым битом URG, указывает на конец данных, которые необходимо срочно принять, несмотря на переполнение буфера;
-
Опции (OPTIONS) - это поле имеет переменную длину и может вообще отсутствовать, максимальная величина поля 3 байта; используется для решения вспомогательных задач, например, при выборе максимального размера сегмента;
-
Заполнитель (PADDING) может иметь переменную длину, представляет собой фиктивное поле, используемое для доведения размера заголовка до целого числа 32-битовых слов.
Надежность TCP заключается в том, что источник данных повторяет их посылку, если только не получит в определенный промежуток времени от адресата подтверждение об их успешном получении. Этот механизм называется Positive Asknowledgement with Retransmission (PAR). Как мы ранее определили, единица пересылки (пакет данных, сообщение и т.п.) в терминах TCP носит название сегмента. В заголовке TCP существует поле контррольной суммы. Если при пересылке данные повреждены, то по контрольной сумме модуль, вычленяющий TCP-сегменты из пакетов IP, может определить это. Поврежденный пакет уничтожается, а источнику ничего не посылается. Если данные не были повреждены, то они пропускаются на сборку сообщения приложения, а источнику отправляется подтверждение.
Ориентация на соединение определяется тем, что прежде чем отправить сегмент с данными, модули TCP источника и получателя обмениваются управляющей информацией. Такой обмен называется handshake (буквально "рукопожатие"). В TCP используется трехфазный hand-shake:
-
Источник устанавливает соединение с получателем, посылая ему пакет с флагом "синхронизации последовательности номеров" (Synchronize Sequence Numbers - SYN). Номер в последовательности определяет номер пакета в сообщении приложения. Это не обязательно должен быть 0 или единица. Но все остальные номера будут использовать его в качестве базы, что позволит собрать пакеты в правильном порядке;
-
Получатель отвечает номером в поле подтверждения получения SYN, который соответствует установленному источником номеру. Кроме этого, в поле "номер в последовательности" может также сообщаться номер, который запрашивался источником;
-
Источник подтверждает, что принял сегмент получателя и отправляет первую порцию данных.

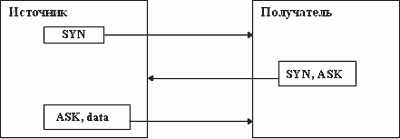

Графически этот процесс представлен на рисунке 2.12.
Рис. 2.12. Установка соединения TCP
После установки соединения источник посылает данные получателю и ждет от него подтверждений о их получении, затем снова посылает данные и т.д., пока сообщение не закончится. Заканчивается сообщение, когда в поле флагов выставляется бит FIN, что означает "нет больше данных".
Потоковый характер протокола определяется тем, что SYN определяет стартовый номер для отсчета переданных байтов, а не пакетов. Это значит, что если SYN был установлен в 0, и было передано 200 байтов, то номер, установленный в следующем пакете будет равен 201, а не 2.
