-никновения магнитного поля в сверхпроводник, но и «выталкивание» поля из первоначально нормального образца, когда он охлаждается ниже температуры Тс.
Рассмотрим подробнее различия в поведении идеального проводника и сверхпроводника в магнитном поле (см. рис. 1.3). Предположим, что идеальный проводник охлажден до температуры ниже критической, а затем включено магнитное поле. Так как при этом изменился магнитный поток Ф через образец, то по закону Фарадея в нем возникнет ЭДС индукции
Е = - 1/с [ dФ/dt ] (1.3)
В идеальном проводнике электрическое поле всюду равно нулю, т.е.
dФ /dt = 0 и Ф = const. (1.4)
Так как до включения магнитного поля поток был равен нулю, то и после его включения он остается равным нулю, а значит, магнитное поле отсутствует в любой точке образца. Магнитное поле «выталкивается» из идеального проводника, как это показано на рис. 1.3.
Если же магнитное поле включить при температуре Т > Тc, а затем охладить образец, то в этом случае оно останется в образце. Таким образом, намагниченность идеального проводника не определяется однозначно внешними условиями, а зависит от последовательности появления этих условий. Как обнаружили Мейсснер и Оксенфельд, в сверхпроводнике в отличие от идеального проводника всегда В = 0 во внешнем поле, независимо от пути прихода в сверхпроводящее состояние (см. рис. 1.3).
Таким образом, если охладить кольцо до температуры Т < Тс и затем поместить его во внешнее магнитное поле, то магнитная ин-

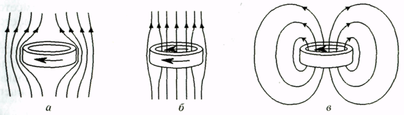

Рис. 1.4. Эффект Мейссисра в сверхпроводящем кольце: а — магнитное поле включено после охлаждения кольца в нулевом поле до Т < Тс; б — кольцо охлаждено в магнитном поле; а — поле выключено, магнитный поток оказался «замороженным» в кольце
дукция будет отсутствовать как в толще кольца (эффект Мейссне-Ра), так и внутри него, а по наружной поверхности кольца будут течь токи (рис. 1.4a).
Иначе будет обстоять дело, если вначале включить поле, а затем понизить температуру. Магнитный поток Ф через отверстие в кольце будет сохраняться, но внутри кольца В = 0. Поэтому возникают токи, текущие в противоположных направлениях на внешней и на внутренней поверхностях кольца, как это показано стрелками на рис. 1.4б. Такое распределение токов действительно экранирует внутренность вещества кольца от магнитного поля, но оставляет поле в полости кольца неизменным и равным приложенному полю, как это легко показать, пользуясь теоремой о циркуляции магнитного поля. Если выключить внешнее поле, то ток на внешней поверхности почти полностью исчезнет (ток будет равен нулю только для бесконечно высокого кольца, как это имеет место в длинном соленоиде), и останется только ток, текущий по внутренней поверхности. Это означает, что останется и «замороженный», или «захваченный» магнитный поток (рис. 1.4а).
Итак, сверхпроводящее тело обладает свойствами, как бы обратными ферромагнитному: железный магнит концентрирует силовые линии магнитного поля, а сверхпроводник выталкивает их. Об эффекте Мейсснсра принято говорить как об идеальном диамагнетизме.
В 1935г. братья Г.Лондон и Ф.Лондон теоретически установили связь плотности тока с магнитным полем в сверхпроводнике, что стало основой для дальнейшего развития электродинамики сверхпроводников. Это была феноменологическая теория, из которой следовали основные свойства сверхпроводников: абсолютный диамагнетизм и отсутствие сопротивления постоянному току. Но вопрос о микроскопическом механизме сверхпроводимости оставался открытым. Физик-теоретик Фриц Лондон первый указал, что для объяснения эффекта Мейсснера и существования постоянных сохраняющихся токов в сверхпроводящих кольцах необходимо предположить, что между электронами в сверхпроводнике имеется какая-то дальнодействующая связь и их движение оказывается коррелированным.
Существенный шаг в понимании природы сверхпроводимости сделал А. Пиппард, который в 1950 г. ввел понятие длины когерентности — характерного расстояния, на котором могут происходить значительные изменения в степени упорядочения сверхпроводящего состояния.
Следующий большой вклад в теорию сверхпроводимости внесли в 1950 г. В. Л. Гинзбург и Л. Д. Ландау. Это был феноменологический подход, построенный на теории. фазовых переходов II рода, но учитывающий квантовость явления.
Механизм явления сверхпроводимости (Теория БКШ) содержит новое принципиальное утверждение: электроны в сверхпроводнике образуют за счет обмена фононами связанные пары — происходит так называемое куперовское спаривание.
В 1961 г. было обнаружено новое принципиально важное явление квантования магнитного потока в сверхпроводящих цилиндрах.
Длина когерентности
Кроме лондоновской глубины проникновения λL, которая является мерой затухания магнитного поля внутри сверхпроводника, имеется еще один параметр длины, характеризующий сверхпроводник, — длина когерентности, введенная в 1953 г. А. Пиппардом. Степень упорядочения сверхпроводящей фазы идентична плотности сверхпроводящих электронов nS. Рассматривая различные аспекты поведения сверхпроводников, Пиппард пришел к выводу, что nS не может резко зависеть от координаты, а может изменяться заметным образом лишь на расстоянии, которое он и назвал длиной когерентности. Смысл длины когерентности ξ состоит в том, что любые возмущения, возникшие в какой-либо точке сверхпроводника, обязательно сказываются на свойствах сверхтекучих электронов, находящихся на расстоянии порядка или меньше ξ от этой точки.
Фактически длина когерентности определяет «характерный» размер куперовской пары, ибо ее средняя протяженность есть мера расстояния, на котором эффективно притяжение между электронами с образованием куперовской пары — электронов с противоположными импульсами и спинами. Возникновение связанного состояния двух электронов за счет обмена фононами (энергия связи порядка величины щели ∆) приводит к неопределенности в кинетической энергии пары
(5.1)
Но по соотношению неопределенностей
δхδр ≈ ħ, (5.2)
т. е. квантовая неопределенность в расстоянии между электронами в паре равна
ξ = δx ≈ ħ vF / ∆ (5.3)
Обычно в качестве величины, характеризующей размер пары при нулевой температуре, выбирают немного отличающееся значение
ξo = ħ vF /π ∆
Электрон проводимости, пролетая вблизи неподвижного иона решетки, сообщает ему импульс. Так как частота колебаний атома порядка ωD, то его отклонение от положения равновесия будет сохраняться время τ~2л/ ωD ~10─13с. За это время электрон удалится на расстояние порядка vFτ ≈ 108•10-13 ~ 1000 А. Это и есть характерная длина, на которой движение двух электронов оказывается скореллированным за счет поляризации кристаллической решетки. Понятно также, почему кулоновское расталкивание скореллированных электронов несущественно — на столь больших расстояниях оно полностью экранируется другими электронами.
Конечно, нельзя буквально понимать, что ξ — это размер куперовской пары. Длина когерентности означает, что на расстояниях порядка ξ движение электронов скоррелировано, и это отражает возникновение связанного состояния электронов, т.е. образование куперовских пар. Состояние электронов в металле непрерывно меняется, и поэтому постоянно меняются наборы пар. В то же время, если состояние одного из электронов, входящих в пару, изменяется под действием какой-либо силы (например, под влиянием магнитного поля), то это сразу же скажется на поведении другого электрона.
37. Выскотемпературные сверхпроводящие материалы. Эффект Джозеффсона. Текстурированная ВТСП керамика.
Термин слабая сверхпроводимость появился сравнительно недавно. Под ним понимаются сверхпроводящие явления в системах со слабосвязанными сверхпроводниками, т.е. когда в сверхпроводящей цепи имеется участок, в котором тем или иным способом сверхпроводимость подавлена (имеется «слабое звено»). Начало исследования слабой сверхпроводимости относится к 1962 г., когда в лаборатории Мон-да Кембриджского университета дипломник Пиппарда Брайан Джо-зефсон проанализировал, казалось бы, малоинтересную ситуацию: что будет при контакте двух сверхпроводников, разделенных очень тонким слоем изолятора. Теперь это называется переходом Джозеф-сона. Фактически речь идет о том, как туннелируют куперовские пары. Результат проведенных Джозефсоном вычислений оказался неожиданным — вольт-амперная характеристика такого перехода не должна была быть похожа на обычный туннельный ток. Джозефсон сам пытался проверить свои выводы экспериментально, но у него ничего не получилось. В своей Нобелевской лекции он сказал, что даже хотел включить в диплом главу «Два неудачных эксперимента». Как уже указывалось в гл. 1, через несколько лет эксперимент был успешно осуществлен другими исследователями. С тех пор во всем мире слабая сверхпроводимость является не только одним из самых интенсивных направлений фундаментальных исследований, но и нашла широкое применение в различных прикладных областях.
Прохождение электронов через барьер (изолирующую прослойку) из одного сверхпроводника в другой является результатом распространения волновой функции электрона через контакт. Если изолирующий слой достаточно «толстый», то можно считать, что образование куперовских пар (т. с. когерентных электронных состояний) происходит с обеих сторон независимо. Дело в том, что вероятность прохождения частицы через барьер в основном определяется экспоненциальным фактором
a
exp{ - 2√(2m)/ћ • ∫√[U(x)-E]dx}
0
где а — ширина барьера, Е — энергия частицы массы m, a U(x) — потенциальный барьер. Вероятность туннелирования электронов парами по сравнению с туннелированием отдельных электронов необычайно мала. Это связано с тем, что пара имеет удвоенный заряд (это увеличивает величину потенциального барьера U) и удвоенную массу.
Однако, если волновые функции электронов перекрываются в контакте, то в нем возможно образование куперовских пар из
электронов, принадлежащих разным металлам, т.е. когерентное состояние может формироваться во всей электронной системе в целом. Это обстоятельство и приводит к возможности туннелирования электронных пар из одного металла в другой через «тонкий» контакт.
§ 6.1. Стационарный эффект Джозефсона
Итак, рассмотрим два сверхпроводника, разделенных слоем нормального металла (рис. 6.1).
ПустьE1, E2 — наинизшие энергии электронов в сверхпроводниках, К — константа связи между сверхпроводниками (если К = О, то это единый сверхпроводник, и E1 =E2 ). Переход электронов из одного сверхпроводника в другой может быть обусловлен только квантово-механическим туннелированием через разделяющий сверх проводники слой нормального металла
Рис. 6.1. Схематическое изображение (s-n-s)- контакта
. Реально наблюдение эффекта Джозефсона осуществляется путем измерения вольтамперной характеристики (s—n—s) -структуры
(меняется ток через контакт и на нем измеряется разность потенциалов V (см. рис. 6.5)).

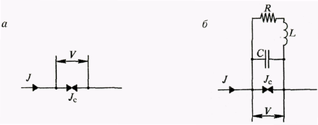

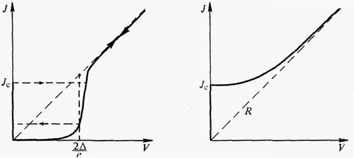

Рис. 6.5. Вольт-амперная характеристика джозефсоновского перехода и схема ее измерения: а — обычный (s—n—х) - переход; 6 — переход, шунтированный небольшим сопротивлением
При малых значениях тока напряжение V остается равным нулю. Когда ток превосходит Jс, сверхпроводимость разрушается, и скачком появляется пороговое напряжение Vс, позволяющее туннелировать нормальным электронам. При дальнейшем увеличении тока характеристика становится линейной в силу омического характера одночастичной ветви. Однако при уменьшении тока наблюдается гистерезис, а именно, одночастичная характеристика при уменьшении тока продолжается вплоть до точки J = 0, V = 2∆/e, а затем V скачком обращается в нуль, как это показано на рис. 6.5а.
Для использования (s—n—s)-перехода в сквидах гистерезис его вольт-амперной характеристики нежелателен. Сильную нелинейность ВАХ туннельного контакта можно устранить, напылив тонкую пленку нормального металла, в результате чего эффективное сопротивление станет суммой параллельно включенных сопротивления контакта и пленки нормального металла. ВАХ такого перехода, Шунтированного небольшим сопротивлением, показана на рис. 6.56, она определяется также емкостью перехода и индуктивностью контакта между электродами и шунтом.
Если проанализировать развитие исследований сверхпроводимости, то отчетливо видна следующая тенденция: вначале изучалась сверхпроводимость простых металлов (Hg, Pb, Nb), затем двойных (Nb3Sn, Nb3Ge) и тройных (Nb3(Al, Ge)) интермсталлидов Таблица 1.1. Критическая температура и верхнее критическое магнит ное поле наиболее распространенных технических материалов
Вещество | Тс, К | H C2, кЭ при T = 4,2 К |
Nb3Sn NbZr NbTi NbZ Nb3Ge | 18 10 10 15 | 220 88 120 220 |
Таблица 1.2. Критическая температура, температура Дебая и критическое магнитное поле некоторых элементов при нулевой температуре
Элемент | Tс, К | ΘD, K | Hc, Э | Элемент | Тс, К | ΘD, K | Hc, Э |
Al Be Gd Ga Нg In La Mo Nb | 1,19 0.026 0.55 1.09 4,15 3,4 4.88 0.92 9,3 | 420 1160 300 317 90 109 140 460 240 | 105 29,6 5 8, 9 3 9 0 2 8 9 8 0 8 9 8 1980 | Pb Sn Та Ti Tl V W Zn Zr | 7,2 3,72 4,46 0,42 2,39 5,46 0,015 0,85 0,55 | 96 195 260 426 88 340 390 310 290 | 803 308 831 56 179 1167 1,07 52,5 47,7 |
В рамках такого подхода выбираемые композиции были в какой-то мере . логическим продолжением исследований простых металлов. У рекордсмена (соединения Nb3Ge) величина Тс составляла 23,2 К. Температурный интервал существования сверхпроводимости лишь приблизился к температурам кипения жидких водорода и неона, и фактически для перевода материалов в сверхпроводящее состояние использовался дорогостоящий и технически трудный в эксплуатации хладагент — жидкий гелий. Заветным пределом по Тс всегда являлась температура кипения жидкого азота (77 К) — дешевого и доступного хладагента, производимого промышленностью в больших количествах.
