- по направлению действия.

По способу передачи на человека различают

- ОБЩУЮ ВИБРАЦИЮ, которая передается через опорные поверхности на тело сидящего (через ягодицы) или стоящего (через стопы ног) человека.

- ЛОКАЛЬНУЮ ВИБРАЦИЮ, которая передается через руки работающего или участки тела, контактирующие с вибрирующими поверхностями столов.

ОБЩУЮ ВИБРАЦИЮ по источнику возникновения подразделяют на

3 категории:

-категория 1 - транспортная вибрация, воздействующая на операторов подвижных самоходных и прицепных машин и транспортных средств при их движении по местности и дорогам (автомобили, трактора и т.п.);

-категория 2 - транспортно-технологическая0 вибрация, воздействующая на операторов машин с ограниченной подвижностью, перемещающихся только по специально подготовленным поверхностям производственных поме-щений и промышленныхз площадок (краны, экскаваторы, напольные электрокары и т.п.)

-категория 3 - технологическая вибрация, воздействующая на человека на

рабочих местах стационарных машин и оборудования или передающаяся на рабочие места, не имеющие источников вибрации.

ОБЩАЯ ТЕХНОЛОГИЧЕСКАЯ ВИБРАЦИЯ категории 3 подразделяется на 3 типа:

-тип а - на постоянных рабочих местах по обслуживанию стационарных ма

шин и оборудования в производственных помещениях (все виды станочного оборудования, технологические линии и др.);

-тип б - на рабочих местах на складах, в столовых, бытовых, дежурных и дру-

гих производственных помещений, где нет машин, генерирующих вибрацию;

-тип в - на рабочих местах работников умственного труда и персонала, не

занимающегося физическим трудом.

По временной характеристике различают:

- постоянную вибрацию, у которой контролируемый параметр за время наб-

людения (не менее 1 мин) изменяется не более чем в 2 раза (на 6 дБ);

- непостоянную вибрацию, у которой контролируемый параметр за время

наблюдения (не менее 1 мин) изменяется более чем в 2 раза (на 6 дБ).

НЕПОСТОЯННУЮ вибрацию подразделяют как и ШУМ на:

*колеблющуюся во времени, для которой контролируемые параметры

непрерывно изменяются во времени;

*прерывистую , когда контакт оператора с вибрацией в процессе работы

прерывается, причем длительность контакта составляет более 1 с;

*импульсную , состоящую из одного или нескольких вибрационных воз-

действий (например, ударов), каждый длительностью менее 1 с.

По направлению действия вибрацию подразделяют в соответствии с

направлением осей базицентрической ортогональной системы координат, связанной с телом человека (антропометрической) и установленной Международным и отечественным стандартами.

Для ОБЩЕЙ вибрации:

ось Z - ВЕРТИКАЛЬНАЯ (и вибрация - вертикальная), перпендикулярная к

опорной поверхности;

ось X - ГОРИЗОНТАЛЬНАЯ - от спины к груди;

ось Y - ГОРИЗОНТАЛЬНАЯ - от правого плеча к левому.

Для ЛОКАЛЬНОЙ вибрации:

ось X - совпадает или параллельна оси мест охвата источника вибрации

(рукоятки, ложемента и т.д.),

ось Z - лежит в плоскости, образованной осью Х и направлением подачи

или приложения силы, и направлена вдоль оси предплечья;

ось Y - направлена от ладони.

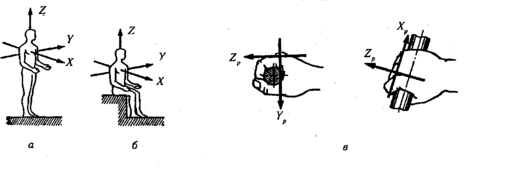

Направления базицентрической (антропометрической) системы координатных осей

при действии вибрации

Общая вибрация Локальная вибрация

Положение Положение стоя сидя

Реакции организма на вибрацию обуславливаются энергией воздействия

колебаний и биомеханическими свойствами человеческого тела как

сложной колебательной системы.

При действии вибрации даже малой мощности на определенных частотах выше 0,7 Гц из-за РЕЗОНАНСНЫХ явлений в организме возникают повышенные ответные реакции.

Резонанс человеческого тела и отдельных его органов наступает при СОВПАДЕНИИ собственных частот колебаний органов с частотами внешних возмущающих (возбуждающих) сил.

Резонансные частоты:

- тела человека в положении стоя 6-9 Гц,

в положении сидя 4-6 Гц,

- головы в положении стоя 6 Гц,

в положении сидя

при вертикальной вибрации - 20-30 Гц,

при горизонтальной - 1,5-2 Гц,

- желудка 8 Гц,

- сердца 4-6 Гц,

- глазных яблок 60 и 90 Гц,

- рука человека

в зависимости от углов сгиба 5-8 Гц и 20-40 Гц.

Поэтому особенности многих клинических проявлений нарушения функ-

ционирования систем и органов проявляется в зависимости от спектрального

состава действующей вибрации и способов ее ПЕРЕДАЧИ.

ОБЩАЯ вибрация передается на ВСЁ тело сидящего или стоящего чело-

века-оператора и характеризуется диапазоном частот от 1 до 90 Гц.

ОБЩАЯ вибрация в первую очередь воздействует и вызывает изменения

- в центральной и вегетативной нервной системах,

- сердечно-сосудистой системе,

- обменных процессах,

- вестибулярном аппарате,

- зрительном анализаторе.

При длительном воздействии ОБЩЕЙ вибрации отмечают жалобы и нарушения со стороны:

- вестибулярного аппарата,(головокружения, расстройства координации движений, симптомы укачивания);

- зрительного анализатора (сужение и выпадение отдельных участков поля зрения, снижение остроты зрения (иногда до 40%), потемнение в глазах;

- опорно-двигательного аппарата ( пояснично-крестцовые радикулиты, остеохондрозы, люмбаго, ишиас).

Профессиональная вибрационная болезнь от ОБЩЕЙ вибрации регистрируется у:

- водителей транспорта (водителей автомобилей, трактористов, бульдозеристов),

- операторов транспортно-технологических машин (машинистов экскаваторов),

- рабочих, занятых виброуплотнением железобетонных конструкций.

ЛОКАЛЬНАЯ вибрация передается через руки человека -оператора и

действует в диапазоне частот от 5,5 Гц до 1400 Гц.

ЛОКАЛЬНАЯ вибрация в первую очередь воздействует и вызывает изме-

нения в руках.

ЛОКАЛЬНАЯ вибрация при длительном её воздействии вызывает у них:

- спазмы сосудов кисти и предплечья, нарушение крове снабжения верхних

конечностей, проявляющиеся в

* синдроме "БЕЛЫХ ПАЛЬЦЕВ",

- патологические изменения в нервных окончаниях, мышечных и костных тканях рук, проявляющиеся в

* снижении кожной чувствительности, отложении солей в суставах паль цев, деформации и уменьшении подвижности суставов;

- болезненные состояния, проявляются в

* ноющих, ломящих, тянущих болях в руках, особенно часто, по ночам.

Профессиональная вибрационная болезнь от ЛОКАЛЬНОЙ вибрации регистрируется у:

- работающих с РУЧНЫМИ МАШИНАМИ (формовщиков, бурильщиков, клепальщиков, обрубщиков, лесорубов),

- заточников, рихтовщиков.

Развивается через 8-10-15 лет, может принимать достаточно тяжелые

и даже неизлечимые формы, ведет к временной и даже постоянной потере

трудоспособности (т.е. профессиональной ИНВАЛИДНОСТИ).

ВИБРАЦИОННАЯ БОЛЕЗНЬ (главным образом от ЛОКАЛЬНОЙ вибрации) занимает в структуре профзаболеваний ВТОРОЕ место после пневмоканиозов, а в отдельные годы и в некоторых отраслях - занимает ПЕРВОЕ место.

К факторам производственной среды, усугубляющим вредное воздействие

вибрации на организм, относятся в первую очередь – чрезмерные мышечные нагрузки (усилия), охлаждение рук и всего организма, увлажнение рук, а также высокоинтенсивный шум и психо-эмоциональный стресс.

Гигиеническое нормирование вибрации.

Показателями (в т.ч. нормируемыми параметрами) ВИБРАЦИИ в различных нормативных документах в принципе являются:

- спектры АМПЛИТУД среднеквадратических значений ВИБРОСКОРОСТИ (в м/с) (и по их УРОВНЯМ, в дБ) или ВИБРОУСКОРЕНЙ (в м/с ² ) (и по их УРОВНЯМ, в «других» дБ ) в ОКТАВНЫХ полосах частот

для ОБЩЕЙ вибрации - в октавах 1, 2, 4, 8, 16, 31,5 и 63 Гц;

для ЛОКАЛЬ НОЙ вибрации- в октавах 8;16;31,5;63;125;250;500 и 1000 Гц.

- корректированные (по частоте) уровни ВИБРОСКОРОСТИ или ВИБРОУСКОРЕНИЯ (в «своих» дБ), которые являются одночисловой интегральной по частоте характеристикой.

- эквивалентные (по энергии) корректированные 3ВИБРОСКОРОСТИ или ВИБРОУСКОРЕНИЯ 0 (в дБ), которые представляют собой одночисловую интегральую по времени характеристику вибрации.

В Санитарных нормах СН 2.2.4/2.1.8.566-96 "Производственная вибрация,

вибрация в помещениях жилых и общественных зданий", которые формально до сих пор действуют, принято нормирование указанных параметров.

Допустимые спектры вибрации имеют одинаковый характер (как в шуме) . Но характер допустимого спектра для вертикальной и горизонтальной

вибрации категории 1 транспортной РАЗЛИЧЕН.

Для ОБЩЕЙ вибрации других категорий (2 и 3) характер допустимых спектров горизонтальной и вертикальной вибрации ОДИНАКОВЫ , т.е. допустимые спектры для горизонтальной вибрации имеют такой же вид как и допустимые спектры вертикальной .

Совершенно самостоятельный характер, отличный от характера допустимого

спектра ОБЩЕЙ вибрации, имеет допустимый спектр ЛОКАЛЬНОЙ вибрации.

Естественно, что допустимые спектры ВИБРОСКОРОСТИ и ВИБРОУСКОРЕНИЯ также РАЗЛИЧАЮТСЯ.

Корректированные и равные им эквивалентные значения - для ОБЩЕЙ вибрации как по скорости, так и по ускорению установлены

равными МИНИМАЛЬНОМУ допустимому значению в СПЕКТРЕ.

- для ЛОКАЛЬНОЙ вибрации как по скорости, так и по ускорению установлены на 3 дБ (в 1,41раза) ВЫШЕ МИНИМАЛЬНОГО допустимого значения в СПЕКТРЕ.

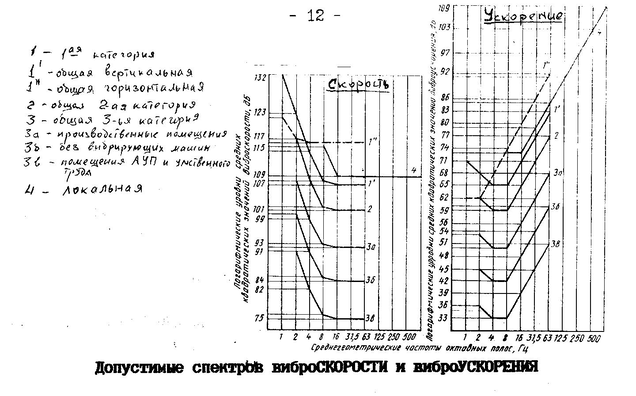

Приведенные в СН 2.2.4/2.1.8.566-96 нормы вибрации иллюстрируются графиками, показанными на рисунках ниже.

В настоящее время приняты и вводятся в действие с 01.01.2017 Санитарно-эпидемиологические правила и нормативы СанПиН 2.2.4.3359-16 "Санитарно-эпидемиологические требования к физических факторов на рабочих местах", в разделе IV которых установлены нормы вибрации для рабочих мест.

По этим нормам гигиеническая оценка вибрации, воздействующей на человека, должна производиться методом интегральной оценки с учетом времени вибрационного воздействия ТОЛЬКО по эквивалентному корректированному виброускорению за рабочую смену, А(8)(в м/с²) (или его эквивалентному корректированному уровню, L _А(8) , в дБ, относительно опорного значения виброускорения a _о = 10 ^-6 м/с ² ).

Коррекция измеряемых уровней виброускорения производится в третьоктавных полосах для различных принятых направлений для локальной вибрации (в диапазоне от 5,6 до 1400 Гц, с коэффициентом коррекции Wh), и для различных категорий общей вибрации (в диапазоне от 0,4 до 100 Гц, с коэффициентами Wk и Wd).

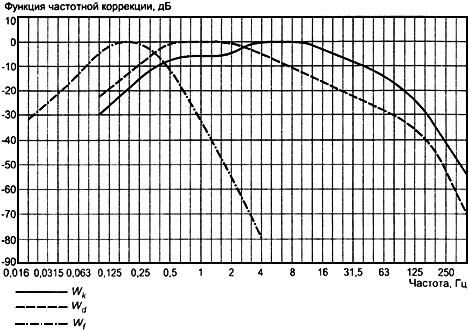

Частотная коррекция общей вибрации (по ГОСТ 31191.1-2004)

Частотная коррекция локальной вибрации (по ГОСТ 31192.1-2004)

Предельно допустимые значения и уровни производственной вибрации по СанПиН 2.2.4.3359-16 приведены в таблице ниже.
