б) светораспределение светильника;

в) блескость светильника;

г) экономичность светильника[1].

Важнейшей светотехнической характеристикой светильника является светораспределение, т.е. распределение его светового потока в пространстве. В зависимости от отношения светового потока, направляемого в нижнюю полусферу, к полному световому потоку светильники подразделяют на пять классов. Светильники прямого света способствуют концентрации большей и части светового потока на рабочих поверхностях. Такие светильники рекомендуется применять в производственных цехах высотой 4... 10 м при невысоких коэффициентах отражения стен.

Светильники отраженного света основную часть светового потока направляют вверх. Они должны применяться в тех помещениях, где нет пыли, а стены и потолок светлые. Такое освещение рекомендуется для чертежно-конструкторских бюро и других помещений, когда необходимо особо равномерное распределение яркости по помещению, а также для работ с блестящими поверхностями (металл, стекло).

Светильники рассеянного света распределяют световой поток более или менее равномерно в обе полусферы. Их изготавливают из молочного или матового стекла и также применяют в помещениях со светлым потолком и стенами, где требуется большая равномерность освещения.

Светильники преимущественно прямого света и преимущественно отраженного света распределяют световой поток преимущественно вниз или вверх.

Для защиты светильников от воздействия окружающей среды используют оболочки. Под степенью защиты понимается способ защиты, проверяемой стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твердых предметов и (или) воды внутрь оболочки.

. . .

С экономической точки зрения установки со светильниками рассеянного и отраженного света являются менее выгодными из-за значительных потерь световой энергии[2].

Светильники с лампами накаливания в данных рекомендациях НЕ РАССМАТРИВАЮТСЯ, т.к. для искусственного освещения производственных помещений лампы накаливания не должны применяться (см. в п.2.3 ссылку на п.7.3 СП 52.13330.2011 [3] ).

Светильники с люминесцентными лампами, как правило, выполняются двухламповыми или многоламповыми и могут быть прямого и рассеянного света. Светильники типа ОД, ОДО, ОДОР - общего освещения (первая буква О), открытые двухламповые (число ламп 2), прямого и преимущественно прямого света, подвесные со сплошными отражателями (буква Д- диффузные, Р- с экранирующей решеткой, вторая О – с отверстиями в верхней части отражателей) . Предназначены для нормальных помещений с хорошим отражением потолка и стен, допускаются к применению при умеренной влажности (СУХИХ) и запыленности. Широко применяются в административно-контрольных и подобных помещениях.

Рис. 2.4.1. Светильник для люминесцентных ламп серии ОДР.

Примечание. Высота подвеса светильников (см. значение h₃ п в разделе 2.5) типа ОД, ОДО,

ОДОР может быть принята для ламп мощностью 30 Вт – 295 мм,

мощностью 40 Вт – 304 мм (С.А.Клюев. Как рассчитать электрическое освещение

производственных помещений, Госэнергоиздат,-М.-Л., 1960, рис.3, стр.30)

Светильники типа ПВЛ являются подвесными, рассеянного света, пылевлагозащищенными. Пригодны для некоторых помещений: пожароопасных (при выделении пыли), сырых и с химически активной средой.

Рис. 2.4.2 Светильник для люминесцентных ламп серии ПВЛ-1.

^{Таблица 2.4.1. - Основные характеристики светильников ОД, ОДОР и ПВЛ}

Светильник НОГЛ является взрывозащищенным светильником; мощность ламп 1х40 , 1Х80 или 2х 80 Вт.

^{Таблица 2.4.3 – Характеристики Основные характеристики светильников типа НОГЛ}

Светильники для ламп ДРЛ из-за сходства формы колбы могут быть такими же, как и для ламп накаливания, однако выпускается ряд специальных светильников.

Светильники с лампами ДРЛ имеют основное обозначение РСП.

В общем обозначения светильников с лампами ДРЛ расшифровывается следующим образом: Р- ртутные (т.е.с ДРЛ), С – подвесные, П – для промышленных и производственных зданий. Затем в следующих обозначениях - двузначный номер серии, цифра количества ламп в светильнике (для ДРЛ – всегда 1 лампа) , мощность лампы в Вт. Далее трехзначное число обозначает номер модификации. Последние буква с цифрой означают климатическое исполнение и категорию светильника по ГОСТ 15159-69.

Например, обозначение РСП 05-400 означает подвесной светильник для промышленных зданий с лампой ДРЛ серии номер 05 мощностью 400 Вт. (число ламп пропущено, т.к. в светильнике всегда применяется 1 лампа ДРЛ). Применительно для ситуаций и светильников, которые могут встречаться и рассматриваться в Домашнем задании, используются лампы ДРЛ мощность до 1000 Вт включительно.

1. Определение размещения светильников и их подвеса

При выборе расположения светильников необходимо руководствоваться двумя критериями:

а) обеспечение высокого качества освещения, ограничение ослепленности и необходимой направленности света на рабочее место;

б) наиболее экономное создание нормированной освещенности.

ВНИМАНИЕ!!!! В данном разделе приведены только РЕКОМЕНДАЦИИ по размещению светильников и их подвеса в помещении исходя из ОПТИМИЗАЦИИ числа и мощности светильников (и ламп) и ЭКОНОМИЧЕСКИХ ЗАТРАТ НА ОСВЕЩЕНИЕ.

Следует иметь ввиду, что, чем БОЛЬШЕ выбирается ЧИСЛО светильников (или ЛАМП БОЛЬШЕЙ мощности), тем создается лучшая (до определенных пределов) освещенность, но требуется больших расходов на их установку и эксплуатацию.

…. Для равномерного общего освещения светильники могут располагаться

- рядами параллельно стенам с окнами или продольным стенам (для люминисцентных ламп),

- в шахматном порядке (для светильников с ДРЛ и потолочными люминесцентными) по углам прямоугольников, на которые разбивается площадь потолка (рис. 2.5.1) [1].

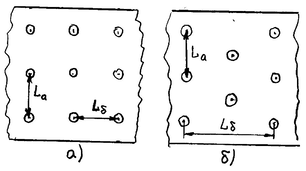

Рис. 2.5.1. Схема симметричного размещения светильников (с ДРЛ и лампами накаливания)

а)прямоугольное; б) шахматное [1].

Наибольшая равномерность освещения имеет место при размещении светильников по углам квадрата (L_а =L _б ). При шахматном размещении светильников наибольшая равномерность соответствует случаю их расположения по углам равностороннего треугольника (L_а = √3 L _б ).

Как показали исследования, в зависимости от типа светильников существует наивыгоднейшее относительное расстояние λ между светильниками

L / Н_п = λ ,

где L - расстояние между соседними светильниками или рядами,

Н_п – высота подвеса светильника над рабочей поверхностью.

Различают наивыгоднейшее светотехническое расположение светильников λ _с , при котором достигается наибольшая равномерность освещенности по площади помещения, и энергетически наивыгоднейшее расположение λ_э, когда обеспечивается нормируемая освещенность при наименьших энергетических затратах. В табл. 2.5.1 приведены значения λ_с и λ_э для разных светильников (при рекомендуемой высоте подвеса).

Таблица 2.5.1

Наивыгоднейшее расположение некоторых типов светильников[1].

Рекомендуется, чтобы λ не превышало примерно 0,5 расчетной высоты (кроме случаев использования многоламповых светильников в помещениях административных зданий)

В остальных случаях λ принимают в пределах 1,4-2,5.

λ =1,4-1,8 - при размещении светильников по углам квадратов или прямоугольников; λ =1,8-2,5 - при шахматном расположении светильников.

Расстояние между светильниками должно быть меньше двух высот подвеса светильников.

Расстояние от стен помещения до крайних светильников может быть рекомендовано равным 1/3 L (при расположении светильников вдоль стен) и 0,4-0,5 L при удалении рабочих мест от стен [2].

При выборе высота подвеса над рабочей поверхностью Н_п, м, по табл. 2.5.1 необходимо иметь ввиду связь этого показателя со следующими характеристиками помещения, в м:

- высота потолка над полом (обозначим её h₁) ,

- уровень (высота) рабочей поверхности над полом (обозначим её h₂),
