Текст из файла (страница 6)

- длина подвеса светильника от потолка (обозначим её h₃).

В принятых обозначениях указанная в. табл. 2.5.1 высота подвеса над рабочей поверхностью Н_п будет равна

Н_п = h₁- h₂ - h₃

Значение h₃ может браться из раздела 2.4 по приведенным там рисункам, таблицам, рекомендациям.

При применении встроенных в потолок люминесцентных светильников (например, светильника ARS/R 418 ) значение h₃ = 0.

Высота рабочей поверхности при работе стоя (например , за верстаком) в расчетах может быть принята h_{2 стоя} = 1 м (см. табл. 1 ГОСТ 12.2.033-78 «ССБТ. Рабочее место при выполнении работ стоя»).

Высота рабочей поверхности при работе сидя (например , за столом)в расчетах может быть принята, равной средней высоте письменного стола, h_{2 сидя} = 0,7 м (см. табл. 1 ГОСТ 12.2.032-78 «ССБТ. Рабочее место при выполнении работ сидя»).

Высоту помещений от пола до потолка h₁ для офисов, в заводских конторах, в административных и служебных помещениях в расчетах может быть принята, равной h₁= 3 м (см. СНиП 31-05-2003 «Общественные здания административного назначения».)

Высота помещений от пола до потолка h₁ для производственных помещений промышленных зданий в расчетах следует принимать в зависимости от выполняемого технологического процесса, габаритов применяемого оборудования (а также использования в цехе мостовых кранов) и с учетом рекомендаций табл.2.5.1 по подвеске светильников.

Примечания.

1. При указанных в Задании значениях высоты потолков над полом h₁ = 6 м, и высоты рабочей поверхности, на которой работник рассматривает объект, составляет не менее h₂ = 0,7-1 м, рекомендуемые в табл. 2.5.1 значения высоты подвеса Н_п = h_Р = 3,5-4,5 м могут быть обеспечены при подвесе светильников к потолку на тросах или цепях необходимой длины.

2. В случае размещения в цехе мостовых кранов нижний размер светильника должен быть выше верхнего уровня движущегося крана, а высота конструкций, к которым может подвешиваться светильник должна быть примерно 9-10 м.

Выбор этих размеров и их обоснование должно быть указано в РПЗ. В этом случае рекомендации табл.2.5.1 окажутся не применимыми. Поэтому для упрощения расчетов в ДЗ можно принять , что цехи не имеют мостовых кранов и их высота может укладываться в величины, рекомендуемые в табл.2.5.1.

Иллюстрация расчета высоты подвеса светильника над рабочей поверхностью приведена на рис. 2.5.2 из [2] для случая работы в офисном помещении за рабочем столом и применения встроенных в потолок люминесцентных светильников ARS/R 418 . Для изображенного случая:

h₁ = 3,0 м, h₂ = 0,7 м, h₃ = 0, Н_п = h_Р= 3,0- 0,7 = 2,3 м.

Рис. 2.5.2 Расчёт высоты подвеса светильника над рабочей поверхностью [2].

Для заданного варианта Домашнего задания следует изобразить в произвольном масштабе (эскизно) план цеха, участка, помещения с указанием на нем расположения светильников, как указано на рис. 2.5.3 (для применения ламп ДЛР) и на рис. 2.5.4 (для применения люминесцентных ламп).

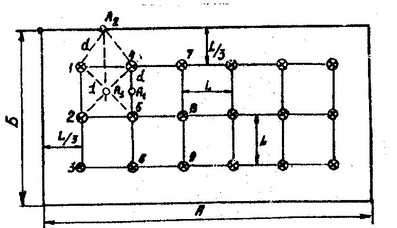

Рис. 2.5.3. План цеха и размещения светильников с лампами накаливания или ДРЛ

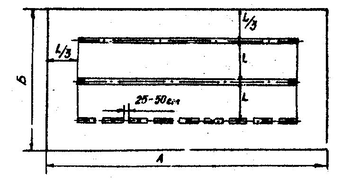

Рис. 2.5.4. План цеха и размещения светильников с люминесцентными лампами [2].

При выборе числа светильников и размещения их в заданном помещении следует учитывать ДЛИНЫ выбранных ЛЮМИНЕСЦЕНТНЫХ СВЕТИЛЬНИКОВ, приведенные в разделе 2.4

Суммарная длина светильников сопоставляется с длиной помещения, причем возможны следующие случаи:

• суммарная длина светильников превышает длину помещения - необходимо или применить более мощные лампы (у которых поток на единицу длины больше), или увеличить число рядов;

• суммарная длина светильников равна длине помещения - задача решается устройством непрерывного ряда светильников;

• суммарная длина светильников меньше длины помещения - принимается ряд с равномерно распределенными вдоль него разрывами между светильниками λ.

Внимание!

Необходимо принимать во внимание, что источником света может быть только ОДНА лампа (например, для ДРЛ), а в ОДНОМ светильники может быть несколько ламп (например, 2 - в светильниках типа ОД, РДО и ОДОР, и 4 – в светильниках ARS/R 418). В последующем расчете рассматриваются характеристики каждой одной лампы, а общий световой поток c учетом всего числа ламп N х n (N - число светильников, n – число ламп в одном светильнике.

ОБЯЗАТЕЛЬНО!!! На планах цехов (помещений) надо изобразить размещение светильников в помещении в соответствии с условными обозначениями их типа и характеристик по табл.2.5.2, указать КОНКРЕТНЫЕ значения ВСЕХ размеров, обозначенных буквами на планах: - габариты помещения А = ? и Б=?, - фактические значения величин L= ?, L/3 = ?, - расстояния между люминесцентными светильниками в ряду, - длины принятых светильников по данным раздела 2.4.

Под или рядом с рисунком схемы цеха и размещения в нем светильников НЕОБХОДИМО указать ОБЩЕЕ число светильников N, число ламп в одном светильнике n и ОБЩЕЕ ЧИСЛО ЛАМП В ПОМЕЩЕНИИ (N х n).

ВНИМАНИЕ!!! На этом этапе ПРЕДВАРИТЕЛЬНО (!!!) проверяется ВОЗМОЖНОСТЬ РАЗМЕЩЕНИЯ в рассматриваемом ПОМЕЩЕНИИ общего КОЛИЧЕСТВА (!!!) СВЕТИЛЬНИКОВ той или иной КОНСТРУКЦИИ, ТИПА, его РАЗМЕРОВ и содержащихся в нем ЧИСЛА и МОЩНОСТИ применяемых ЛАМП.

Таблица 2.5.2. - Условные обозначения светильников на планах

ВНИМАНИЕ!!!

Окончательная проверка правильности выбора светильника, их числа, общего количества ламп и ГЛАВНОЕ достаточности создаваемого ВСЕМИ выбранными в светильниках лампами СУММАРНОГО светового потока Ф_л , определяется по результатам расчета в последующих разделах.

Если по возможному размещению светильников (из-за выбранных их габаритов и площади помещения) может оказаться недостаточной СУММАРНАЯ МОЩНОСТЬ ЛАМП, применяемых в первоначально выбранных светильниках , или недостаточное число ламп в каждом светильнике, или недостаточное число светильников в помещении, может понадобиться вновь выбрать другой тип светильника, с другим количеством ламп, с другой мощностью применяемой в них ламп.

СМОТРИТЕ в п.2.7 «ОСОБОЕ ВНИМАНИЕ!!!»

2.6. Формулы расчета светового потока лампы Ф_л по методу коэффициента использования светового потока

Освещаемый объем помещения ограничивается ограждающими поверхностями, отражающими значительную часть светового потока, попадающего на них от источников света. Отражающими поверхностями являются пол, стены, потолок и оборудование, установленное в помещении. В тех случаях, когда поверхности, огранивающие пространство, имеют высокие значения коэффициентов отражения, отраженная составляющая освещенности может иметь большое значение и ее учет необходим, поскольку отраженные потоки могут быть сравнимы с прямыми и их недооценка может привести к значительным погрешностям в расчетах. Рассматриваемый метод позволяет производить расчет осветительной установки (ОУ) с учетом прямой и отраженной составляющих освещенности и применяется для расчета общего равномерного освещения горизонтальных поверхностей, равновеликих полу, при использовании светильников любого типа.

где Ф_пад - световой поток, падающий на расчетную плоскость; Ф_л - световой поток источника света (ОДНОЙ лампы) ; N - количество светильников; n – число ламп в светильнике.

Примечания. 1.При использовании в РПЗ этой и всех остальных формул, приведенных

ниже, необходимо давать РАСШИФРОВКУ (НАИМЕНОВАНИЕ) ВСЕХ

ВЕЛИЧИН И ЕДИНИЦ ИЗМЕРЕНИЯ, входящих в эти формулы.

2.Во все используемые в РПЗ формулы НЕОБХОДИМО подставлять и

записывать все выбранные значения входящих величин (а не

ограничиваться ЛИШЬ одним результатом расчета по формуле).

Коэффициент использования осветительной установки η, характеризующий эффективность использования светового потока источников света, определяется, с одной стороны, светораспределением и размещением светильников, а с другой - соотношением размеров освещаемого помещения и отражающими свойствами его поверхностей.

Расчет производится по формуле

где

Ф_л = Ф_расч – расчетный световой поток лампы, лм;

E_н – нормированная освещенность, полученная в соответствии с указаниями раздела 2.1 , лк ;

S – освещаемая площадь (площадь расчетной поверхности), м²;

k – коэффициент запаса;

Z – коэффициент минимальной освещенности, z=E_ср/E_min

N - количество принятых светильников;

n – число ламп в светильнике;

η - коэффициент использования светового потока.

2.6.1 . Выбор коэффициентов k и Z

Коэффициент запаса k зависит от содержания пыли и состояния среды в помещениях, частоты чисток светильников или остекления светопроемов, сменности работ на предприятии. принимает значения от 1,2 до 2.0.

Коэффициента запаса k для искусственного освещения выбирается из табл. 2.6.1, составленной на основе табл.8 [1] и табл.3 СП 52.13330.2011 [3] .
