Отчет о лабораторной работе 1.4

“Знакомство с методами получения и измерения вакуума.”

Выполнила: Затолоцкая Юлия Андреевна

Студентка группы 18308. ФФ НГУ

Преподаватель: Золкин Александр Степанович.

Преподаватель НГУ, к.ф.-м.н., доцент.

Цель работы

Знакомство с методами получения и измерения вакуума, нахождение зависимости давления от времени для форвакуумного насоса с учетом натекания и без. Нахождение зависимости скорости натекания от времени.

Идея метода измерений

Давление измеряется с помощью специальных датчиков.

Методика измерений

Производится откачка рабочего объема форвакуумным насосом ISP-90 через вакуумопровод длиной l = 1 м, диаметром d = 25 мм. Подключается турбомолекулярный насос к рабочему объему. Затем отсоединяется турбомолекулярный насос от рабочего объема, наблюдается натекание в рабочий объем.

Результаты измерений

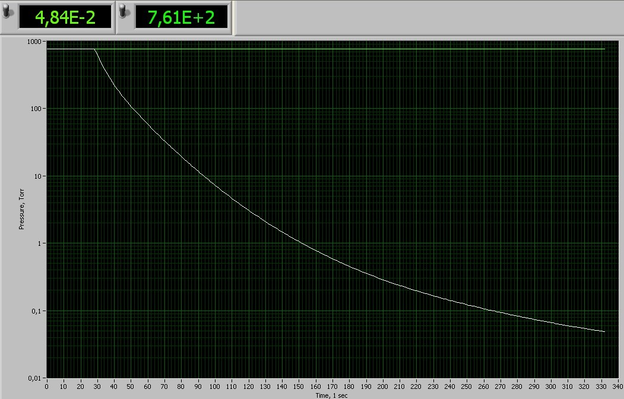

Рис.1 Зависимость давления от времени при включении форвакуумного насоса.

Р

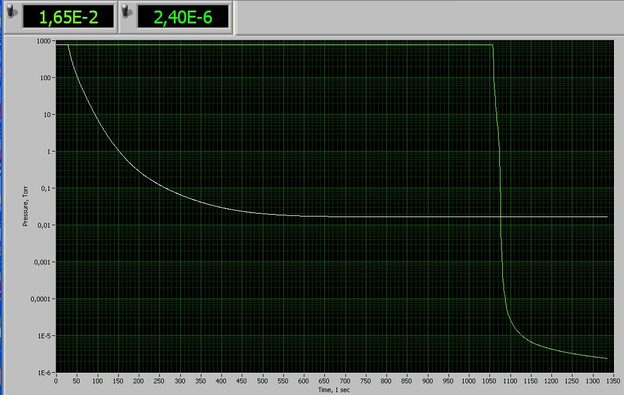

ис.2 Зависимость давления от времени при включении турбомолекулярного насоса.

Рис. 3. Зависимость давления от времени в режиме натекания.

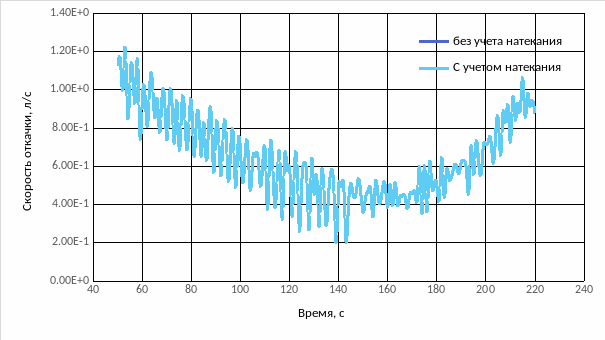

Рис.4. Зависимость скорости откачки рабочего объема форвакуумным насосом от времени с учетом натекания и без.

Рис. 5. Зависимость скорости натекания от давления.

Погрешность измерений

- Погрешность датчиков давления типа PKR-25 (30%)

Обсуждение результатов

По рисунку 4 видно, что скорость откачки без учета натекания рабочего объема форвакуумным насосом со временем уменьшалась, то есть с уменьшением давления скорость откачки уменьшается. Скорость откачки с учетом натекания вначале уменьшалась, затем стала увеличиваться, то есть при низких давлениях скорость откачки с учетом натекания увеличивается.

Также по рисунку 5 видно, что скорость натекания с увеличением давления уменьшалась.

Выводы

Мной твердо установлено, что скорость откачки рабочего объема форвакуумным насосом без учета натекания с увеличением давления уменьшается; скорость откачки рабочего объема форвакуумным насосом с учетом натекания с увеличением давления вначале уменьшается, затем увеличивается, скорость натекания в рабочий объем с уменьшением давления увеличивается.
