При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.13): основные размеры пластины, предел текучести сердцевины σ0,2 (не менее), ударная вязкость KCU (не менее).
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку пластины, которая обеспечит ее работоспособность в предлагаемых условиях.
|
|
|
| а | б |

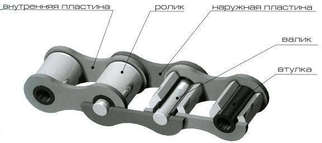

| Рис. 1.13. Пластина тяжелонагруженной приводной роликовой цепи эскалатора: а – общий вид фрагмента приводной цепи; б – эскиз пластины | |
Исходные данные Таблица 1.13
| Вариант | L, мм | s, мм | σ0,2, МПа | KCU, Дж/см2 |
| а | 75 | 5 | 900 | 130 |
| б | 58 | 4 | 1100 | 80 |
| в | 100 | 6 | 750 | 150 |
| г | 60 | 5 | 900 | 90 |
| д | 50 | 3 | 800 | 45 |
Задание МД - 14 (а – д). Пользуясь «Марочником сталей и сплавов», выбрать марку стали для изготовления регулировочного винта измерительного прибора высокого класса точности (рис.1.14). Производство приборов мелкосерийное.
При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.14): основные размеры винта, твёрдость HRC в сердцевине и на поверхности в указанных пределах.
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку винта, которая обеспечит его работоспособность в предлагаемых условиях.
|
|
|
| а | б |
| Рис. 1.14. Регулировочный винт измерительного прибора: а –общий вид регулировочного винта; б – эскиз винта | |
Исходные данные Таблица 1.14
| Вариант | D, мм | L, мм | HRC (сердцевины) | HRC (поверхности) |
| а | 13 | 28 | 45 – 50 | 65 – 66 |
| б | 15 | 45 | 48 – 50 | 62 – 63 |
| в | 15 | 100 | 57 – 60 | 63 – 65 |
| г | 12 | 18 | 38 – 42 | 63 – 65 |
| д | 6 | 9 | 63 – 66 | 63 – 66 |
Задание МД - 15 (а – д). Пользуясь «Марочником сталей и сплавов», выбрать марку стали для изготовления установочного кольца (рис.1.15). Производство колец серийное.
При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.15): основные размеры кольца, предел текучести стали σ0,2 (не менее), твёрдость стали HB (не менее), ударная вязкость KCU (не менее).
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку кольца, которая обеспечит его работоспособность в предлагаемых условиях.
|
|
|
| а | б |
| Рис. 1.15. Установочное кольцо: а – общий вид установочного кольца; б – эскиз установочного кольца | |
Исходные данные Таблица 1.15
| Вариант | D, мм | d, мм | s, мм | σ0,2, МПа | HB | KCU, Дж/см2 |
| а | 42 | 20 | 10 | 750 | 250 | 100 |
| б | 48 | 30 | 16 | 800 | 280 | 80 |
| в | 90 | 50 | 14 | 1000 | 320 | 50 |
| г | 160 | 95 | 40 | 900 | 270 | 60 |
| д | 250 | 180 | 30 | 950 | 300 | 100 |
Задание МД - 16 (а – д). Пользуясь «Марочником сталей и сплавов», выбрать марку стали для изготовления коленчатого вала мощного дизельного двигателя (рис.1.16). Производство двигателей серийное.
При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.16): основные размеры коленчатого вала, твёрдость поверхности шеек HRC в указанных пределах, предел текучести сердцевины σ0,2 (не менее), ударная вязкость KCU (не менее).
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку коленчатого вала, которая обеспечит его работоспособность в предлагаемых условиях.
а б

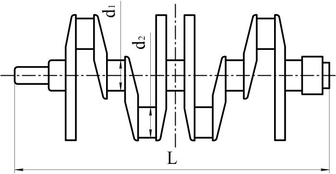

Рис. 1.16. Коленчатый вал дизельного двигателя:
а – общий вид коленчатого вала; б – эскиз коленчатого вала (d1 – диаметр коренной шейки, d2 – диаметр шатунной шейки)
Исходные данные Таблица 1.16
| Вариант | L, мм | d1, мм | d2, мм | HRC | σ0,2, МПа | KCU, Дж/см2 |
| а | 500 | 42 | 30 | 51 – 53 | 1040 | 85 |
| б | 750 | 60 | 55 | 47 – 51 | 1150 | 90 |
| в | 800 | 80 | 70 | 57 – 59 | 1100 | 80 |
| г | 1320 | 97 | 85 | 52 – 55 | 780 | 45 |
| д | 1500 | 90 | 75 | 58 – 61 | 1050 | 85 |
Задание МД - 17 (а – д). Пользуясь «Марочником сталей и сплавов», выбрать марку стали для изготовления колёсной оси тележки различной грузоподъёмности (рис.1.17). Производство тележек мелкосерийное.
При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.17): основные размеры колёсной оси тележки, предел текучести сердцевины σ0,2 (не менее), твёрдость сердцевины HB (не менее), ударная вязкость KCU (не менее).
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку оси, которая обеспечит её работоспособность в предлагаемых условиях.
|
|
|
| а | б |
| Рис. 1.17. Колёсная ось тележки: а – общий вид оси колеса тележки; б – эскиз оси | |
Исходные данные Таблица 1.17
| Вариант | L, мм | D, мм | σ0,2, МПа | HB | KCU, Дж/см2 |
| а | 70 | 17 | 800 | 290 | 100 |
| б | 80 | 20 | 900 | 320 | 70 |
| в | 115 | 29 | 950 | 310 | 110 |
| г | 130 | 33 | 800 | 260 | 75 |
| д | 150 | 37 | 1050 | 290 | 50 |
Задание МД - 18 (а – д). Пользуясь «Марочником сталей и сплавов», выбрать марку стали для изготовления вала ротора электродвигателя (рис.1.18). Производство электродвигателей серийное.
При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.18): основные размеры вала, предел текучести сердцевины σ0,2 (не менее), твёрдость сердцевины HB (не менее).
Обосновать сделанный выбор стали, рекомендовать упрочняющую обработку вала, которая обеспечит его работоспособность в предлагаемых условиях.
а б
