Отчет о решении тепловой задачи при помощи

программного комплекса «Сварка»

по дисциплине «Автоматизация инженерной деятельности» .

Выполнил:

студент 2 курса,

Приходько П.А.

группа МТ7-41

Проверил: Розанов Д.С.

г. Москва, 2019

Содержание

Введение 2

1. Основные этапы (операции) работы 2

1.1. Проектирование каркаса и его узлов 3

1.2. Процедура дробления блоков 5

1.3. Задания параметров материала 6

1.4. Создание тепловой сетки 6

1.5. Занесение значений параметров и справочных данных 6

1.6. Температурная карта максимальных температур. 7

Вывод 8

Введение

Настоящая работа посвящена решению тепловой задачи при помощи программного комплекса (ПК) «Сварка».

Необходимо отметить, прежде всего, два аспекта, характерных для подготовки и выполнения данной практической работы: во-первых, важность глубокой теоретической проработки вопросов тепловых процессов при сварке на базовой кафедре в МГТУ , и, во-вторых, наличие серьезного задела в части компьютерного моделирования сварочных процессов в части методов моделирования физических процессов при сварке (что нашло свою реализацию в ПК «Сварка»).

В основном разделе описаны этапы выполнения работы в среде указанного выше ПК. Сделаны выводы по работе.

1. Основные этапы (операции) работы

Перед осуществлением операций проверено состояние технических средств ПК и осуществлен запуск соответствующего приложения.

Пример главного экрана приведен на следующей странице.

В режиме построения модели окно разделено на две части: графическое окно с изображением моделируемых объектов (слева) и окно управления с диалоговыми панелями для редактирования параметров моделей (справа). Над окнами расположено главное меню, слева и справа от окон — панели инструментов, под окнами — строка состояния.

Р

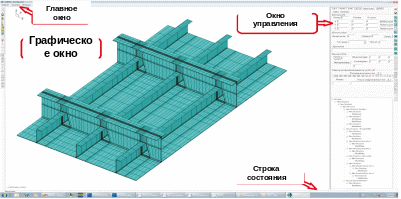

ис.1. Структура главного окна программного комплекса «Сварка»

1. Проектирование каркаса и его узлов

Первым этапом проектирования каркаса создали узлы путем задания координат x,y каждого узла в текстовом файле Geom.in. Каждому узлу присвоили номер. Затем задали линии путем введения номеров узлов в разделе +0 ЛИНИИ, и затем исходя из этого были заданы блоки в другом разделе.

На рис.2. показано графическое представление основных геометрических параметров спроектированного каркаса. Каркас получился длинным и тонким, потому далее будем приводить только область около шва.

Рис.2. Каркас

1. Процедура дробления блоков

Каждый блок раздробили на достаточно большое число маленьких блоков. Такое дробление делается для облегчения расчетов и повышения точности значений температур (см. рис. 3).

Пример.

+0 ДРОБЛЕНИЯ= 1 10 /1. 0.5 8(1.5)//

Часть линии между узлами 1 и 10 будет разбита на 10 частей в соотношении 1:0,5:1,5:1,5:1,5:1,5:1,5:1,5:1,5:1,5, причем 19 узлов между 1 и 10 будут размещены на тех же параболах, на которых между узлами 1 и 10 размещались ранее введенные узлы. Здесь использован повторитель: 8(1.5) для ввода 8 одинаковых значений по 1.5.

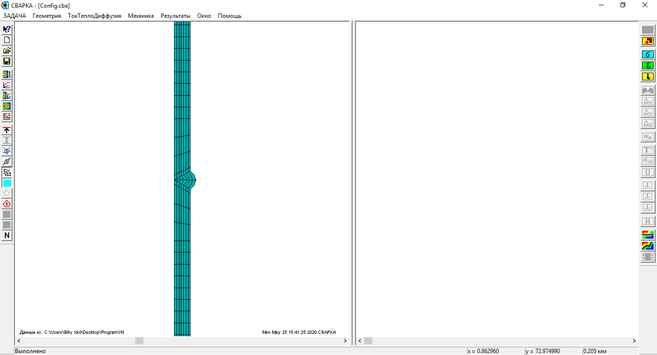

Рис.3. Дробление блоков (увеличено)

Рис.4. Дробление шва и околошовной зоны

1. Задания параметров материала

Материал задается в среде ПК для всех блоков.

Пример:

+0 МАТЕРИАЛЫ = 1 2/2 1/3 -1/4 -1/5 2/6 1//

Ввод номеров материала для каждого из 6 блоков. Первая цифра означает номер блока (номера блоков должны быть строго по порядку), далее номер материала. Отрицательный номер материала означает, что этот элемент не заполнен и будет заполняться в процессе сварки. Для остальных блоков по умолчанию принимается материал № 1.

1. Создание тепловой сетки

Тепловая сетка формируется автоматически в ПК исходя из дробления блоков.

1. Занесение значений параметров и справочных данных

В папке нашей работы (проекта) в ПК заполнили файлы Tprop и Tstages.

В Tprop записали исходные данные о процессах, также записали соответствующие стали 10ХСНД физические свойства (теплопроводность, теплоемкость, температуру плавления).

В Tstages записали температуру внешних поверхностей и способе заполнения валиков на каждой из стадий. Также был указан режим сваривания (ток 800 А, напряжение 32 В, скорость сварки 18м/ч, КПД 0.95)

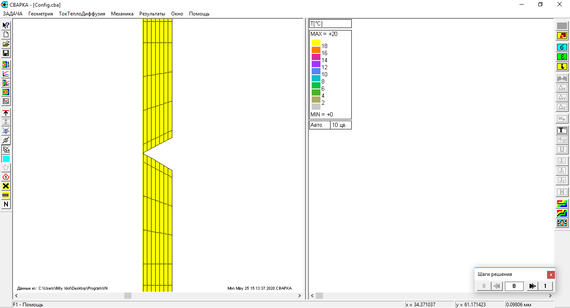

Рис. 4. Соединение до сваривания

1. Температурная карта максимальных температур.

Значения этой температуры рассчитываются численными методами, реализованными в программном обеспечении комплекса «Сварка»

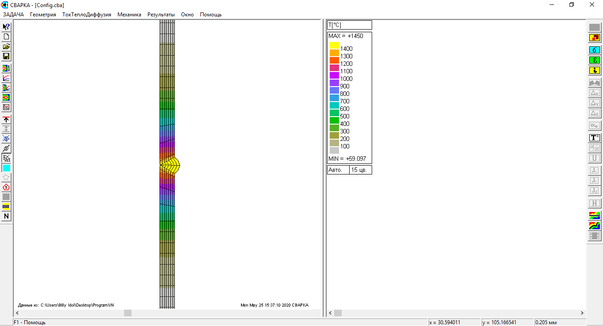

Рис.5. Температурная карта максимальных температур (увеличено)

Вывод

С помощью данной программы мы создали геометрию свариваемого образца, задали различные параметры для сварки, такие как температура окружающей среды, мощность тока, скорость сварки, её время, а также физические и химические свойства заданной стали. В результате мы получили изображения, на которых видно распределение максимальных и минимальных температур за все время процесса сварки.
