Перед тем как вставить в компьютер новую плату расширения, необходимо убедиться в том, что она не будет использовать уже задействованные порты ввода/вывода.
|
| Нажмите управляющую кнопку "Advsr" или выберите из меню "Analysis" строку "Setup Advisor". На экране появится диалоговая панель "Setup Advisor" (см. рис. 5.24) |
В левой стороне диалоговой панели "Setup Advisor" отображается список различных плат расширения. Выберите из него название устройства, которое вы собираетесь подключить к компьютеру. Например, выберите Sound Blaster 16. Полное название устройства и название фирмы-изготовителя появится в поле "Board Selected" и "Manufacturer".
В остальных полях появится информация о ресурсах компьютера, необходимых для подключения этой платы: номере аппаратного прерывания - "IRQ Assignment", каналах прямого доступа - "DMA Channel", портах ввода/вывода - "I/O Port Address", используемом адресном пространстве оперативной - "Memory Address" и постоянной памяти - "ROM Location". В этих полях отображаются рекомендуемые значения для данного устройства. Если какие-либо из указанных ресурсов уже заняты другими платами расширения, вы можете использовать одно из альтернативных значений, отображаемых в поле "Alternates".

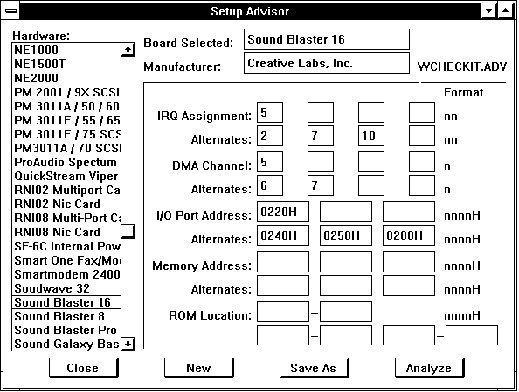

Рис. 5.24. Диалоговая панель "Setup Advisor"
Например, для звуковой платы Sound Blaster 16 рекомендуется использовать аппаратное прерывание IRQ 5. Если это прерывание уже используется платами расширения компьютера (например, контроллером мыши), можно использовать одно из прерываний IRQ 2, IRQ 7, IRQ 10.
Если вы не помните, какие ресурсы компьютера свободны, нажмите кнопку "Analyze". Приложение WINCheckit проведет анализ конфигурации компьютера и сравнит доступные ресурсы с ресурсами необходимыми для подключения платы расширения (в нашем случае для подключения звукового адаптера). Откроется новое окно "Setup Advisor: Analysis". В этом окне отображается конфигурация компьютера, список ресурсов, необходимых для подключаемой платы расширения и даются рекомендации по выбору ресурсов для платы расширения.
Проверка подсистем компьютера
Наиболее важной возможностью, реализуемой приложением WINCheckit, является проверка работы всех подсистем компьютера. Все тесты, выполняемые WINCheckit запускаются из меню "Tests" (см. рис. 5.25).
Рис. 5.25. Меню "Tests"
Меню "Tests" состоит из семи строк, позволяющих проверить функционирование системной платы, параллельных и последовательных адаптеров, оперативной памяти и накопителей на жестких и гибких дисках:
| Строка меню | Устройства, которые будут проверены |
| "Test Everything" | Все подсистемы компьютера |
| "System Board" | Системная плата |
| "Serial Port" | Порты последовательного асинхронного адаптера |
| "Parallel Port" | Порты параллельного адаптера |
| "Hard Disk" | Накопители на жестких дисках |
| "Floppy Disk" | Накопители на гибких дисках |
| "Memory" | Оперативная память |
Для проверки системной платы компьютера выберите из меню "Tests" строку "System Board". Приложение WINCheckit начнет выполнять проверку всех компонент системной платы. Проверяется центральный процессор, арифметический сопроцессор, CMOS-память, системный таймер, контроллер IRQ, контроллер DMA. Результаты тестов появляются в окне "Test Results". Вы можете распечатать полученные результаты, записать их в файл или скопировать в обменный буфер Windows.
Пример отчета о системной плате компьютера представлен ниже:
CheckIt PRO 1.18 (S/N:A6-020292)
Licensed To: Frolov Grigory
NO FAILURES SYSTEM BOARD TEST 03-24-1995 16:14
System Information
------------------
Processor . . . : 80486DX Intel (33.0Mhz)
Co-Processor. . : Integrated NPU
Clock Type. . . : CMOS
IRQ Controller. : 8259 X 2
DMA Controller. : 8237 X 2
Central Processor.................................Partial
General Functions.........................Passed
Interrupt Bug.............................Passed
Multiply Bug..............................Passed
Test is not applicable to this machine.
Protected Mode............................Skipped
In V86 mode - Can't enter protected mode.
Numerical Processor...............................Passed
Arithmetic................................Passed
Logarithmic...............................Passed
Comparison................................Passed
Real-Time Clock...................................Passed
Date Compare..............................Passed
DOS: 03/24/95 RTC: 03/24/95
Time Compare..............................Passed
DOS: 16:14:27 RTC: 16:14:28 (.37 apart)
Alarm Function............................Passed
Elapsed Times.............................Passed
DOS: 12.03 sec RTC: 12.00 sec (.03 apart)
DMA Controller....................................Passed
Interrupt Controller..............................Passed
----------------------------------------------------------
WINCheckit позволяет проверить работу портов асинхронного последовательного адаптера. Выберите из меню "Tests" строку "Serial Port". На экране откроется временная диалоговая панель "Check Serial Ports". В ней отображается процесс тестирования всех портов асинхронного адаптера.
Чтобы тест был более полным, вы должны подключить к разъемам COM-портов специальные заглушки. Эти заглушки можно приобрести вместе с программой WINCheckit или изготовить самостоятельно в соответствии с рисунками 5.26 и 5.27.
Рис. 5.26. Заглушка для COM-порта DB9
Рис. 5.27. Заглушка для COM-порта DB25
По окончании теста, диалоговая панель "Check Serial Ports" заменяется окном "Test Results". В этом окне отображается отчет о проверенных портах асинхронного последовательного адаптера. Фрагмент такого отчета мы представили ниже:
NO FAILURES SERIAL PORT COM1: TEST 03-25-1995 19:47
Port Information
----------------
DOS Name. . . . : COM1: (3F8h)
Device Attached : Unknown
UART type . . . : 16450 or compatible
Port Integrity....................................Passed
General Operation.................................Passed
Interrupt Enable..........................Passed
Interrupt ID..............................Passed
Line Control..............................Passed
Modem Control.............................Passed
Line Status...............................Passed
Modem Status..............................Passed
Baud Rate Generation..............................Passed
Note: Test may fail when running in Enhanced-Mode Windows
if a device (ie. serial mouse) is active on that
port.
----------------------------------------------------------
Проверка портов параллельного адаптера выполняется практически таким же образом, что и поверка асинхронного адаптера. Для получения наиболее точных результатов рекомендуется подключить к разъемам портов параллельного адаптера специальные заглушки. Их можно приобрести ввместе с программой WINCheckit или изготовить самостоятельно в соответствии с рисунком 5.28.
Рис. 5.28. Заглушка для портов LPT
Выберите из меню "Tests" строку "Parallel Port". На экране откроется временная диалоговая панель "Check Parallel Ports". В ней отбражается процесс тестирования всех портов параллельного адаптра.
По окончании тестов диалоговая панель "Check Parallel Ports" заменяется окном "Test Results". Фрагмент информации, содержащейся в этом окне мы привели ниже:
NO FAILURES PARALLEL PORT LPT1: TEST 03-25-1995 20:34
Port Information
----------------
DOS Name. . . . : LPT1: (378h)
Device Attached : Unknown
Port Integrity....................................Passed
General Operation.................................Passed
Patterns - Zeros..........................Passed
Patterns - Ones...........................Passed
----------------------------------------------------------
Одной из самых полезных возможностей, предоставляемых приложением WINCheckit является проверка накопителей на жестких и гибких магнитных дисках.
Выберите из меню "Tests" строку "Hard Disk". На экране откроется диалоговая панель "Check Hard Disks". В ней отбражается процесс проверки контроллера диска и жестких дисков компьютера. Результаты проверки отображаются в окне "Test Results". Для нашего компьютера мы получили следующие результаты:
NO FAILURES HARD DRIVE 0 TEST 03-27-1995 15:00
Drive Information
-----------------
Drive 0 : 198M
Cylinders : 1023
Heads : 7
Sectors/Trk : 54
Drive Controller..................................Passed
Media Surface.....................................Passed
Drive Mechanics...................................Passed
Cyl Hd Class Error Type
---- --- ----- --------------------------------------
486 6 MINOR Bad sector marked by DOS
656 4 MINOR Bad sector marked by DOS
704 2 MINOR Bad sector marked by DOS
832 4 MINOR Bad sector marked by DOS
----------------------------------------------------------
NO FAILURES HARD DRIVE 1 TEST 03-27-1995 15:15
Drive Information
-----------------
Drive 1 : 198M
Cylinders : 1023
Heads : 7
Sectors/Trk : 54
Drive Controller..................................Passed
Media Surface.....................................Passed
Drive Mechanics...................................Passed
Cyl Hd Class Error Type
---- --- ----- --------------------------------------
461 3 MINOR Bad sector marked by DOS
982 6 MINOR Bad sector marked by DOS
----------------------------------------------------------
Приступим к проверке накопителей на гибких дисках. Перед началом тестов вставьте в них дискеты. Выберите из меню "Tests" строку "Floppy Disk". На экране откроется диалоговая панель "Check Floppy Disks". В ней отображается процесс проверки контроллера диска и накопителей на гибких дисках компьютера. Сначала проверяется диск A:, затем B:. Результаты проверки отображаются в окне "Test Results".
Если вы получите ошибку при выполнении этого теста, вовсе не обязательно, что накопитель на гибких дисках неисправен. Возможно вы использовали для проведения теста плохую дискету, имеющую дефекты. Замените ее другой и повторите тест.
** 1 FAILURE FLOPPY DRIVE 0 MEDIA TEST 03-27-1995 09:02
Drive/Media
-------------------
Drive: 1.44M(3«")
Media: 1.44M(3«")
Linear Read.......................................FAILED
Random Read.......................................FAILED
Cyl Head Severity Test Notes
--- ---- -------- ------ ---------------------------
1 0 MAJOR Random Read Error.
---------------------------------------------------------
NO FAILURES FLOPPY DRIVE 1 MEDIA TEST 03-27-1995 09:05
Drive/Media
-------------------
Drive: 1.2M(5.25")
Media: 1.2M(5.25")
Linear Read.......................................Passed
Random Read.......................................Passed
----------------------------------------------------------
Проведем проверку оперативной памяти компьютера. Этот тест имеет особенность. Перед проведением теста памяти WINCheckit завершает операционную систему Windows. Затем выполняет тест и после его окончания снова загружает Windows. Следует иметь в виду, что все приложения, запущенные на момент начала теста оперативной памяти будут завершены.
NO FAILURES MEMORY TEST 03-27-1995 10:27
Memory Installed: Selected for Test:
------------------------------- ------------------
