Рис. 5.11. Диалоговая панель "Hard Disk Test"

Программа CheckIt начинает проверять дисковый контроллер. Если он функционирует нормально, напротив строки "Controller Diags" ставится символ и слово "Passed". При неисправности дискового контроллера его необходимо заменить.

Затем начинается процесс проверки самого жесткого диска. При этом последовательно выполняются три типа тестов "Linear Read", "Butterfly Read", "Random Read":

Список обнаруженных ошибок отображается в поле "Error". В каждой строке перечислены номер сбойного цилиндра и номер головки.

Устройства ввода информации

С помощью CheckIt можно проверить правильность работы различных устройств ввода информации - клавиатуры, мыши и джойстика. Для этого следует выбрать из главного меню программы "Test" строку "Input Devices". На экране появится временное меню с названиями устройств ввода (см. рис. 5.12).

Рис. 5.12. Временное меню "Input Devices"

Выберите устройство, которое нужно проверить. Мы опишем процедуры проверки клавиатуры и мыши. Выберите из временного меню строку "Keyboard". На экране появится диалоговая панель "Keyboard Test" (см. рис. 5.13).

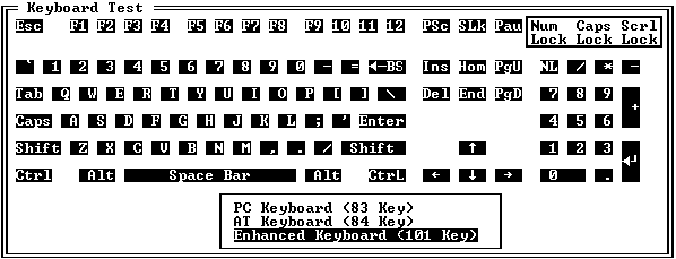

Рис. 5.13. Диалоговая панель "Keyboard Test"

В нижней части этой панели размещено небольшое меню. Из него вы должны выбрать тип вашей клавиатуры и нажать клавишу <Enter>. Начинается процедура проверки. Она состоит из трех шагов.

Сначала вы должны нажать на каждую клавишу клавиатуры. На экране нажатые клавиши выделяются цветом. По окончании теста все клавиши на экране изменят свой цвет.

Если какая-либо клавиша при нажатии не изменяет своего цвета - значит она неисправна. Чтобы прервать тест нажмите любую клавишу три раза. Программа выдаст сообщение:

Did all of the keys work properly?

В случае если клавиатура работает нормально и вы просто решили не доводить тест до конца, нажмите клавишу <Y>, а затем <Enter>. Это будет означать, что клавиатура исправна. Если вы не можете закончить тест, так как одна или несколько клавиш не работают, нажмите сначала клавишу <N>, а затем клавишу <Enter>. После окончания теста вы получите информацию о неисправных клавишах.

• Перед проведением этого теста завершите операционную систему Windows. Так как Windows перехватывает и самостоятельно обрабатывает все нажатия клавиши <Print Screen>, то вы не сможете полностью проверить клавиатуру

После того как вы нажмете все клавиши начинается следующий тест. Проверяется режим автоповтора кода нажатой клавиши. Нажмите любую клавишу на клавиатуре, например, клавишу пробела. После того как изображение этой клавиши на экране замигает, считается что автоповтор работает. Если вы долго держите клавишу, но ее изображение не мигает, значит функция автоповтора не работает. В этом случае три раза нажмите любую клавишу клавиатуры. Тест прервется.

Последний тест проверяет индикаторы "Num Lock", "Caps Lock" и "Scroll Lock", расположенные в правом верхнем углу клавиатуры. Программа CheckIt последовательно зажигает эти индикаторы. И выдает запрос правильно ли они работают:

Did all of the lights work properly?

Вы должны сравнить состояние индикаторов на клавиатуре и их изображения на экране. Если они соответствуют и изменяются одинаково, нажмите клавишу <Y>, а затем клавишу <Enter>. Это значит что индикаторы клавиатуры работают правильно. В противном случае последовательно нажмите клавиши <N> и <Enter>. Если вы желаете повторить последний тест, нажмите сначала клавишу <R>, а затем клавишу <Enter>.

На этом проверка клавиатуры завершается и вы возвращаетесь в главное меню программы. Если были обнаружены ошибки, то на экране отображается подробный отчет.

Теперь опишем процедуру проверки мыши. Выберите из главного меню программы "Test" строку "Input Devices". Затем из открывшегося временного меню (см. рис. 5.12) выберите строку "Mouse". На экране появится диалоговая панель "Mouse Test" (см. рис. 5.14).

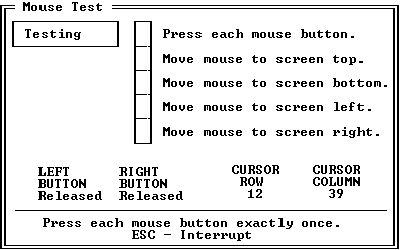

Рис. 5.14. Диалоговая панель "Mouse Test"

Процедура проверки мыши состоит из пяти шагов, описанных в следующей таблице:

После успешного завершения каждого шага поверки напротив названия теста ставится символ . Если вы не можете завершить проверку из-за неисправности мыши, нажмите клавишу <Esc>. На экране появится меню. Выберите из него строку "Skip entire step". На экране появится сообщение:

Did the mouse work properly?

Нажмите клавишу <N>, а затем клавишу <Enter>. Это будет означать, что вы желаете прервать проверку из-за неисправности мыши.

Видеоподсистема компьютера

Программа CheckIt позволяет проверить основные режимы работы видеоадаптера и дисплея компьютера. Выберите из главного меню программы "Test" строку "Video". Откроется временное меню (см. рис. 5.15).

Рис. 5.15. Временное меню "Video"

Временное меню "Video" содержит четыре строки, с помощью которых вы можете выбрать режим проверки видеоподсистемы компьютера:

Когда вы будете выполнять тесты видеоадаптера в текстовых и графических режимах, обратите внимание на качество изображения на экране дисплея (см. раздел "Дисплей").

Программа CheckIt может проверить работу видеоподсистемы только в стандартных режимах отображения. Если в компьютере установлен видеоадаптер SVGA, то CheckIt не сможет провести проверку режимов с высоким разрешением (больше 800 х 600 пикселов) и большим количеством цветов.

Если вы будете приобретать новый видеоадаптер для работы в среде операционной системы Windows, мы советуем проверить его в том режиме, в котором он будет использоваться.

Лучше всего вставить его в компьютер с установленной операционной системой Windows. Не забудьте при этом подключить соответствующий драйвер видеоадаптера. Процедура подключения драйвера видеоадаптера описана во втором томе серии "Персональный компьютер. Шаг за шагом".

Порты последовательного адаптера

Если у вас не работает устройство, подключенное к порту последовательного асинхронного адаптера, например мышь или внешний модем, следует проверить работоспособность порта. В этом вам поможет программа CheckIt. Перед тем как приступить к проверке COM-порта, рекомендуется отключить от него все устройства и подсоединить специальную заглушку. Заглушка позволяет программе CheckIt полностью проверить функционирование COM-порта. Схема заглушки представлена на рисунках 5.26 и 5.27. Описание последовательного адаптера вы найдете в разделе "Последовательный адаптер".

Для проверки портов последовательного асинхронного адаптера выберите из главного меню программы "Test" строку "Serial Ports". Откроется временное меню, содержащее список портов асинхронного адаптера - "COM1", "COM2", "COM3", "COM4". Выберите порт, который необходимо проверить. На экране появится диалоговая панель "Serial Ports Test". В нижней части этой панели отображается вопрос:

Is an external loopback connector attached

to the serial port COM2?

Если к разъему проверяемого COM-порта подключена заглушка, нажмите клавишу <Enter>. В противном случае нажмите сначала клавишу <N>, а затем клавишу <Enter>. Начнется процесс проверки COM-порта (см. рис. 5.16). Если проверка порта завершится успешно, напротив названия каждого теста будет стоять символ .

После окончания тестов нажмите любую клавишу на клавиатуре. Вы вернетесь в главное меню программы.

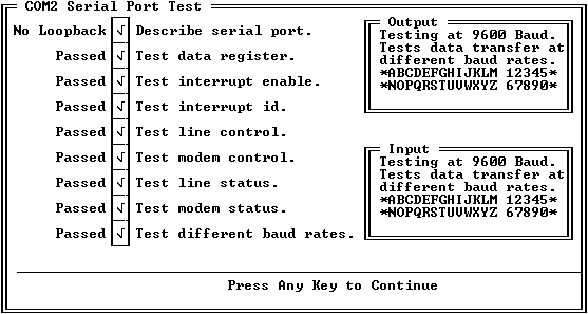

Рис. 5.6. Диалоговая панель "Serial Ports Test"

Если программа CheckIt обнаружит ошибку в работе COM-порта, то после окончания тестов на экране дисплея отображается подробный отчет, описывающий выявленные неисправности.

5.4. Пакет WINCheckit

Программа WINCheckit версии 2.0 разработана фирмой TouchStone Software Corporation. Это новая версия популярной программы Checkit, предназначенная для работы в среде операционной системы Windows. WINCheckit позволяет определить конфигурацию аппаратных и программных средств компьютера, а также проверить работоспособность всех подсистем компьютера.

После установки WINCheckit в окне Program Manager появляется новое окно группы "WINCheckit". В нем содержатся пять пиктограмм (см. рис. 5.17).

Рис. 5.17. Группа "WINCheckit"

Назначение пиктограмм группы "WINCheckit" представлено в следующей таблице:

Приложение WINCheckit

Приложение WINCheckit является основной программой из пакета. С ее помощью вы сможете определить конфигурацию системы, производительность работы компьютера, проверить основные устройства компьютера. Программа может быть использована для разрешения конфликтных ситуаций между устройствами и платами расширения компьютера, для подключения новых устройств.

В верхней части главного окна приложения WINCheckit расположено меню и дополнительный ряд управляющих кнопок. Под кнопками отображается список основных ресурсов компьютера - "Realtime Data" и конфигурация его аппаратных и программных средств - "System Summary". В последней строке окна отображается подсказка, а также состояние клавиш <Num Lock>, <Caps Lock> и <Scroll Lock>.
