Программа RESCUE.EXE предназначена для восстановления сохраненных вами файлов. Инструкция к этой программе записывается в файле RESCUE.TXT. Файл RESCUE.WCK содержит в компрессованном виде все файлы выбранные для сохранения.
Процедура восстановления еще более простая. Достаточно запустить программу RESCUE.EXE. Программа RESCUE.EXE должна запускаться из среды операционной системы MS-DOS. Если вы работаете в Windows, вы должны предварительно ее завершить.
На экране появится заставка с информацией о версии программы RESCUE. Нажмите кнопку "OK". Откроется новая диалоговая панель "Select File to Restore". С помощью этой диалоговой панели вы должны выбрать файл RESCUE.WCK для восстановления и нажать кнопку "OK". Вы увидите список файлов, сохраненных в выбранном файле RESCUE.WCK. Отметьте те файлы, которые необходимо восстановить и нажмите кнопку "Preview". На экране появится полный список файлов, которые будут восстановлены. Нажмите кнопку "Restore". Файлы будут восстановлены и вы вернетесь в операционную систему MS-DOS.
Просмотр конфигурации компьютера
|
| После окончания тестов вы можете просмотреть конфигурацию компьютера. Для этого нажмите на управляющую кнопку "Hrdwr" или выберите из меню "SysInfo" строку "Hardware". На экране появится диалоговая панель "Hardware Detail" (см. рис. 5.23). |
В левой части этой панели расположен список различных устройств компьютера. Выберите из него название интересующей вас подсистемы. В правой части экрана появится описание этой подсистемы. Если информация не помещается в окне целиком, следует воспользоваться горизонтальной и вертикальной полосой просмотра.
Вы можете просмотреть конфигурацию следующих подсистем компьютера:
| Подсистема | Описание |
| "Main System" | Системная плата. Тип центрального процессора и арифметического сопроцессора. Название системной шины компьютера. Описание BIOS: название фирмы-производителя, дата выпуска и размер |
| "Video" | Видеоподсистема. Объем оперативной памяти, тип BIOS видеоадаптера, название микросхем видеоадаптера (Chip Set). Максимально возможное разрешение, максимальное количество одновременно отображаемых цветов |
| "Memory" | Оперативная память. Объем стандартной, верхней, расширенной и дополнительной памяти. Программы управления памятью |
| "Hard Drives" | Накопители на жестких дисках. Объем и параметры каждого диска, установленного в компьютере |
| "Floppy Drives" | Накопители на гибких дисках. Объем и параметры каждого накопителя на гибких дисках, установленного в компьютере |
| "COM Ports" | Порты последовательного асинхронного адаптера, их логические имена, базовые адреса регистров ввода/вывода. Тип микросхемы UART |
| "LPT Ports" | Порты параллельного адаптера, их логические имена, базовые адреса регистров ввода/вывода. Возможность двунаправленной передачи данных (стандарт EPP) |
| "Sound Card" | Звуковая плата. Ее характеристики, базовые адреса используемых регистров ввода/вывода |
| "CD ROM" | Устройство чтения компакт-дисков. Тип интерфейса, версия драйвера MSCDEX |
| "Input devices" | Устройства ввода информации. Клавиатура, мышь, джойстик и т. д., их характеристики |
| "Modem/FAX" | Модем, факс модем. Имя используемого COM-порта, базовый адрес регистров ввода/вывода, номер аппаратного прерывания, тип микросхемы UART. Идентификатор модема, возможность обмена факсимильными сообщениями. Если у вас старый факс-модем, то приложение WCheckIt может не определить его возможности обмениваться факсимильными сообщениями |
| "CAS FAX" | CAS факс-модем |
После окончания просмотра информации о конфигурации компьютера нажмите кнопку "OK". Вы вернетесь в главное окно приложения.

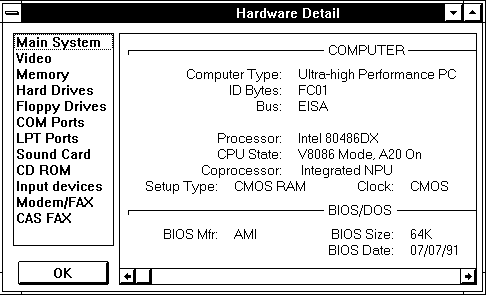

Рис. 5.23. Диалоговая панель "Hardware Detail"
На рисунке 5.23 мы просматриваем конфигурацию системной платы компьютера. Изучаемый нами компьютер имеет центральный процессор Intel 80486DX, встроенный сопроцессор. Системная шина компьютера - EISA.
Просмотр CMOS-памяти
|
| Нажмите управляющую кнопку "CMOS" или выберите из меню "SysInfo" строку "CMOS Data". На экране появится диалоговая панель "CMOS Setup Information" |
Она позволяет просмотреть содержимое CMOS-памяти компьютера. Вы получаете информацию только о стандартной части CMOS-памяти: дата, время, тип накопителей на жестких и гибких дисках, объем оперативной памяти, тип видеоподсистемы, состояние CMOS-памяти.
Приложение WINCheckit не позволяет изменять содержимое CMOS-памяти. Для этого необходимо воспользоваться программой BIOS Setup. Более подробную информацию о программе Setup можно получить в разделе "Программа BIOS Setup".
Установка дополнительных плат расширения
Когда вы собираетесь подключить к компьютеру дополнительную плату расширения, например, сетевой адаптер, вы должны тщательно изучить свободные системные ресурсы компьютера и ресурсы необходимые для платы расширения.
|
| Нажмите управляющую кнопку "IRQ" или выберите из меню "SysInfo" строку "IRQ Analysis". На экране появится диалоговая панель "IRQ Analysis" |
Диалоговая панель "IRQ Analysis" содержит таблицу, состоящую из пяти колонок и включающую в себя различную информацию о каждом аппаратном прерывании:
| IRQ | Standard | Status | Actual Hardware | Software |
| 0 | Timer | In-Use | System Timer | win386 |
| 1 | Keyboard | In-Use | Keyboard | SWAKEYB |
| 2 | [Cascade] | N/A | [See IRQ9] |
|
| 3 | COM2 | In-Use | COM2: (2F8h) | BIOS |
| 4 | COM1 | CONFLICT! | COM1: (3F8h), COM3: (2E8h) | BIOS |
| 5 | LPT2 | In-Use | InPort Mouse | MOUSE |
| 6 | Floppy | In-Use | Floppy Disk | BIOS |
| 7 | LPT1 | CONFLICT! | LPT1:, SB Sound | CTSB16 |
| 8 | Clock | In-Use | Real-Time Clock |
|
| 9 | EGA/VGA | FREE | Unknown Device | BIOS |
| 10 |
| FREE |
| BIOS |
| 11 |
| FREE |
| BIOS |
| 12 |
| FREE |
| BIOS |
| 13 | NPU | FREE |
| BIOS |
| 14 | Hard Disk | In-Use | Hard Disk | BIOS |
| 15 |
|
|
| BIOS |
В первой колонке таблицы ("IRQ") отображаются номера аппаратных прерываний. Для компьютеров, совместимых с IBM PC/AT, их должно быть 16. Аппаратные прерывания нумеруются начиная с IRQ0 до IRQ15.
Вторая колонка таблицы ("Standard") описывает устройство, обычно использующее данное прерывание. Ваш компьютер может использовать прерывания по-другому. Название устройства, которое в действительности пользуется данным прерыванием, содержится в четвертой колонке ("Actual Hardware").
Наибольший интерес представляет третья колонка таблицы ("Status"). Она описывает состояние аппаратного прерывания. Если прерывание используется каким-либо устройством, то в этой колонке стоит строка "In-Use".
Если прерывание не задействовано, в данной строке отображается "FREE". Вы можете воспользоваться этим прерыванием и назначить его для вновь подключаемых плат расширения. В нашем примере свободными оказались прерывания IRQ10, IRQ11, IRQ12, IRQ13, IRQ15.
В случае, когда одно аппаратное прерывание используется несколькими устройствами, в этой колонке отображается строка "CONFLICT!". Такое предупреждение должно послужить для вас сигналом тревоги. Возможен конфликт, в результате которого компьютер работает нестабильно и даже "зависает". На нашем компьютере обнаружилось сразу два конфликта: между портами COM1 и COM3 асинхронного адаптера, а также между звуковым адаптером Sound Blaster и портом LPT1 параллельного адаптера.
Если вы обнаружили конфликт, вам необходимо перенастроить одну из конфликтующих плат расширения (подсистем компьютера) на использование другого прерывания.
Последняя колонка таблицы ("Software") содержит название драйвера, резидентной программы или другого программного обеспечения, которое обрабатывает данное прерывание.
-
Следует отметить, что полностью полагаться на информацию о распределении аппаратных прерываний, полученную приложением WCheckIt нельзя. Если плата расширения использует аппаратное прерывание, но в момент проверки компьютера для нее не запущен резидентный драйвер, обрабатывающий данное прерывание, WCheckIt не сообщит вам об этом прерывании как о занятом
Теперь выберите из меню "SysInfo" строку "I/O Address Map". Откроется одноименная диалоговая панель "I/O Address Map", содержащая таблицу распределения портов ввода/вывода. Мы приведем фрагмент этой таблицы, полученной на нашем компьютере:
| Начальный адрес (Start) | Конечный адрес(End) | Размер, байт(Size) | Используется(Used By) |
| 070h | 07Fh | 16 | RTC/CMOS/NMI |
| 1F0h | 1FFh | 16 | HD Controller |
| 200h | 207h | 8 | Game Adapter |
| 220h | 22Fh | 16 | Sound Blaster Compatible |
| 2F8h | 2FFh | 8 | COM2 |
| 378h | 37Fh | 8 | LPT1 |
| 388h | 38Fh | 8 | Sound Blaster Compatible |
| 3E8h | 3EFh | 8 | COM3 |
| 3F0h | 3F7h | 8 | FD Controller |
| 3F8h | 3FFh | 8 | COM1 |
Практически все дополнительные устройства компьютера, размещенные на платах расширения и многие подсистемы, расположенные на системной плате, используют несколько портов ввода/вывода. Как правило, эти порты имеют последовательно расположенные адреса.
В таблице "I/O Address Map" вы можете проконтролировать использование портов ввода/вывода различными устройствами и подсистемами компьютера. В первой колонке этой таблицы ("Start") отображается начальный адрес группы портов ввода/вывода, принадлежащих одному устройству. Во второй колонке ("End") содержится конечный адрес этой группы портов. В третьей колонке ("Size") количество портов в данной группе. Последняя колонка ("Used By") содержит название устройства, использующего данную группу адресов.
Например, на нашем компьютере обнаружена звуковая плата, совместимая со звуковой платой Sound Blaster фирмы Creative Labs. Она использует две группы портов ввода/вывода.
Первая группа состоит из 16 портов. Первый порт из этой группы имеет адрес 220h, последний 22Fh. Вторая группа включает 8 портов ввода/вывода. Первый порт имеет адрес 388h, а последний 38Fh.
