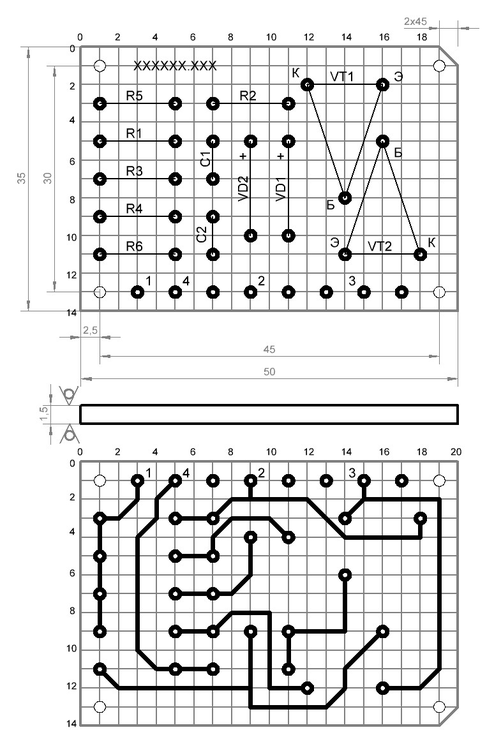

А3_Печатная Плата (780301)
Текст из файла
1. * Размер для справок
2. Плату изготовить химическим способом
3. Плата должна соответствовать 1 классу точности ГОСТ23751-86
4. Шаг координатной сетки 2,5 мм
5. Размеры отверстий
| Условное обозначение отверстий | Диаметр, мм Н14 | Наличие металлизации | Диаметр контактной площадки, мм | Количество, шт. |
|
| 1,1 | Нет | 2,6+0,2 | 25 |
|
| 1,3 | Нет | 3,0+0,2 | 8 |
|
| 2,8 | Нет | - | 4 |
6. Надписи нанести краской МКЭ белой по ОСТ4.ГО.054.92
Номер получить травлением фольги
Шрифт 2,5-ПР-3 ГОСТ26020-80
7. Обозначение элементов соответствует схеме электрической принципиальной АБВГ.
8. Проводники покрыть сплавом “Розе” ГОСТ21930-76
9.Остальные технические требования ОСТ4.ГО.070.014
