Переход 1

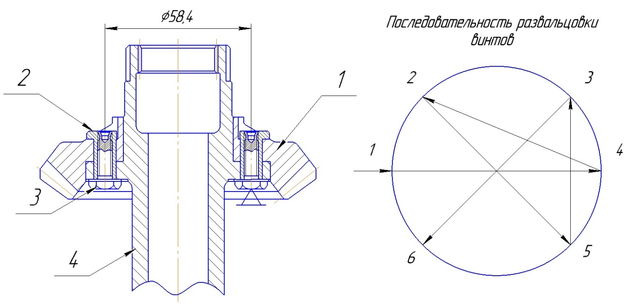

Установить узел на подставку с опорой на головку винта. Развальцевать один винт под угол 60 безударно по контрольному образцу последовательно тремя оправками для развальцовки (30, 45, 60). Повторить переход 1 согласно схеме для остальных пяти винтов.

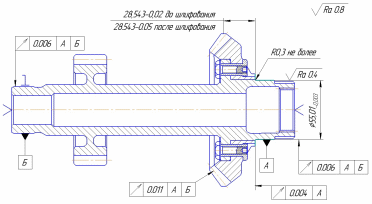

070 Круглошлифовальная
Оборудование: Круглошлифовальный станок
Обработка цилиндрической и торцевой поверхностей.
075 Моечная
Оборудование: Моечная машина
Промыть узел в содохромпиковом растворе, просушить сухим, чистым, сжатым воздухом, протереть чистой салфеткой, положить в чистую тару.
080 Контрольная
Оборудование: Контрольный прибор
Для получения контактного отпечатка по вогнутым сторонам зубьев необходимо:
- выпуклые рабочие стороны зубьев шестерни и выпуклые рабочие стороны запуска узла покрыть тонким слоем краски железная лазурь ГОСТ 21121-75,
- ввести шестерни в зацепление, установив базовые расстояния согласно эскизу,
- проверить величину бокового зазора в зацеплении в пределах 0.2...0.4мм. Боковой зазор проверять в четырех равнорасположенных по окружности точках индикатором на радиусе делительной окружности со стороны большого модуля,
- притормаживая узел, вращать шестерню до получения четкого отпечатка на ведомых вогнутых сторонах зубьев узла,
- притормаживая шестерню вращать узел до получения четкого отпечатка на ведомых вогнутых сторонах запуска зубьев шестерни. Отпечаток краски должен соответствовать эскизу.
Протереть зубья шестерен, полностью удалив краску.
Для получения отпечатка краски на выпуклых сторонах зубьев необходимо:
- вогнутые ведомые стороны зубьев узла и вогнутые ведомые стороны запуска шестерни покрыть тонким слоем краски железная лазурь ГОСТ 21121-75,
- притормаживая поочередно шестерню и узел, вращать попеременно детали, передавая вращения выпуклой стороне зубьев, до получения четкого отпечатка краски на выпуклых сторонах зубьев проверяемых шестерен. Отпечаток краски должен соответствовать эскизу.
085 Моечная
Оборудование: Моечная машина
Промыть узел в содохромпиковом растворе, просушить сухим, чистым, сжатым воздухом, протереть чистой салфеткой, положить в чистую тару.
090 Контроль магнитный
Оборудование: КИД
Проверить узел на наличие скрытых дефектов.
095 Моечная
Оборудование: Моечная машина
Промыть узел в содохромпиковом растворе, просушить сухим, чистым, сжатым воздухом, протереть чистой салфеткой, положить в чистую тару.
Определение суммарной трудоемкости сборки узла
| № оп. | Название операций | Штучное время, мин. |
| 005 010 015 020 025 030 035 040 045 050 055 060 065 070 075 080 085 090 095 | Комплектовочная Моечная Контрольная Сборочная Моечная Контрольная Моечная Вертикально-сверлильная Слесарная Моечная Сборочная Сборочная Слесарная Круглошлифовальная Моечная Контрольная Моечная Контроль магнитный Моечная | 2,2 1 5 18 1 17,4 1 32,2 6 1 12,5 5 7,5 13 1 17,4 1 11,1 6,4 |
| ∑ | 159,7 | |
