Лекция № 3

РЭС информационного подавления. Структура и параметры помеховых сигналов

Все виды помех РЭС передачи информации по своему происхождению делятся на:

• организованные

• естественные

К естественным относятся собственные шумы ПРМ, взаимные помехи РЭС, работающих на близких частотах, пассивные естественные помехи, возникающие вследствие отражения э/м энергии от естественных образований.

К организационным помехам относятся помехи, для создания которых используются специальные источники:

• активные помехи, создаваемые источниками, излучающие собственный сигнал – помехи (САП) или ПРД помех.

• Пассивные помехи возникают вследствие отражения э/м энергии от искусственно созданных объектов, например уголковых отражателей.

Активные помехи классифицируются:

1. по типу подавляемой РЭС

• помехи РЛС обнаружения и сопровождения цели

• системам связи

• угломерным каналам РЛС сопровождения цели по азимуту и углу места и т.д.

1. по характеру воздействия на подавляемую РЭС

• маскирующие помехи

помеховый сигнал обеспечивает маскировку полезного (затрудняет или исключающий обнаружение последнего). Пример: непрерывные шумовые помехи, ШП моделируемые шумом АМ, ЧМ; глушащие р/телефонные каналы связных РЭС и т.д.

• Имитационные помехи: помеховый сигнал обеспечивает имитацию полезного сигнала (создает ложную информацию для РЛС обнаружения)

«+» имитирующих помех являются трудность обнаружения, их воздействия и невысокая мощность

« – » необходимость подробных сведений о структуре полезного сигнала, т.е. сложная разведывательная РЭА

« – » маскирующих помех – их высокая мощность

1. по характеру излучения сигнала – помехи

– непрерывные

– импульсные

1. по способу формирования (модуляции) и закону изменения модулирующего сигнала

Пример: канальные амплитудно – модулированные помехи, канальные с угловой модуляцией и т.д.

1. По соотношению ширины спектра полезного и помехового сигнала

– прицельные помехи

– заградительные

Прицельные и заградительные помехи отличаются по соответствующему параметру полезного сигнала (по ). Например если длительность импульса сигнала–помехи совпадает с длительностью импульса помехового сигнала, то помеха является прицельной по длительности импульса. При хаотическом изменении длительности импульса помехи она является заградительной по длительности импульса. Если частота повторения импульсов помехи совпадает с частотой повторения импульсов РЛС, то помеха называется синхронной.

1. По характеру вызываемых информационных ошибок

Пример: уводящие по дальности и т.д. В настоящее время практическое применение нашли следующие виды АП:

• Импульсным обзорным РЛС

– маскирующая – это непрерывные шумовые хаотические импульсы

– многократные синхронные импульсы

– имитационные с использованием помехи

• Каналам автоматического сопротивления по напряжению РЛС наведения или угловым координатам

• Помехи с коническим сканированием антенны непрерывным АМ гармоническим сигналам. Прицельные по частоте сканирования и прерывистые помехи.

• Командному регулированию управлением (КРУ) – шумовые (АМ) и хаотические импульсные последовательности (ХИП) и имитационные, диверсионные.

• Линиям связи – шумовые, АМ, ЧМ и ХИП

Рассмотрим характер воздействия помех на различные РЭС

Антенные помехи импульсным обзорным РЛС

Наиболее эффективными являются непрерывные ШП, т.к. они обеспечивают принципиальную возможность маскировки полезных сигналов любой структуры. Непосредственным результатом таких помехи является маскировка полезных сигналов в некотором телесном угле и соответствующем интервале дальности.

Вследствие воздействия помехи значительно ухудшается разрешающая способность РЛС и точность наведения на цель. Измерение дальности исключается в течении длительного воздействия помех.

Импульсные помехи

1. многократные синхронные импульсные помехи (СИП)

2. хаотические импульсные помехи (ХИП)

3. имитационные импульсные помехи (ИМП)

Для многократной синхронной импульсной помехи структура помехового сигнала и эффект подавления показаны на рисунке ниже:

полезный сигнал

t

t

Помеховый сигнал представляет собой серию РИ, соответствующих по форме, по длительности и мощности полезному сигналу подавляемой РЛС и излучается в ответ на принятый полезный сигнал. Такая помеха создает на индикаторе кругового обзора (ИКО) ложные отметки цели на ряду с истинными.

1. с запаздыванием ложных целей

2. с упреждением ложных целей

При достаточной мощности помехи ЛО могут наблюдаться в направлении боковых лепестков. Хаотические импульсные помехи представляют собой последовательность РИ, параметры которой изменяются по случайному закону. По характеру воздействия на подавляемую РЛС сходно с непрерывной шумовой помехой при этом на ИКО наблюдаются размазанные импульсы, т.е. помеха является маскирующей.

Имитирующая ИП представляют собой единичный РИ, излучаемый с задержкой относительно полезного сигнала. Структура помехового сигнала сходна многократной СИП с той лишь разницей, что задержка в этом случае изменяется с определенной , имитирующая реально движущуюся цель:

АП РЛС автоматического сопровождения по направлению

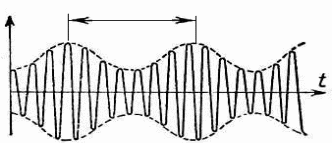

Определение угловых координат цели РЛС сводится к измерению угла прихода радиоволн отраженных от цели, что осуществляется путем конического сканирования антенны РЛС. Канал автоматического сопровождения по направлению (АСИ) включается путем переключения импульсного обзора РЛС в непрерывный режим работы. В канале АСИ с коническим сканированием антенны сигнал на выходе антенны представляет собой АМ колебание модулированное гармоническим сигналом с f сканирования в которых информация о направлении на цель заключена в амплитуде и начальной фазе модулирующего сигнала. Основной принцип подавления таких РЛС заключается в том, что за счет воздействия помехи на выходе ПРМ создается дополнительная помеховая составляющая «U » на частоте , которая суммируется с основной полезной составляющей сигнала. Создает при воздействии на ФД отклонение от истинного направления цели – ошибку сопровождения . Для подавления таких систем используются АП с непрерывными АМ помеховыми сигналами с различным законом изменения НЧ модулируемого сигнала.

В

екторная диаграмма работы ФД

а

b

U_оп

0,5 U₀(F_ск)

0,5 U(F_ск)

b

а

U_{вых фд}

Зависимость угловой ошибки сопровождения цели от отношения помеха/сигнал и глубины модуляции.

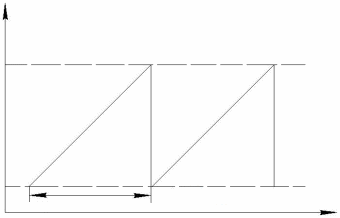

Помехи заградительные по частоте сканирования

t

F_П

T_п

Прерывистые помехи

П

Т_п

рерывистые помехи – периодическая последовательность мощных радиоимпульсов определенной длительности и частоты повторения. Действие помехи основано на использовании переходных процессов в УПЧ приемника с АРУ.

U_вч

t

помеха + сигнал

сигнал

U_c

На выходе АРУ и УПЧ соответственно

t

Е₃

t

Характеристики
